Артикул: MBD-X10SLQ-L
В наличии

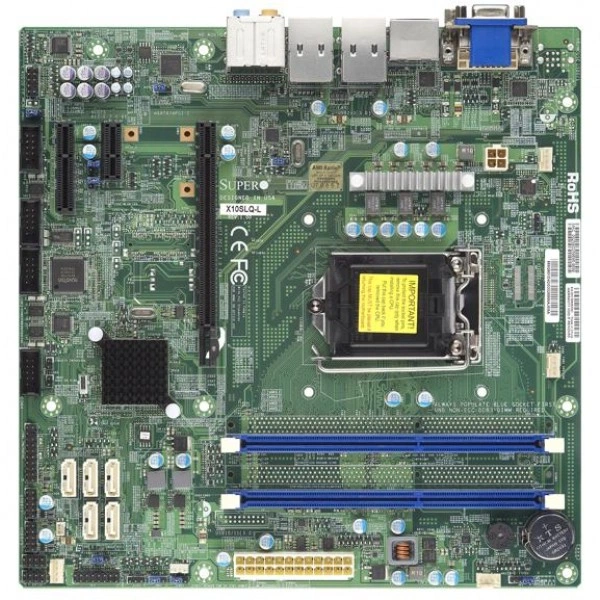

Материнская плата Supermicro X10SLQ-L (MBD-X10SLQ-L) LGA 1150, DDR3
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X10SLQ-L
Supermicro X10SLQ-L - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - uATX.
Габариты - 9.6" x 9.6" (24.38cm x 24.38cm).
Процессоры и сокет - Intel® 4th поколение Core? i3 серия, Intel® 4th поколение Core? i5 серия, Intel® 4th поколение Core? i7 серия, Intel® Celeron®, Intel® Pentium®v.Один сокет LGA 1150 поддерживается, CPU TDP поддержка до 95W TDP.
Количество слотов DIMM - до 16GB небуферизованная non-ECC UDIMM, DDR3-1600MHz, в 2 слотов DIMM до 16GB UDIMM non ECC.
Тип памяти - 1600MHz non-ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
При подборе фиксируют точное исполнение MBD-X10SLQ-L. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
При подборе памяти проверяют тип модулей и правила заполнения разъёмов. После сборки контролируют обнаружение всего установленного объёма.
Технические особенности
- Форм-фактор: uATX
- Габариты: 9.6" x 9.6" (24.38cm x 24.38cm)
- Процессоры и сокет: Intel® 4th поколение Core? i3 серия, Intel® 4th поколение Core? i5 серия, Intel® 4th поколение Core? i7 серия, Intel® Celeron®, Intel® Pentium®v.Один сокет LGA 1150 поддерживается, CPU TDP поддержка до 95W TDP
- Количество слотов DIMM: до 16GB небуферизованная non-ECC UDIMM, DDR3-1600MHz, в 2 слотов DIMM до 16GB UDIMM non ECC
- Тип памяти: 1600MHz non-ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
- Интерфейсы SATA: Intel® Q87 контроллер для 5 SATA3 (6 Gbps) порты; RAID 0,1,5,10; 5 SATA3 (6Gbps) порт
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Тип BIOS: 128Mb SPI Flash EEPROM с AMI BIOS
- Модель: X10SLQ-L
- Бренд: Supermicro
- Программные средства управления: AMT, NMI, SuperDoctor® III, vPro, Watchdog
- Контроль вентиляторов: 4x 4-pin вентилятор разъёмы (до 4 вентиляторы), 4 вентиляторы с тахометр мониторинг, Низкий шум вентилятор скорость управление, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, Состояние мониторинг для on/off управление, Состояние мониторинг для скорость управление, Поддержка 3-pin вентиляторы (w/o скорость управление), Система уровень управление, Тепловой управление тахометр вентилятор разъёмы
- Сетевые порты LAN: 2 RJ45 Gigabit Ethernet LAN порты
- Сетевые контроллеры: Один LAN с Intel® PHY I217LM; Один LAN с Поддерживается 10Base-T, 100BASE-TX, и 1000BASE-T, RJ45 выход
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X10SLQ-L подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При сборке системы сначала определяют состав сопрягаемых компонентов. Изделие подбирают по технической спецификации проекта.
На этапе разработки проверяют доступ к интерфейсам и обслуживанию. Это помогает согласовать конструкцию оборудования с будущим применением.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro MCP-260-00063-1N. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
При сборке оставляют доступ к фиксаторам соединений. После укладки проверяют состояние кабеля и расположение подключений.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro C7Z87-OCE. Для сопоставления аппаратных возможностей можно рассмотреть вариант: ATX, последовательные порты и разъёмы: 1 COM Порт (1 разъём). Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro X10SLD-F. Этот вариант рассматривают для проекта со следующими требованиями: специальный форм-фактор, ECC DDR3. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
Комплектация
При подборе MBD-X10SLQ-L согласуйте комплект оборудования с проектной схемой монтажа и подключений. Состав позиции согласуют с перечнем оборудования вашего проекта.
Технические характеристики MBD-X10SLQ-L
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Аудиоподсистема
- 7.1 HD Аудио разъём и задний I/O
- Видеовыходы
- 1 VGA порт, 1 HDMI порт, 1 DVI - D порт,3 независимых дисплея
- Графическая подсистема
- Intel® HD 4600 Graphics 3 независимых дисплея
- Интерфейсы SATA
- Intel® Q87 контроллер для 5 SATA3 (6 Gbps) порты; RAID 0,1,5,10; 5 SATA3 (6Gbps) порт
- Поддержка TPM
- 1 TPM Разъём
- Порты USB
- 6 USB 2.0 порты (2 задний + 4 разъёмы)2 USB 3.0 порты (2 задний)
- Последовательные порты и разъёмы
- 4 COM Порты (4 разъёмы); 4 fast UART 16550 последовательный
- Сетевые контроллеры
- Один LAN с Intel® PHY I217LM; Один LAN с Поддерживается 10Base-T, 100BASE-TX, и 1000BASE-T, RJ45 выход
- Сетевые порты LAN
- 2 RJ45 Gigabit Ethernet LAN порты
- Слоты PCIe
- 1 PCI-E 3.0 x16 (в x16 слот)1 PCI-E 2.0 x41 PCI-E 2.0 x1
- Чипсет
- Intel® Q87 Express
Конструкция и монтаж
- Артикул
- MBD-X10SLQ-L
- Бренд
- Supermicro
- Габариты
- 9.6" x 9.6" (24.38cm x 24.38cm)
- Модель
- X10SLQ-L
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- uATX
Оперативная память
- Количество слотов DIMM
- до 16GB небуферизованная non-ECC UDIMM, DDR3-1600MHz, в 2 слотов DIMM до 16GB UDIMM non ECC
- Напряжение памяти
- 1.35V, 1.5V
- Объёмы модулей DIMM
- 1GB, 2GB, 4GB, 8GB
- Тип памяти
- 1600MHz non-ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Дополнительные функции
- ACPI питание управление, ATX Питание разъём, Корпус вскрытие контроль, Корпус вскрытие разъём, Управление из питание-on для восстановление от AC питание потеря, CPU тепловой защита поддержка для процессор защита, RoHS, Система уровень управление, WOL
- Индикаторы
- CPU / Система Индикатор перегрева, +5V Дежурный режим alert LED
- Контроль вентиляторов
- 4x 4-pin вентилятор разъёмы (до 4 вентиляторы), 4 вентиляторы с тахометр мониторинг, Низкий шум вентилятор скорость управление, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, Состояние мониторинг для on/off управление, Состояние мониторинг для скорость управление, Поддержка 3-pin вентиляторы (w/o скорость управление), Система уровень управление, Тепловой управление тахометр вентилятор разъёмы
- Контроль напряжений
- +1.8V, +12V, +3.3V, +5V, +5V дежурный режим, 4 -вентилятор состояние, 5 Фаза-коммутация напряжение регулятор с автоматическое определение от 0.8375V-1.60V, Корпус вскрытие разъём, Память, Память Напряжения, Контроль CPU напряжения, Поддерживается система управление утилита, Система уровень управление, Система температура
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда, CPU тепловой защита поддержка, PECI, Adaptive Тепловой Мониторинг, PECI 3.0
Процессорная подсистема
- Процессоры и сокет
- Intel® 4th поколение Core? i3 серия, Intel® 4th поколение Core? i5 серия, Intel® 4th поколение Core? i7 серия, Intel® Celeron®, Intel® Pentium®v.Один сокет LGA 1150 поддерживается, CPU TDP поддержка до 95W TDP
Управление и совместимость
- Программные средства управления
- AMT, NMI, SuperDoctor® III, vPro, Watchdog
- Тип BIOS
- 128Mb SPI Flash EEPROM с AMI BIOS
- Управление электропитанием
- ACPI Питание ManagementMain Коммутатор Override MechanismPower-on режим для AC питание recoveryInternal/Внешний modem ring-on
- Функции BIOS
- ACPI 5.0USB Клавиатура supportDMI (SMBIOS) 2.7
Условия эксплуатации
- Рабочая температура
- 0°C ~ 60°C (32°F ~ 140°F)
