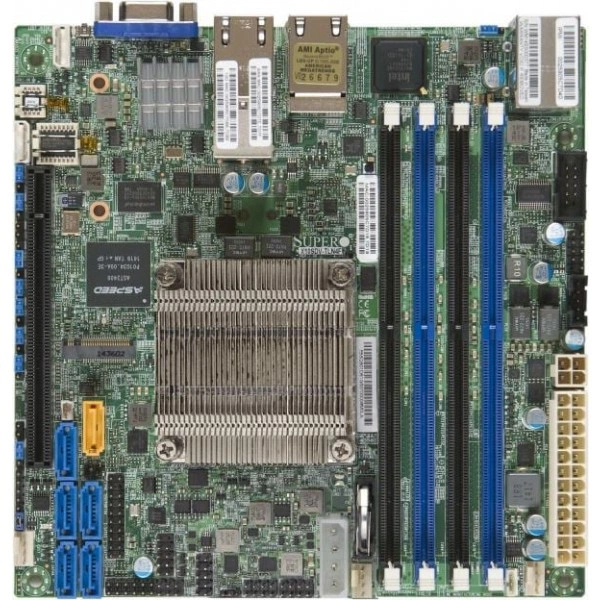

Материнская плата Supermicro X10SDV-4C-TLN4F (MBD-X10SDV-4C-TLN4F) Mini-ITX, FCBGA1667, DDR4

Идентификация

Тип оборудования

Материнские платы

Интерфейсы и расширение

Видеовыходы

1 VGA порт

Графическая подсистема

Aspeed AST2400 BMC

Интерфейсы SATA

SoC контроллер для 6 SATA3 (6 Gbps) порты; RAID 0,1,5,10 RSTe; 6 SATA3 (6Gbps) порт

Поддержка TPM

TPM Разъём

Порты USB

4 USB 2.0 порты (4 разъёмы, Тип A))2 USB 3.0 порты (2 задний)

Последовательные порты и разъёмы

1 COM Порт (1 разъём)

Разъёмы M.2

M.2 Интерфейс: PCI-E 3.0 x41 M.2 M-key SATA/PCI-E 3.0 x4, 2242/2280

Сетевые контроллеры

Два LAN с Intel® Ethernet Контроллер I350-AM2; Два LAN с 10Gbase-T; Один LAN с Виртуальный Машина Устройство Очереди снижение I/O накладные расходы; Один LAN с Поддерживается 10Base-T, 100BASE-TX, и 1000BASE-T, RJ45 выход; Один LAN с 1 Realtek RTL8211E PHY (выделенный IPMI)

Сетевые порты LAN

2 RJ45 10GBase-T ports2 RJ45 Gigabit Ethernet LAN ports1 RJ45 Выделенный IPMI LAN порт

Слоты PCIe

1 PCI-E 3.0 x16

Удалённое управление IPMI

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка

Чипсет

Система on Микросхема

Конструкция и монтаж

Артикул

MBD-X10SDV-4C-TLN4F

Бренд

Supermicro

Габариты

6.7" x 6.7" (17.02cm x 17.02cm)

Модель

X10SDV-4C-TLN4F

Назначение изделия

Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Форм-фактор

Mini-ITX

Оперативная память

Количество слотов DIMM

до 128GB регистровая ECC RDIMM, DDR4-2133MHzUp до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MHz, в 4 слотов DIMM

Контроль ошибок памяти

Исправление один-бит errorsDetects двухбитовые ошибки (с использованием ECC память)

Напряжение памяти

1.2V

Объёмы модулей DIMM

4GB, 8GB, 16GB, 32GB

Тип памяти

2133/1866/1600MHz ECC DDR4 ECC RDIMM и ECC/Non-ECC UDIMM

Питание и охлаждение

Дополнительные функции

12V DC или ATX Питание Source, 4-pin 12v DC разъём питания, ACPI питание управление, ATX Питание разъём, Корпус вскрытие контроль, Корпус вскрытие разъём, Управление из питание-on для восстановление от AC питание потеря, CPU тепловой защита поддержка для процессор защита, Два Охлаждение Zones, Hyper-Скорость Technology аппаратные функции ускорение, M.2 NGFF разъём, Узел Manager Поддержка, RoHS, SDDC, Система уровень управление, UID, WOL

Индикаторы

CPU / Система Индикатор перегрева

Контроль вентиляторов

4x 4-pin вентилятор разъёмы (до 4 вентиляторы), 4 вентиляторы с тахометр мониторинг, Две зоны охлаждения, Скорость вентилятора управление, Низкий шум вентилятор скорость управление, Индикатор перегрева индикация, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, PWM вентилятор скорость управление, Система уровень управление, Тепловой управление тахометр вентилятор разъёмы

Контроль напряжений

+1.8V, +12V, +3.3V, +5V, 4 вентиляторы с тахометр мониторинг, Корпус вскрытие разъём, HT, Память, Память Напряжения, Контроль для CPU ядра, Поддерживается система управление утилита, Система уровень управление, Система температура

Контроль температуры

Мониторинг для CPU и корпус окружающая среда, CPU тепловой защита поддержка, Тепловой Мониторинг 2 (TM2) поддержка, PECI

Процессорная подсистема

Процессоры и сокет

Intel® Xeon® процессор D-1518.Один сокет FCBGA1667 поддерживается, CPU TDP поддержка 35W

Ядра и кэш

4 ядра, 8 потоки / 6MB кэш

Управление и совместимость

Программные средства управления

Intel® Узел Manager, IPMI (Интеллектуальный Платформа Управление Интерфейс) v2.0 с KVM поддержка, IPMI2.0, KVM с выделенный LAN, NMI, SUM, SuperDoctor® 5, Watchdog

Тип BIOS

128Mb SPI Flash с AMI BIOS

Управление электропитанием

ACPI Питание ManagementCPU Вентилятор auto-off в sleep modePower-on режим для AC питание восстановление

Функции BIOS

PCI 3.0ACPI 5.0USB Клавиатура supportHardware BIOS Virus protectionSMBIOS 2.8UEFI 2.4RTC (Часы реального времени) Wakeup

Условия эксплуатации

Рабочая температура

0°C ~ 60°C (32°F ~ 140°F)
