Артикул: MBD-X10SDV-16C+-TLN4F
В наличии

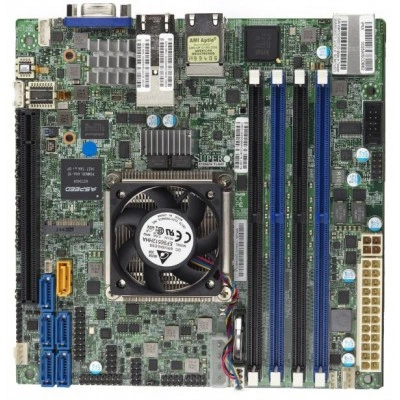

Материнская плата Supermicro X10SDV-16C+-TLN4F (MBD-X10SDV-16C+-TLN4F) Mini-ITX, FCBGA1667, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X10SDV-16C+-TLN4F
Supermicro X10SDV-16C+-TLN4F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Mini-ITX.
Габариты - 6.7" x 6.7" (17.02cm x 17.02cm).
Процессоры и сокет - Intel® Xeon® процессор D-1587.Один сокет FCBGA1667 поддерживается, CPU TDP поддержка 65W.
Ядра и кэш - 16 ядра, 32 потоки / 24MB кэш.
Количество слотов DIMM - 128GB регистровая ECC RDIMMUp до 64GB небуферизованная ECC/non-ECC UDIMM, в 4 слотов DIMM.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
При подборе фиксируют точное исполнение MBD-X10SDV-16C+-TLN4F. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Развитие конфигурации удобнее планировать с резервом под рабочие данные. Для этого заранее определяют текущую потребность и предполагаемый рост задачи.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Технические особенности
- Форм-фактор: Mini-ITX
- Габариты: 6.7" x 6.7" (17.02cm x 17.02cm)
- Процессоры и сокет: Intel® Xeon® процессор D-1587.Один сокет FCBGA1667 поддерживается, CPU TDP поддержка 65W
- Ядра и кэш: 16 ядра, 32 потоки / 24MB кэш
- Количество слотов DIMM: 128GB регистровая ECC RDIMMUp до 64GB небуферизованная ECC/non-ECC UDIMM, в 4 слотов DIMM
- Рабочая температура: 0°C ~ 60°C (32°F ~ 140°F)
- Объёмы модулей DIMM: 4GB, 8GB, 16GB, 32GB
- Бренд: Supermicro
- Контроль вентиляторов: 4x 4-pin вентилятор разъёмы (до 4 вентиляторы), 4 вентиляторы с тахометр мониторинг, Две зоны охлаждения, Скорость вентилятора управление, Низкий шум вентилятор скорость управление, Индикатор перегрева индикация, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, PWM вентилятор скорость управление, Состояние мониторинг для on/off управление, Состояние мониторинг для скорость управление, Система уровень управление, Тепловой управление тахометр вентилятор разъёмы
- Чипсет: Система on Микросхема
- Напряжение памяти: 1.2V
- Последовательные порты и разъёмы: 1 COM Порт (1 разъём)
- Контроль ошибок памяти: Исправление один-бит errorsDetects двухбитовые ошибки (с использованием ECC память)
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X10SDV-16C+-TLN4F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
На испытательном стенде изделие проверяют с целевыми подключениями. Такая подготовка помогает оценить интеграцию до основной сборки.
При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.
Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
При организации соединений учитывают направление выхода разъёмов. Это помогает согласовать кабель с монтажной геометрией устройств.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X10SDV-6C+-TLN4F. В спецификации альтернативного проекта ориентиром служат параметры: 10GbE, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro X10SDV-16C-TLN4F+. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 1GbE, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Комплектация
Комплектование позиции MBD-X10SDV-16C+-TLN4F удобно проверить по перечню компонентов вашей системы до оформления заказа. Состав позиции согласуют с перечнем оборудования вашего проекта.
Технические характеристики MBD-X10SDV-16C+-TLN4F
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Графическая подсистема
- Aspeed AST2400 BMC
- Интерфейсы SATA
- SoC контроллер для 6 SATA3 (6 Gbps) порты; RAID 0,1,5,10 RSTe; 6 SATA3 (6Gbps) порт
- Поддержка TPM
- TPM Разъём
- Порты USB
- 4 USB 2.0 порты (4 разъёмы, Тип A))2 USB 3.0 порты (2 задний)
- Последовательные порты и разъёмы
- 1 COM Порт (1 разъём)
- Разъёмы M.2
- 1 M.2 M-key SATA/PCI-E 3.0 x4, 2242/2280
- Сетевые контроллеры
- Два LAN с Intel® Ethernet Контроллер I350-AM2; Два LAN с 10Gbase-T; Два LAN через SoC; Один LAN с Виртуальный Машина Устройство Очереди снижение I/O накладные расходы; Один LAN с Поддерживается 10Base-T, 100BASE-TX, и 1000BASE-T, RJ45 выход
- Сетевые порты LAN
- 2 RJ45 Gigabit Ethernet LAN ports2 RJ45 10GBase-T ports1 RJ45 Выделенный IPMI LAN порт
- Слоты PCIe
- 1 PCI-E 3.0 x16
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-X10SDV-16C+-TLN4F
- Бренд
- Supermicro
- Габариты
- 6.7" x 6.7" (17.02cm x 17.02cm)
- Модель
- X10SDV-16C+-TLN4F
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Mini-ITX
Оперативная память
- Количество слотов DIMM
- 128GB регистровая ECC RDIMMUp до 64GB небуферизованная ECC/non-ECC UDIMM, в 4 слотов DIMM
- Контроль ошибок памяти
- Исправление один-бит errorsDetects двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB, 32GB
- Тип памяти
- 2133/1866/1600MHz ECC DDR4 ECC RDIMM и ECC/Non-ECC UDIMM
Питание и охлаждение
- Дополнительные функции
- 12V DC или ATX Питание Source, 4-pin 12v DC разъём питания, ACPI питание управление, ATX Питание разъём, Корпус вскрытие контроль, Корпус вскрытие разъём, Управление из питание-on для восстановление от AC питание потеря, CPU тепловой защита поддержка для процессор защита, Два Охлаждение Zones, Hyper-Скорость Technology аппаратные функции ускорение, M.2 NGFF разъём, Узел Manager Поддержка, RoHS, SDDC, Система уровень управление, UID, WOL
- Индикаторы
- CPU / Система Индикатор перегрева
- Контроль вентиляторов
- 4x 4-pin вентилятор разъёмы (до 4 вентиляторы), 4 вентиляторы с тахометр мониторинг, Две зоны охлаждения, Скорость вентилятора управление, Низкий шум вентилятор скорость управление, Индикатор перегрева индикация, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, PWM вентилятор скорость управление, Состояние мониторинг для on/off управление, Состояние мониторинг для скорость управление, Система уровень управление, Тепловой управление тахометр вентилятор разъёмы
- Контроль напряжений
- +1.8V, +12V, +3.3V, +5V, 4 вентиляторы с тахометр мониторинг, Корпус вскрытие разъём, Память, Память Напряжения, Контроль для CPU ядра, Поддерживается система управление утилита, Система уровень управление, Система температура
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда, CPU тепловой защита поддержка, Тепловой Мониторинг 2 (TM2) поддержка, PECI
Процессорная подсистема
- Процессоры и сокет
- Intel® Xeon® процессор D-1587.Один сокет FCBGA1667 поддерживается, CPU TDP поддержка 65W
- Ядра и кэш
- 16 ядра, 32 потоки / 24MB кэш
Управление и совместимость
- Программные средства управления
- Intel® Узел Manager, IPMI (Интеллектуальный Платформа Управление Интерфейс) v2.0 с KVM поддержка, IPMI2.0, KVM с выделенный LAN, NMI, SUM, SuperDoctor® 5, Watchdog
- Тип BIOS
- 128Mb SPI Flash EEPROM с AMI BIOS
- Управление электропитанием
- ACPI Питание ManagementCPU Вентилятор auto-off в sleep modePower-on режим для AC питание восстановление
- Функции BIOS
- PCI 3.0ACPI 5.0USB Клавиатура supportHardware BIOS Virus protectionRTC (Часы реального времени) WakeupUEFI 2.4SMBIOS 2.8
Условия эксплуатации
- Рабочая температура
- 0°C ~ 60°C (32°F ~ 140°F)
