Артикул: MBD-X10SDD-16C-F
В наличии

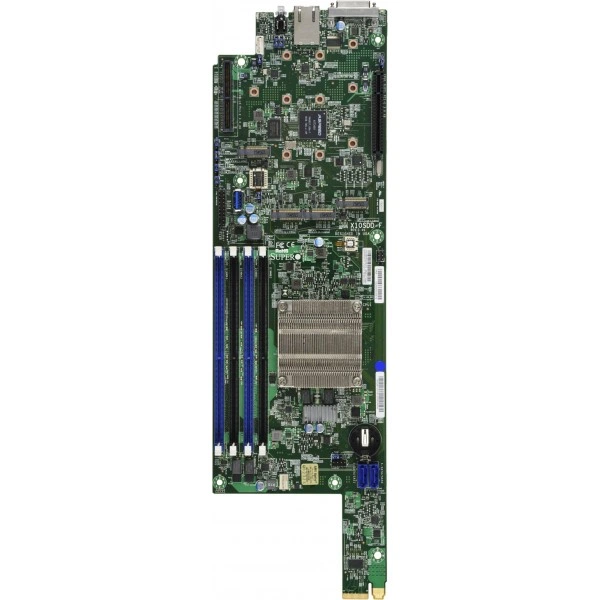

Материнская плата Supermicro X10SDD-16C-F (MBD-X10SDD-16C-F) специальный форм-фактор, FCBGA1667, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X10SDD-16C-F
Supermicro X10SDD-16C-F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - специальный форм-фактор.
Габариты - 4.75" x 19.95" (12.07cm x 50.67cm).
Процессоры и сокет - Intel® Xeon® процессор D-1581.Один сокет FCBGA1667 поддерживается, CPU TDP поддержка 65W.
Ядра и кэш - / 24MB кэш.
Количество слотов DIMM - 128GB регистровая ECC RDIMMUp до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MHz, в 4 слотов DIMM.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.
При подборе фиксируют точное исполнение MBD-X10SDD-16C-F. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
При подборе памяти проверяют тип модулей и правила заполнения разъёмов. После сборки контролируют обнаружение всего установленного объёма.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Технические особенности
- Форм-фактор: специальный форм-фактор
- Габариты: 4.75" x 19.95" (12.07cm x 50.67cm)
- Процессоры и сокет: Intel® Xeon® процессор D-1581.Один сокет FCBGA1667 поддерживается, CPU TDP поддержка 65W
- Ядра и кэш: / 24MB кэш
- Количество слотов DIMM: 128GB регистровая ECC RDIMMUp до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MHz, в 4 слотов DIMM
- Тип BIOS: 128Mb SPI Flash EEPROM с AMI BIOS
- Разъёмы M.2: 3 M.2 M-key SATA/PCI-E 3.0 x4, 2242/2280/22110
- Видеовыходы: 1 VGA порт,через KVM разъём
- Программные средства управления: Intel® Узел Manager, IPMI (Интеллектуальный Платформа Управление Интерфейс) v2.0 с KVM поддержка, IPMI2.0, KVM с выделенный LAN, NMI, SUM, SuperDoctor® III, Watchdog
- Индикаторы: CPU / Система Индикатор перегрева, UID/Удалённый UIDBMC Контроль активности LED, Система Failure LED
- Контроль напряжений: +12V, +3.3V, +5V, +5V дежурный режим, 1.2V (VDIMM), 3.3V дежурный режим, 5 Фаза-коммутация напряжение регулятор с автоматическое определение от 0.8375V-1.60V, HT, Память, Память Напряжения, Контроль CPU напряжения, Поддерживается система управление утилита, Система уровень управление, Система температура
- Относительная влажность хранения: 10% ~ 95% (без конденсации)
- Дополнительные функции: ACPI питание управление, CPU тепловой защита поддержка для процессор защита, M.2 NGFF разъём, Узел Manager Поддержка, RoHS, SDDC, Система уровень управление, UID, WOL
- Функции BIOS: Plug and Play (PnP)APM 1.2ACPI 1.0 / 2.0 / 3.0 / 4.0USB Клавиатура supportRTC (Часы реального времени) WakeupSMBIOS 2.3
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X10SDD-16C-F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В вычислительном проекте учитывают баланс обработки и обмена данными. Конфигурацию оборудования согласуют с методикой работы приложения.
При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro X10SDV-16C-TLN4F, Supermicro X10SDV-16C+-TLN4F. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X10SDV-16C-TLN4F. При подборе для другой конфигурации полезно проверить такое исполнение: Mini-ITX, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro X10SDV-16C+-TLN4F. В спецификации альтернативного проекта ориентиром служат параметры: Mini-ITX, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Комплектация
Для исполнения MBD-X10SDD-16C-F заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. В заказе фиксируют принадлежности для конкретного монтажного исполнения.
Технические характеристики MBD-X10SDD-16C-F
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт,через KVM разъём
- Графическая подсистема
- Aspeed AST2400 BMC через KVM разъём
- Дополнительные интерфейсы
- KVM Разъём для VGA, 2 USB 2.0 и COM Порты
- Интерфейсы SATA
- 2 SATA3 (6 Gbps) порты
- Поддержка TPM
- TPM Разъём
- Порты USB
- 2 USB 2.0 порты (2 задний Тип A)); 2x USB 2.0 порты через KVM
- Последовательные порты и разъёмы
- 1 COM Порт (1 задний), через KVM разъём; 1 fast UART 16550 последовательный
- Разъёмы M.2
- 3 M.2 M-key SATA/PCI-E 3.0 x4, 2242/2280/22110
- Сетевые контроллеры
- Один LAN с 1 Realtek RTL8211E PHY (выделенный IPMI)
- Сетевые порты LAN
- 1 RJ45 Выделенный IPMI LAN порт
- Слоты PCIe
- 1 PCI-E 3.0 x8,1 PCI-E 3.0 x8 (Micro Низкопрофильное исполнение)
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-X10SDD-16C-F
- Бренд
- Supermicro
- Габариты
- 4.75" x 19.95" (12.07cm x 50.67cm)
- Модель
- X10SDD-16C-F
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Специальный форм-фактор
Оперативная память
- Количество слотов DIMM
- 128GB регистровая ECC RDIMMUp до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MHz, в 4 слотов DIMM
- Контроль ошибок памяти
- Исправление один-бит errorsDetects двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB, 32GB
- Тип памяти
- 2133/2400MHz ECC DDR4 RDIMM и ECC/Non-ECC UDIMM
Питание и охлаждение
- Дополнительные функции
- ACPI питание управление, CPU тепловой защита поддержка для процессор защита, M.2 NGFF разъём, Узел Manager Поддержка, RoHS, SDDC, Система уровень управление, UID, WOL
- Индикаторы
- CPU / Система Индикатор перегрева, UID/Удалённый UIDBMC Контроль активности LED, Система Failure LED
- Контроль вентиляторов
- Скорость вентилятора управление, Низкий шум вентилятор скорость управление, Индикатор перегрева индикация, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, PWM вентилятор скорость управление, Система уровень управление, Тепловой управление тахометр вентилятор разъёмы
- Контроль напряжений
- +12V, +3.3V, +5V, +5V дежурный режим, 1.2V (VDIMM), 3.3V дежурный режим, 5 Фаза-коммутация напряжение регулятор с автоматическое определение от 0.8375V-1.60V, HT, Память, Память Напряжения, Контроль CPU напряжения, Поддерживается система управление утилита, Система уровень управление, Система температура
Процессорная подсистема
- Процессоры и сокет
- Intel® Xeon® процессор D-1581.Один сокет FCBGA1667 поддерживается, CPU TDP поддержка 65W
- Ядра и кэш
- / 24MB кэш
Управление и совместимость
- Программные средства управления
- Intel® Узел Manager, IPMI (Интеллектуальный Платформа Управление Интерфейс) v2.0 с KVM поддержка, IPMI2.0, KVM с выделенный LAN, NMI, SUM, SuperDoctor® III, Watchdog
- Тип BIOS
- 128Mb SPI Flash EEPROM с AMI BIOS
- Управление электропитанием
- ACPI Питание ManagementMain Коммутатор Override MechanismPower-on режим для AC питание recoveryInternal/Внешний modem ring-on
- Функции BIOS
- Plug and Play (PnP)APM 1.2ACPI 1.0 / 2.0 / 3.0 / 4.0USB Клавиатура supportRTC (Часы реального времени) WakeupSMBIOS 2.3
Условия эксплуатации
- Относительная влажность хранения
- 10% ~ 95% (без конденсации)
- Рабочая относительная влажность
- 10% ~ 85% (без конденсации)
- Рабочая температура
- 0°C ~ 60°C (32°F ~ 140°F)
- Температура хранения
- -20°C ~ 60°C (-4°F ~ 140°F)
