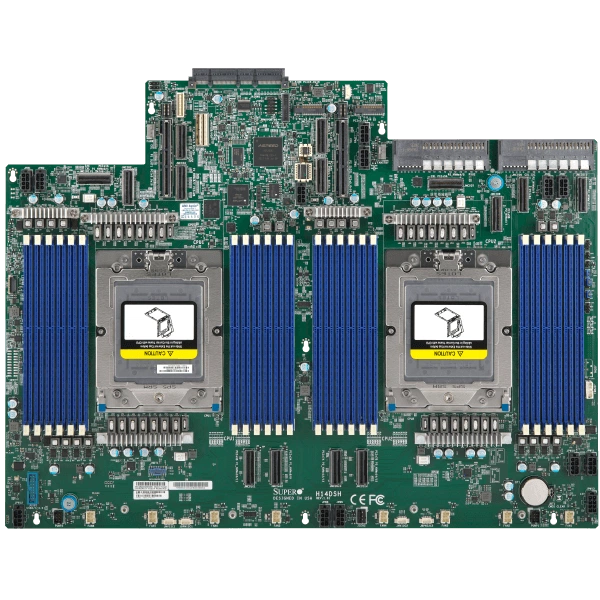

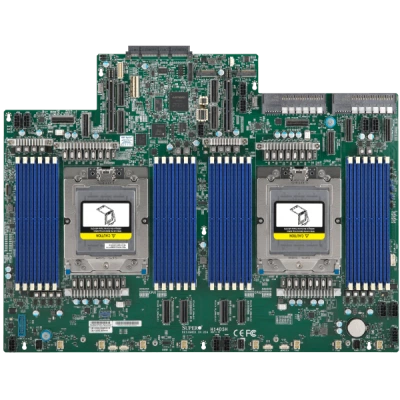

Материнская плата Supermicro H14DSH (MBD-H14DSH) специальный форм-фактор, SP5, ECC DDR5

Основное описание материнской платы Supermicro H14DSH

Supermicro H14DSH - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - специальный форм-фактор.

Габариты - 17" x 12.89" (43.18cm x 32.74cm).

Процессоры и сокет - Два сокет SP5; AMD EPYC™ 9005/9004 серия процессоры.

Количество ядер - до 384C/768T.

Ограничения процессорной подсистемы - Поддерживается до 500W TDP Процессоры.

Для длительных расчётов оценивают устойчивость работы под нагрузкой. Состав вычислительной части согласуют с питанием и теплоотводом системы.

Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.

При подборе фиксируют точное исполнение MBD-H14DSH. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

При планировании вычислений выделяют операции, требующие процессорных ресурсов. Это помогает оценить конфигурацию до закупки дополнительных компонентов.

Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.

Технические особенности

• Форм-фактор: специальный форм-фактор
• Габариты: 17" x 12.89" (43.18cm x 32.74cm)
• Процессоры и сокет: Два сокет SP5; AMD EPYC™ 9005/9004 серия процессоры
• Количество ядер: до 384C/768T
• Ограничения процессорной подсистемы: Поддерживается до 500W TDP Процессоры
• Дополнительные функции: RoT
• Аппаратные функции: Trusted Platform Module (TPM) 2.0
• Программные средства управления: SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО
• Поддержка памяти: Количество слотов: 24 слотов DIMM; Максимальная память (1DPC): до 6TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM (AMD EPYC™ 9005 серия процессор); Максимальная память (1DPC): до 6TB 4800MT/s ECC DDR5 RDIMM/3DS RDIMM (AMD EPYC™ 9004 серия процессор)
• Функции BIOS: UEFI 2.8; ACPI 6.5; SMBIOS 3.7 или новее
• Индикаторы: BMC/IPMI Контроль активности LED; CPU/система перегрев LED; Питание LED; UID/remote UID LED
• Контроль напряжений: +12V,+3.3V,+5V,+5V дежурный режим,3.3V дежурный режим,CPU температура,CPU тепловой защита поддержка,Память температура,Система температура
• Сетевые порты LAN: 1 RJ45 Выделенный IPMI LAN порты
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
• Бренд: Supermicro
• Модель: H14DSH
• Артикул: MBD-H14DSH
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро H14DSH подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

При развитии парка проверяют, какие требования остаются общими для систем. Точную модификацию выбирают с учётом роли каждого узла.

На этапе разработки проверяют доступ к интерфейсам и обслуживанию. Это помогает согласовать конструкцию оборудования с будущим применением.

Совместимость

При подборе сопрягаемой платформы сравните подключения Supermicro H13DSH, Supermicro H14DST-F. Соединения и монтажное исполнение проверяют для конкретной конфигурации.

Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

Объём памяти рассчитывают по рабочему набору данных приложения. Схему установки модулей согласуют с параметрами выбранной платформы.

Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.

Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro H13DSH. При подборе для другой конфигурации полезно проверить такое исполнение: IPMI, количество ядер: до 320C/640T. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.

В качестве аналога рассмотрите Supermicro H14DST-F. Для сопоставления аппаратных возможностей можно рассмотреть вариант: специальный форм-фактор FlexTwin, специальный форм-фактор FlexTwin. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.

Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.

Комплектация

В спецификации поставки для MBD-H14DSH зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Монтажные принадлежности подбирают по месту установки.
