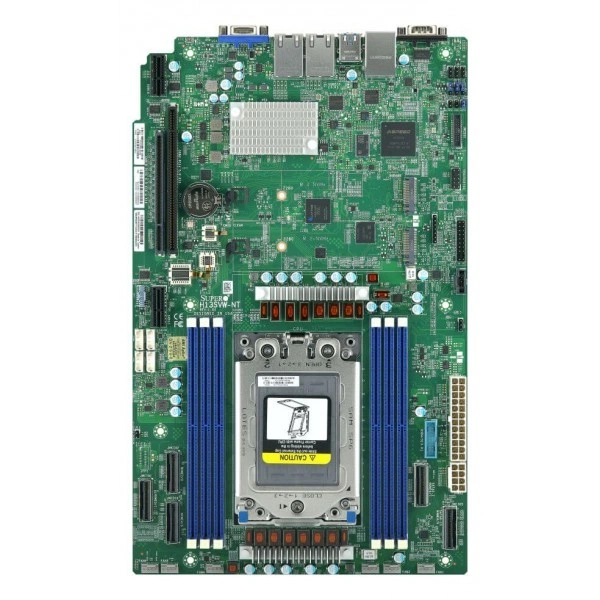

Материнская плата Supermicro H13SVW-NT (MBD-H13SVW-NT) специальный форм-фактор, AMD EPYC™ 8005/8004 серия, ECC DDR5

Основное описание материнской платы Supermicro H13SVW-NT

Supermicro H13SVW-NT - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - специальный форм-фактор.

Габариты - 8.15" x 13.05" (20.7cm x 33.15cm).

Процессоры и сокет - Один процессоры; AMD EPYC™ 8005/8004 серия процессор.

Количество ядер - до 84C/168T; до 384MB кэш.

Ограничения процессорной подсистемы - Поддерживается до 225W TDP Процессоры.

Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.

Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.

При подборе фиксируют точное исполнение MBD-H13SVW-NT. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Режим работы памяти зависит от сочетания платформы и установленных модулей. Поэтому параметры выбранного набора проверяют как единую конфигурацию.

Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.

Технические особенности

• Форм-фактор: специальный форм-фактор
• Габариты: 8.15" x 13.05" (20.7cm x 33.15cm)
• Процессоры и сокет: Один процессоры; AMD EPYC™ 8005/8004 серия процессор
• Количество ядер: до 84C/168T; до 384MB кэш
• Ограничения процессорной подсистемы: Поддерживается до 225W TDP Процессоры
• Сетевой контроллер: Два LAN с Broadcom BCM57416 10GBase-T; Один LAN с Realtek RTL8211F PHY
• Дополнительные интерфейсы: 3 MCIO (PCIe 5.0 x8) порты; 2 MCIO (PCIe 5.0 x8/SATA3) порты
• Контроль напряжений: +12V,+3.3V,+5V,+5V дежурный режим,1.8V дежурный режим,3.3V дежурный режим,CPU температура,CPU тепловой защита поддержка,Память температура,VBAT,VRM температура
• Разъёмы M.2: 2 M.2 PCIe 5.0 x4 слоты (M-key 2280/22110)
• Порты USB: 2 USB 3.0 порты (Разъём); 4 USB 3.0 порты
• Контроль ошибок памяти: Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
• Поддержка TPM: 1 TPM 2.0 Разъём
• Видеовыходы: 1 VGA порты
• Функции BIOS: ACPI 6.4; Plug and Play (PnP); SMBIOS 3.5 или новее; UEFI 2.8; USB Клавиатура поддержка
• Бренд: Supermicro
• Модель: H13SVW-NT
• Артикул: MBD-H13SVW-NT
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро H13SVW-NT подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

В проекте модернизации проверяют связи с существующим оборудованием. Изменение одного узла рассматривают вместе с остальной системой.

В парке оборудования учитывают различия аппаратных исполнений. Совместимость деталей проверяют по конкретной системе.

Совместимость

При подборе сопрягаемой платформы сравните подключения Supermicro H13SVW-NT-OS1, Supermicro H13SVW-NT-OS2. Соединения и монтажное исполнение проверяют для конкретной конфигурации.

Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.

При планировании вычислений выделяют операции, требующие процессорных ресурсов. Это помогает оценить конфигурацию до закупки дополнительных компонентов.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.

При организации соединений учитывают направление выхода разъёмов. Это помогает согласовать кабель с монтажной геометрией устройств.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro H13SVW-NT-OS1. При подборе для другой конфигурации полезно проверить такое исполнение: SP6, количество ядер: до 64C/128T. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.

В качестве аналога рассмотрите Supermicro H13SVW-NT-OS2. В спецификации альтернативного проекта ориентиром служат параметры: SP6, количество ядер: до 64C/128T. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.

Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.

Комплектация

Комплектование позиции MBD-H13SVW-NT удобно проверить по перечню компонентов вашей системы до оформления заказа. Для комплектования платформы используются CBL-MCIO-1270OT4S2-85, AOM-TPM-9672V. Необходимый состав поставки согласуют с выбранной конфигурацией.
