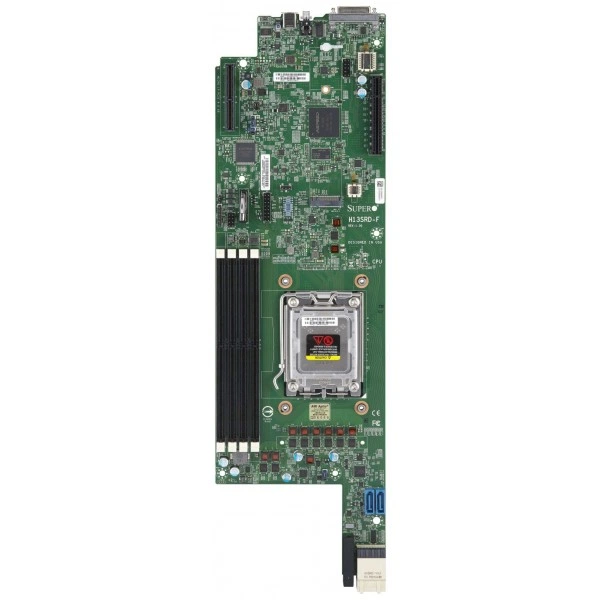

Материнская плата Supermicro H13SRD-F (MBD-H13SRD-F) специальный форм-фактор, AMD EPYC™ 4004 / 4005 или AMD Ryzen™ 7000 /, DDR5

Основное описание материнской платы Supermicro H13SRD-F

Supermicro H13SRD-F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - специальный форм-фактор.

Габариты - 4.75" x 15.69" (12.07cm x 39.85cm).

Процессоры и сокет - Один процессоры; AMD EPYC™ 4004 / 4005 или AMD Ryzen™ 7000 / 9000 серия процессоры.

Количество ядер - до 16C/32T.

Ограничения процессорной подсистемы - Поддерживается до 170W TDP Процессоры.

При подборе памяти проверяют тип модулей и правила заполнения разъёмов. После сборки контролируют обнаружение всего установленного объёма.

Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.

При подборе фиксируют точное исполнение MBD-H13SRD-F. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

При планировании вычислений выделяют операции, требующие процессорных ресурсов. Это помогает оценить конфигурацию до закупки дополнительных компонентов.

Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.

Технические особенности

• Форм-фактор: специальный форм-фактор
• Габариты: 4.75" x 15.69" (12.07cm x 39.85cm)
• Процессоры и сокет: Один процессоры; AMD EPYC™ 4004 / 4005 или AMD Ryzen™ 7000 / 9000 серия процессоры
• Количество ядер: до 16C/32T
• Ограничения процессорной подсистемы: Поддерживается до 170W TDP Процессоры
• Управление электропитанием: Управление питанием ACPI; Управление включением при восстановлении питания AC; Питание кнопка override mechanism; Wake-On-LAN
• Индикаторы: BMC/IPMI Контроль активности LED; CPU/система перегрев LED; Питание LED; UID/remote UID LED
• Порты USB: 1 USB 3.2 Gen2 Тип-C порты; 2 USB 2 порты (Задний)
• Контроль вентиляторов: Низкий шум вентилятор скорость управление
• Поддержка памяти: Количество слотов: 4 слотов DIMM/2 Каналы; Максимальная память (2DPC): до 192GB 3600MT/s ECC/non-ECC DDR5 UDIMM
• Функции BIOS: ACPI 6.4; Plug and Play (PnP); SMBIOS 3.5 или новее; UEFI 2.8; USB Клавиатура поддержка
• Аппаратные функции: Trusted Platform Module (TPM) 2.0
• Программные средства управления: SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Power Manager (SPM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО; IPMI Утилиты
• Напряжение памяти: 1.1V
• Бренд: Supermicro
• Модель: H13SRD-F
• Артикул: MBD-H13SRD-F
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро H13SRD-F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

В парке оборудования учитывают различия аппаратных исполнений. Совместимость деталей проверяют по конкретной системе.

Для вычислительных задач выделяют требовательные этапы обработки данных. Затем проверяют, соответствует ли выбранная конфигурация этим требованиям.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro AS-3015MR-H8TNR, Supermicro AS-3015MR-H8TNR-01-G2. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.

Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.

Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro BH4SRG. Этот вариант рассматривают для проекта со следующими требованиями: AMD EPYC™ 4004 / 4005, 10GbE. Его сравнивают при выборе оборудования для требуемого класса скорости сети.

В качестве аналога рассмотрите Supermicro BH4SR2-25G. В спецификации альтернативного проекта ориентиром служат параметры: AMD EPYC™ 4004 / 4005, 25GbE. Его сравнивают при выборе оборудования для требуемого класса скорости сети.

Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.

Комплектация

В спецификации поставки для MBD-H13SRD-F зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. В заказе фиксируют принадлежности для конкретного монтажного исполнения.
