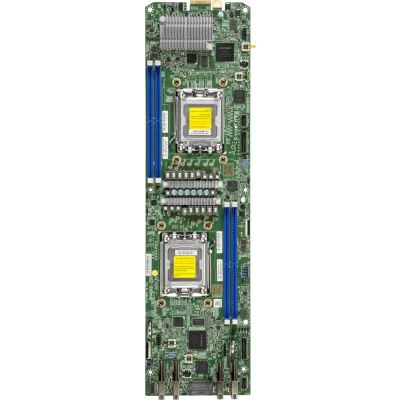

Материнская плата Supermicro BH4SR2-25G (MBD-BH4SR2-25G) специальный форм-фактор, AMD EPYC™ 4004 / 4005, DDR5

Основное описание материнской платы Supermicro BH4SR2-25G

Supermicro BH4SR2-25G - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - специальный форм-фактор.

Габариты - 4.8" x 18.4" (12.2cm x 46.7cm).

Процессоры и сокет - Два процессоры; AMD EPYC™ 4004 / 4005.

Количество ядер - до 16C/32T.

Ограничения процессорной подсистемы - Поддерживается до 110W TDP Процессоры.

При комплектовании памяти сопоставляют обозначения модулей и требования системы. Проверку выполняют до окончательного размещения оборудования.

Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.

При подборе фиксируют точное исполнение MBD-BH4SR2-25G. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.

При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.

Технические особенности

• Форм-фактор: специальный форм-фактор
• Габариты: 4.8" x 18.4" (12.2cm x 46.7cm)
• Процессоры и сокет: Два процессоры; AMD EPYC™ 4004 / 4005
• Количество ядер: до 16C/32T
• Ограничения процессорной подсистемы: Поддерживается до 110W TDP Процессоры
• Объёмы модулей DIMM: UDIMM:16GB, 32GB
• Индикаторы: CPU/система перегрев LED; LAN активность LED; Питание LED; UID/remote UID LED
• Разъёмы M.2: 2 M.2 PCIe 5.0 x4 NVMe слоты (M-key 2280/22110)
• Контроль температуры: CPU тепловой защита поддержка; Мониторинг для CPU и корпус окружающая среда
• Сетевой контроллер: Два LAN с Broadcom BCM57414 Два-Порт 25GbE Base-KR PCIe 3.0 x8 (на узел), до back panel
• Контроль ошибок памяти: Обнаружение двухбитовые ошибки (с использованием ECC память)
• Контроль вентиляторов: Скорость вентилятора управление
• Поддержка памяти: Количество слотов: 4 слотов DIMM/2 Каналы; Максимальная память (1DPC): до 128GB 5600MT/s ECC/non-ECC DDR5 UDIMM
• Тип BIOS: AMI 32MB SPI Flash EEPROM
• Бренд: Supermicro
• Модель: BH4SR2-25G
• Артикул: MBD-BH4SR2-25G
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро BH4SR2-25G подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

В проекте модернизации проверяют связи с существующим оборудованием. Изменение одного узла рассматривают вместе с остальной системой.

На испытательном стенде изделие проверяют с целевыми подключениями. Такая подготовка помогает оценить интеграцию до основной сборки.

Совместимость

При подборе сопрягаемой платформы сравните подключения Supermicro BH4SRG, Supermicro B12SPE-CPU-25G. Соединения и монтажное исполнение проверяют для конкретной конфигурации.

При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.

При выборе CPU учитывают аппаратную совместимость и тепловой режим. Настройку вычислительной платформы проверяют на нагрузке, близкой к рабочей.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

Схему кабелей полезно связать с обозначениями подключаемых узлов. Такая маркировка упрощает эксплуатацию и изменение конфигурации.

Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro BH4SRG. При подборе для другой конфигурации полезно проверить такое исполнение: 10GbE, специальный форм-фактор. Его сравнивают при выборе оборудования для требуемого класса скорости сети.

В качестве аналога рассмотрите Supermicro B12SPE-CPU-25G. Для сопоставления аппаратных возможностей можно рассмотреть вариант: LGA-4189, ECC DDR4. Это исполнение полезно сравнить при комплектовании подсистемы памяти.

При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.

Комплектация

В спецификации поставки для MBD-BH4SR2-25G зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Требуемые подключения согласуют вместе с оборудованием системы.
