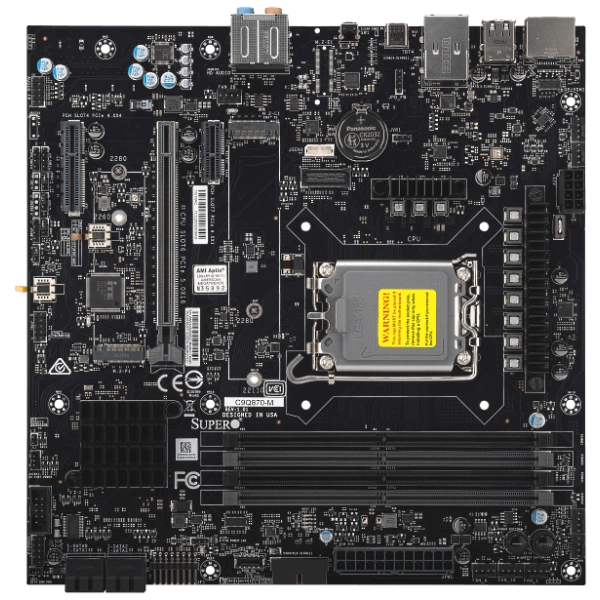

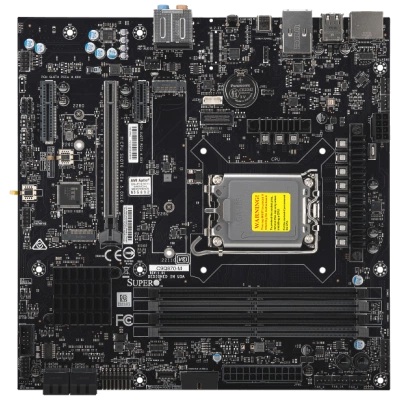

Материнская плата Supermicro C9Q870-M (MBD-C9Q870-M) Micro-ATX, LGA-1851, DDR5

Основное описание материнской платы Supermicro C9Q870-M

Supermicro C9Q870-M - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - Micro-ATX.

Габариты - 9.6" x 9.6" (24.38cm x 24.38cm).

Процессоры и сокет - Один V1 (LGA-1851); Intel® Core™ Ultra 9/7/5 и Core™ Ultra 7/5 Plus процессоры.

Количество ядер - до 24C/24T.

Ограничения процессорной подсистемы - Поддерживается до 125W TDP Процессоры.

Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.

Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.

При подборе фиксируют точное исполнение MBD-C9Q870-M. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.

Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.

Технические особенности

• Форм-фактор: Micro-ATX
• Габариты: 9.6" x 9.6" (24.38cm x 24.38cm)
• Процессоры и сокет: Один V1 (LGA-1851); Intel® Core™ Ultra 9/7/5 и Core™ Ultra 7/5 Plus процессоры
• Количество ядер: до 24C/24T
• Ограничения процессорной подсистемы: Поддерживается до 125W TDP Процессоры
• Управление электропитанием: Управление питанием ACPI
• Порты USB: 2 USB 2.0 порты (разъём); 2 USB 2.0 Тип-A порты (задний); 2 USB 3.2 поколение 1 порты (Разъём); 2 USB 3.2 поколение 1 Тип-A порты (Задний); 1 USB 3.2 поколение 2x2 Тип-C порты (Разъём); 1 USB 4.0 Тип-C порты (Задний)
• Интерфейсы SATA: 4 SATA (6Gbps) через Intel® Q870; RAID 0/1/5/10 поддержка
• Конфигурация PCIe: 1 PCIe 4.0 x4 слот; 1 PCIe 5.0 x16 (в x16) слот; 1 PCIe 4.0 x1 слот
• Аудиоподсистема: ALC 888S HD Аудио
• Контроль напряжений: +1.8V CPU,+12V,+3.3V,+5V,1.05 (PCH),3.3V дежурный режим,CPU температура,CPU тепловой защита поддержка,PCH температура,Система температура,VBAT
• Чипсет: Intel® Q870
• Поддержка памяти: Количество слотов: 4 слотов DIMM; Максимальная память (1DPC): до 256GB 5600MT/s non-ECC DDR5 UDIMM
• Поддержка TPM: 1 TPM 2.0 Разъём
• Бренд: Supermicro
• Модель: C9Q870-M
• Артикул: MBD-C9Q870-M
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро C9Q870-M подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

Для вычислительных задач выделяют требовательные этапы обработки данных. Затем проверяют, соответствует ли выбранная конфигурация этим требованиям.

Для тестовой среды определяют сценарии проверки заранее. Результаты используют при подборе окончательного состава оборудования.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.

При изменении состава устройств пересматривают схему подключений. После сборки проверяют обнаружение оборудования и его рабочий режим.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.

Длину соединения выбирают по фактическому маршруту кабеля. Свободный участок размещают с учётом обслуживания оборудования.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro X14SAZ-TLN4F. В спецификации альтернативного проекта ориентиром служат параметры: количество ядер: до 24C, Micro-ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.

В качестве аналога рассмотрите Supermicro X14SAV-TLN4F. В спецификации альтернативного проекта ориентиром служат параметры: Flex ATX, количество ядер: до 24C. Такой вариант рассматривают для монтажного пространства соответствующего формата.

Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.

Комплектация

При заказе согласуйте состав позиции MBD-C9Q870-M вместе с монтажными принадлежностями для выбранной установки. Для комплектования платформы используются MCP-260-00193-0B, CBL-0044L. Необходимый состав поставки согласуют с выбранной конфигурацией.
