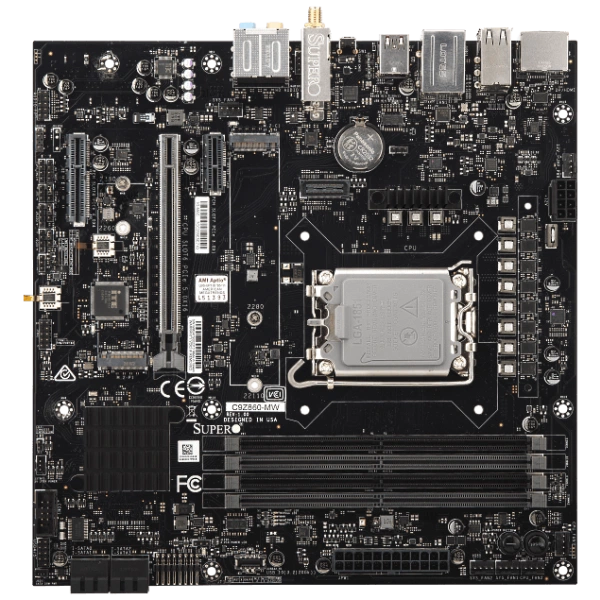

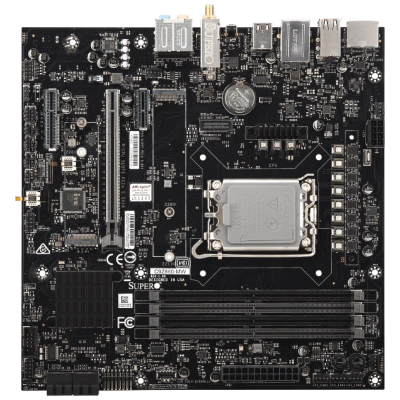

Материнская плата Supermicro C9B860-MW (MBD-C9B860-MW) Micro-ATX, LGA-1851, DDR5

Основное описание материнской платы Supermicro C9B860-MW

Supermicro C9B860-MW - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - Micro-ATX.

Габариты - 9.6" x 9.6" (24.38cm x 24.38cm).

Процессоры и сокет - Один V1 (LGA-1851); Intel® Core™ Ultra 9/7/5 и Core™ Ultra 7/5 Plus процессоры.

Количество ядер - до 24C/24T.

Ограничения процессорной подсистемы - Поддерживается до 125W TDP Процессоры.

Развитие конфигурации удобнее планировать с резервом под рабочие данные. Для этого заранее определяют текущую потребность и предполагаемый рост задачи.

Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.

При подборе фиксируют точное исполнение MBD-C9B860-MW. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.

Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.

Технические особенности

• Форм-фактор: Micro-ATX
• Габариты: 9.6" x 9.6" (24.38cm x 24.38cm)
• Процессоры и сокет: Один V1 (LGA-1851); Intel® Core™ Ultra 9/7/5 и Core™ Ultra 7/5 Plus процессоры
• Количество ядер: до 24C/24T
• Ограничения процессорной подсистемы: Поддерживается до 125W TDP Процессоры
• Соответствие RoHS: RoHS Соответствует
• Бренд: Supermicro
• Напряжение памяти: 1.1V
• Видеовыходы: 1 Intel® Thunderbolt™ 4 Тип C (Общий w/ USB4) порты (Задний); 1 порты с поддержкой 4K@120Hz as specified в HDMI® 2.1 (Задний); 1 Display Port 2.1 порты (Задний)
• Дополнительные функции: 8-pin 12v DC разъём питания; ATX разъём питания; Корпус вскрытие разъём; Управление из питание-on для восстановление от AC питание потеря; CPU тепловой защита поддержка для процессор защита; Напряжение и частота разгон; WOL
• Объёмы модулей DIMM: UDIMM:8GB, 16GB, 24GB, 32GB, 48GB, 64GB
• Разъёмы M.2: 1 M.2 PCIe 4.0 x4 слот (M-key 2280); 1 M.2 PCIe 5.0 x4 слот (M-key 2280/22110)
• Контроль вентиляторов: 7x 4-pin вентилятор разъёмы (до 7 вентиляторы); 5 вентиляторы с тахометр состояние мониторинг; Скорость вентилятора управление; Индикатор перегрева индикация
• Программные средства управления: Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); SAA (ограниченная поддержка); SuperO Booster
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро C9B860-MW подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.

При длительных расчётах оценивают поведение системы под рабочей нагрузкой. Проверку проводят на данных, характерных для приложения.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.

Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.

Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro X14SAZ-TLN4F. Для сопоставления аппаратных возможностей можно рассмотреть вариант: количество ядер: до 24C, Micro-ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.

В качестве аналога рассмотрите Supermicro X14SAV-TLN4F. Для сопоставления аппаратных возможностей можно рассмотреть вариант: Flex ATX, количество ядер: до 24C. Такой вариант рассматривают для монтажного пространства соответствующего формата.

При установке плат учитывают расположение соседних компонентов. Доступ к креплению и кабелям проверяют вместе с выбранным монтажным исполнением.

Комплектация

Для исполнения MBD-C9B860-MW заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются CBL-ANTD-0115SMA, MCP-260-00193-0B, CBL-0044L. Необходимый состав поставки согласуют с выбранной конфигурацией.
