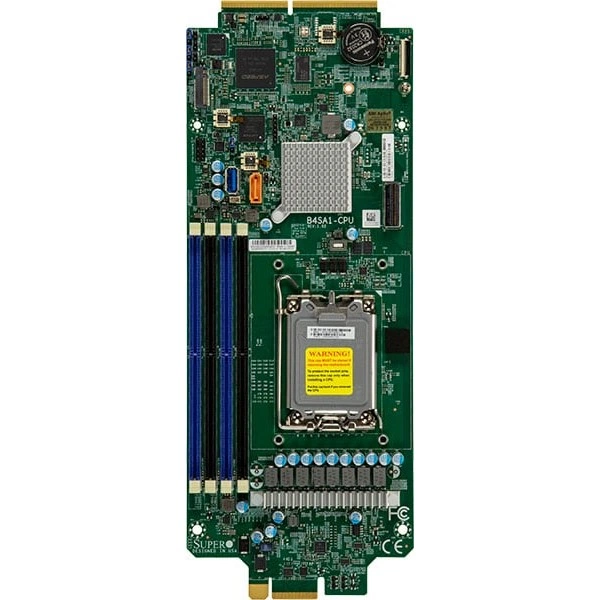

Материнская плата Supermicro B4SA1-CPU (MBD-B4SA1-CPU) специальный форм-фактор, LGA-1700, IPMI

Основное описание материнской платы Supermicro B4SA1-CPU

Supermicro B4SA1-CPU - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - специальный форм-фактор.

Габариты - 4.8" x 12.6" (12.192cm x 32.004cm).

Процессоры и сокет - Один сокет V0 (LGA-1700); 12th/13th поколение Intel® Core™ i5/i7/i9 процессоры.

Количество ядер - до 16C.

Ограничения процессорной подсистемы - Поддерживается до 125W TDP Процессоры.

Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.

При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.

При подборе фиксируют точное исполнение MBD-B4SA1-CPU. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.

Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.

Технические особенности

• Форм-фактор: специальный форм-фактор
• Габариты: 4.8" x 12.6" (12.192cm x 32.004cm)
• Процессоры и сокет: Один сокет V0 (LGA-1700); 12th/13th поколение Intel® Core™ i5/i7/i9 процессоры
• Количество ядер: до 16C
• Ограничения процессорной подсистемы: Поддерживается до 125W TDP Процессоры
• Разъёмы M.2: 1 M.2 PCIe 4.0 x4 слот (M-key 2280/22110)
• Контроль напряжений: +12V,+3.3V,+5V
• Тип BIOS: AMI 32MB SPI Flash
• Управление электропитанием: Включение питания режим для AC питание восстановление; Управление питанием ACPI; Питание кнопка override mechanism
• Поддержка памяти: Количество слотов: 4 слотов DIMM
• Конфигурация PCIe: 1 PCIe 4.0 x8 AIOM слот; 1 PCIe 4.0 x8 AIOM слот, до 2x 2.5" SAS3 (12Gbps) накопители через Avago 3008 контроллер on AOM-BPNIO-MSC
• Программные средства управления: SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Power Manager (SPM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО; IPMI Утилиты
• Индикаторы: CPU/система перегрев LED; Вентилятор failed LED; LAN активность LED; Питание LED; UID/remote UID LED
• Поддержка TPM: 1 TPM 2.0 Разъём; 1 TPM микросхема на плате
• Бренд: Supermicro
• Модель: B4SA1-CPU
• Артикул: MBD-B4SA1-CPU
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
