Артикул: MBD-A3SSV-16C-SPLN10F
В наличии

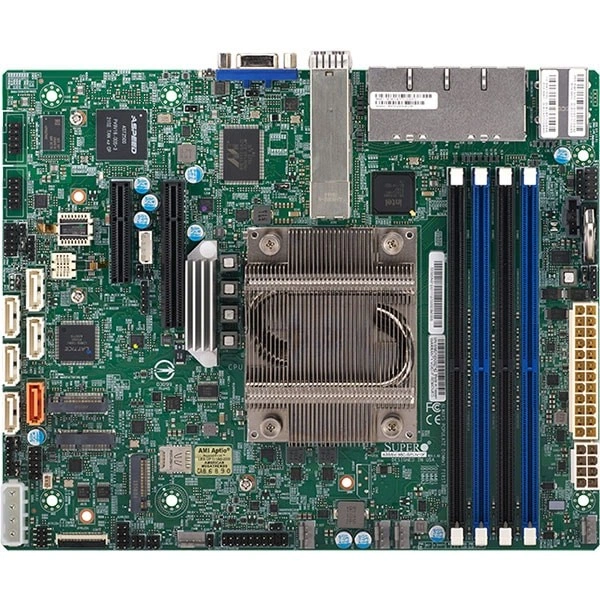

Материнская плата Supermicro A3SSV-16C-SPLN10F (MBD-A3SSV-16C-SPLN10F) Flex ATX, FCBGA-2106, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro A3SSV-16C-SPLN10F
Supermicro A3SSV-16C-SPLN10F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Flex ATX.
Габариты - 9" x 7.25" (22.86cm x 18.42cm).
Процессоры и сокет - Intel® Atom® процессор P5342; Один сокет FCBGA-2106 поддерживается, CPU TDP поддерживается до 71W TDP.
Количество ядер - до 16 ядра / 18MB кэш.
Количество слотов DIMM - 4 слотов DIMM; до 256GB ECC, DDR4-2666MT/s.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
При комплектовании памяти сопоставляют обозначения модулей и требования системы. Проверку выполняют до окончательного размещения оборудования.
При подборе фиксируют точное исполнение MBD-A3SSV-16C-SPLN10F. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Для дополнительных устройств заранее планируют распределение ресурсов платформы. Это позволяет оценить конфигурацию до окончательной сборки.
Технические особенности
- Форм-фактор: Flex ATX
- Габариты: 9" x 7.25" (22.86cm x 18.42cm)
- Процессоры и сокет: Intel® Atom® процессор P5342; Один сокет FCBGA-2106 поддерживается, CPU TDP поддерживается до 71W TDP
- Количество ядер: до 16 ядра / 18MB кэш
- Количество слотов DIMM: 4 слотов DIMM; до 256GB ECC, DDR4-2666MT/s
- Сетевые порты LAN: 2 SFP28 25 Gigabit Ethernet LAN порты; 1 RJ45; 8 RJ45 Gigabit Ethernet LAN порты
- Рабочая температура: 0°C - 60°C (32°F - 140°F)
- Видеовыходы: 1 VGA D-Sub Разъём порты
- Функции BIOS: UEFI 2.7; SMBIOS 3.0 или новее; ACPI 6.0 или новее
- Чипсет: Система on Микросхема
- Поддержка TPM: 1 TPM Разъём & Микросхема оба
- Рабочая относительная влажность: 10% - 85% (без конденсации)
- Поддержка DOM: 1 SuperDOM (Disk on Module) разъём питания
- Модель: A3SSV-16C-SPLN10F
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро A3SSV-16C-SPLN10F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для обслуживания заранее составляют перечень сопрягаемых компонентов. Он помогает подготовить оборудование под согласованную конфигурацию.
На этапе разработки проверяют доступ к интерфейсам и обслуживанию. Это помогает согласовать конструкцию оборудования с будущим применением.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
При подборе памяти проверяют тип модулей и правила заполнения разъёмов. После сборки контролируют обнаружение всего установленного объёма.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Кабельную трассу планируют с учётом доступного пространства. Разъёмы располагают так, чтобы соединение можно было проверить после сборки.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro A3SPI-4C-HLN4F. При подборе для другой конфигурации полезно проверить такое исполнение: Mini-ITX, 1GbE. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro A3SPI-4C-LN6PF. Для сопоставления аппаратных возможностей можно рассмотреть вариант: Mini-ITX, 1GbE. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Комплектация
При заказе согласуйте состав позиции MBD-A3SSV-16C-SPLN10F вместе с монтажными принадлежностями для выбранной установки. Для комплектования платформы используются MCP-260-00133-0N, CBL-0044L. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-A3SSV-16C-SPLN10F
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA D-Sub Разъём порты
- Графическая подсистема
- 1 ASPEED AST2500 BMC порты
- Интерфейсы SATA
- SoC контроллер для 6 SATA2 (3 Gbps) порты
- Поддержка DOM
- 1 SuperDOM (Disk on Module) разъём питания
- Поддержка TPM
- 1 TPM Разъём & Микросхема оба
- Последовательный порт
- 2 COM
- Разъёмы M.2
- M.2 Интерфейс: 1 PCIe 2.0 x2/SATA 2.0/USB 3.0; 1 PCIe 2.0 x1/USB 2.0; 1 PCIe 2.0 x4/SATA 2.0/USB 2.0; Форм-фактор: 2242/3042/2280, 2230, 2242/2280/22110; Ключ: B-key, E-key, M-key
- Сетевые контроллеры
- Два LAN с SoC; Четыре LAN с Intel® i350 Gigabit Ethernet Контроллер; Четыре LAN с Marvell® Alaska® 88E1543
- Сетевые порты LAN
- 2 SFP28 25 Gigabit Ethernet LAN порты; 1 RJ45; 8 RJ45 Gigabit Ethernet LAN порты
- Слоты PCIe
- 1 PCIe 3.0 x8,; 1 PCIe 3.0 x4
- Удалённое управление IPMI
- ASPEED AST2500
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-A3SSV-16C-SPLN10F
- Бренд
- Supermicro
- Габариты
- 9" x 7.25" (22.86cm x 18.42cm)
- Модель
- A3SSV-16C-SPLN10F
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Flex ATX
Оперативная память
- Количество слотов DIMM
- 4 слотов DIMM; до 256GB ECC, DDR4-2666MT/s
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 8GB, 16GB, 32GB, 64GB
- Скорость памяти
- 2666 MT/s
Питание и охлаждение
- Дополнительные функции
- UID, RoHS, Узел manager поддержка, M.2 NGFF разъём, Два охлаждение zones, Корпус вскрытие разъём, ATX разъём питания, ACPI питание управление, 8-pin 12v DC разъём питания, 12V DC или ATX Питание Source, Intel® QuickAssist Technology
- Индикаторы
- UID/remote UID LED; Питание LED; BMC/IPMI Контроль активности LED
- Контроль вентиляторов
- 5x 4-pin вентилятор разъёмы (до 5 вентиляторы); Скорость вентилятора управление, Две зоны охлаждения, 5 вентиляторы с тахометр состояние мониторинг, Состояние мониторинг для скорость управление, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, Поддержка 3-pin вентиляторы (w/o скорость управление)
- Контроль напряжений
- VBAT, Система уровень управление, Поддерживается система управление утилита, Контроль CPU напряжения, Память температура, Корпус вскрытие разъём, 5 -вентилятор состояние, 3.3V дежурный режим, 1.2V (VDIMM), 1.05 (PCH), +5V дежурный режим, +5V, +3.3V, +12V
- Контроль температуры
- Тепловой управление для 5 вентилятор разъёмы; CPU тепловой защита поддержка
Процессорная подсистема
- Количество ядер
- до 16 ядра / 18MB кэш
- Процессоры и сокет
- Intel® Atom® процессор P5342; Один сокет FCBGA-2106 поддерживается, CPU TDP поддерживается до 71W TDP
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0
- Программные средства управления
- Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO); IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка
- Тип BIOS
- 32MB AMI UEFI
- Управление электропитанием
- Включение питания режим для AC питание восстановление, ATX Питание разъём, +12V Питание DC Вход, CPU тепловой защита поддержка для процессор защита
- Функции
- Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Блокировка системной конфигурации
- Функции BIOS
- UEFI 2.7; SMBIOS 3.0 или новее; ACPI 6.0 или новее
Условия эксплуатации
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 10% - 85% (без конденсации)
- Рабочая температура
- 0°C - 60°C (32°F - 140°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
