Артикул: MBD-A2SDi-H-TP4F
В наличии

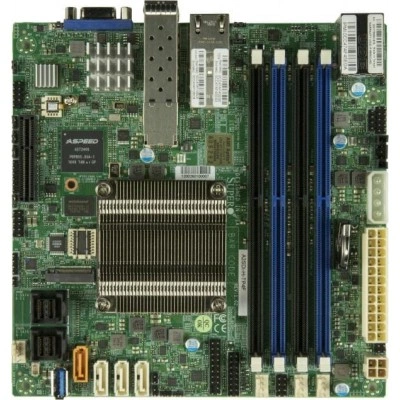

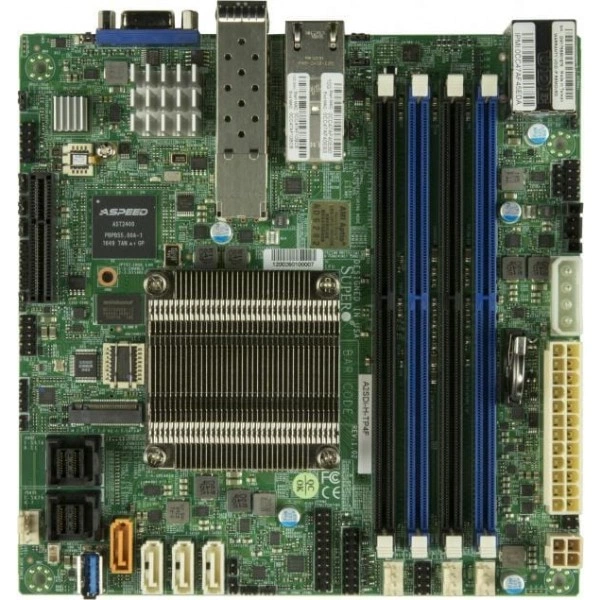

Материнская плата Supermicro A2SDi-H-TP4F (MBD-A2SDi-H-TP4F) Mini-ITX, FCBGA-1310, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro A2SDi-H-TP4F
Supermicro A2SDi-H-TP4F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Mini-ITX.
Габариты - 6.7" x 6.7" (17.02cm x 17.02cm).
Процессоры и сокет - Intel® Atom® процессор C3958; Один сокет FCBGA-1310 поддерживается, CPU TDP поддерживается до 31W TDP.
Количество ядер - до 16 ядра, 16 потоки / 16MB кэш.
Количество слотов DIMM - 4 слотов DIMM; до 256GB ECC RDIMM, DDR4-2400MT/s; до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
При подборе фиксируют точное исполнение MBD-A2SDi-H-TP4F. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
При планировании вычислений выделяют операции, требующие процессорных ресурсов. Это помогает оценить конфигурацию до закупки дополнительных компонентов.
Технические особенности
- Форм-фактор: Mini-ITX
- Габариты: 6.7" x 6.7" (17.02cm x 17.02cm)
- Процессоры и сокет: Intel® Atom® процессор C3958; Один сокет FCBGA-1310 поддерживается, CPU TDP поддерживается до 31W TDP
- Количество ядер: до 16 ядра, 16 потоки / 16MB кэш
- Количество слотов DIMM: 4 слотов DIMM; до 256GB ECC RDIMM, DDR4-2400MT/s; до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s
- Относительная влажность хранения: 10% - 95% (без конденсации)
- Модель: A2SDi-H-TP4F
- Сетевые порты LAN: 2 SFP+; 2 RJ45 10GBase-T порты
- Сетевые контроллеры: Четыре LAN с Intel® C3000 SoC, 2 10GBaseT и 2 10Gb SFP+
- Рабочая относительная влажность: 10% - 85% (без конденсации)
- Графическая подсистема: 1 ASPEED AST2400 BMC порты
- Контроль напряжений: VBAT, Система температура, Система уровень управление, Поддерживается система управление утилита, Контроль CPU напряжения, Корпус вскрытие разъём, 4 вентиляторы с тахометр мониторинг, 4 -вентилятор состояние, 1.2V (VDIMM), 1.05 (PCH), +5V, +12V, +1.8V, VCGI
- Скорость памяти: 2400/2133/1866/1600 MT/s ECC/non-ECC DDR4 RDIMM Небуферизованная и /
- Объёмы модулей DIMM: 4GB, 8GB, 16GB, 32GB, 64GB
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро A2SDi-H-TP4F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При сборке системы сначала определяют состав сопрягаемых компонентов. Изделие подбирают по технической спецификации проекта.
В вычислительном проекте учитывают баланс обработки и обмена данными. Конфигурацию оборудования согласуют с методикой работы приложения.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
При установке плат учитывают расположение соседних компонентов. Доступ к креплению и кабелям проверяют вместе с выбранным монтажным исполнением.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
При организации соединений учитывают направление выхода разъёмов. Это помогает согласовать кабель с монтажной геометрией устройств.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro A2SDi-TP8F. Этот вариант рассматривают для проекта со следующими требованиями: 1GbE, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro A2SDi-LN4F. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 1GbE, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
При изменении состава устройств пересматривают схему подключений. После сборки проверяют обнаружение оборудования и его рабочий режим.
Комплектация
При подборе MBD-A2SDi-H-TP4F согласуйте комплект оборудования с проектной схемой монтажа и подключений. Для комплектования платформы используются CBL-0044L, CBL-SAST-0616, MCP-260-00098-0N, MCP-260-00100-0B. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-A2SDi-H-TP4F
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порты
- Графическая подсистема
- 1 ASPEED AST2400 BMC порты
- Интерфейсы SATA
- SoC контроллер для 12 SATA3 (6 Gbps) порты; 12 SATA3 (6Gbps) порты
- Поддержка DOM
- 1 SuperDOM (Disk on Module) порты
- Поддержка TPM
- 1 TPM Разъём
- Последовательный порт
- 1 COM
- Разъёмы M.2
- M.2 Интерфейс: SATA; PCIe 3.0 x2; Форм-фактор: 2280, 2242; Ключ: M-key
- Сетевые контроллеры
- Четыре LAN с Intel® C3000 SoC, 2 10GBaseT и 2 10Gb SFP+
- Сетевые порты LAN
- 2 SFP+; 2 RJ45 10GBase-T порты
- Слоты PCIe
- 1 PCIe 3.0 x4
- Удалённое управление IPMI
- ASPEED AST2400 BMC
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-A2SDi-H-TP4F
- Бренд
- Supermicro
- Габариты
- 6.7" x 6.7" (17.02cm x 17.02cm)
- Модель
- A2SDi-H-TP4F
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Mini-ITX
Оперативная память
- Количество слотов DIMM
- 4 слотов DIMM; до 256GB ECC RDIMM, DDR4-2400MT/s; до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s
- Контроль ошибок памяти
- Исправление однобитовые ошибки
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB, 32GB, 64GB
- Скорость памяти
- 2400/2133/1866/1600 MT/s ECC/non-ECC DDR4 RDIMM Небуферизованная и /
Питание и охлаждение
- Дополнительные функции
- WOL, UID, Система уровень управление, RoHS, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, Корпус вскрытие разъём, Корпус вскрытие контроль, ATX разъём питания, 12V DC или ATX Питание Source, SDDC, Innovation Engine, 4-pin 12v DC разъём питания
- Индикаторы
- UID/remote UID LED
- Контроль вентиляторов
- 4x 4-pin вентилятор разъёмы (до 4 вентиляторы); Тепловой управление тахометр вентилятор разъёмы, Система уровень управление, Скорость вентилятора управление, Две зоны охлаждения, 4 вентиляторы с тахометр мониторинг, Состояние мониторинг для скорость управление, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, Индикатор перегрева индикация, Поддержка 3-pin вентиляторы (w/o скорость управление)
- Контроль напряжений
- VBAT, Система температура, Система уровень управление, Поддерживается система управление утилита, Контроль CPU напряжения, Корпус вскрытие разъём, 4 вентиляторы с тахометр мониторинг, 4 -вентилятор состояние, 1.2V (VDIMM), 1.05 (PCH), +5V, +12V, +1.8V, VCGI
- Контроль температуры
- CPU тепловой защита поддержка
Процессорная подсистема
- Количество ядер
- до 16 ядра, 16 потоки / 16MB кэш
- Процессоры и сокет
- Intel® Atom® процессор C3958; Один сокет FCBGA-1310 поддерживается, CPU TDP поддерживается до 31W TDP
Управление и совместимость
- Программные средства управления
- Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO); SuperDoctor 5, IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- Включение питания режим для AC питание восстановление, ATX Питание разъём, +12V Питание DC Вход, CPU тепловой защита поддержка для процессор защита
- Функции BIOS
- UEFI 2.4; SMBIOS 2.7.1
Условия эксплуатации
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 10% - 85% (без конденсации)
- Рабочая температура
- 0°C - 60°C (32°F - 140°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
