Артикул: MBD-A2SDi-H-TF
В наличии

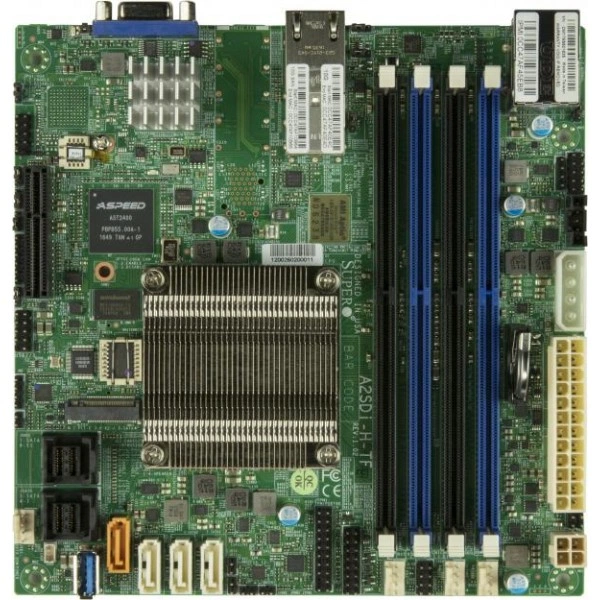

Материнская плата Supermicro A2SDi-H-TF (MBD-A2SDi-H-TF) Mini-ITX, FCBGA-1310, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro A2SDi-H-TF
Supermicro A2SDi-H-TF - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Mini-ITX.
Габариты - 6.7" x 6.7" (17.02cm x 17.02cm).
Процессоры и сокет - Intel® Atom® процессор C3758; Один сокет FCBGA-1310 поддерживается, CPU TDP поддерживается до 25W TDP.
Количество ядер - до 8 ядра, 8 потоки / 16MB кэш.
Количество слотов DIMM - 4 слотов DIMM; до 256GB ECC RDIMM, DDR4-2400MT/s; до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s.
При изменении состава устройств пересматривают схему подключений. После сборки проверяют обнаружение оборудования и его рабочий режим.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
При подборе фиксируют точное исполнение MBD-A2SDi-H-TF. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
При установке плат учитывают расположение соседних компонентов. Доступ к креплению и кабелям проверяют вместе с выбранным монтажным исполнением.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Технические особенности
- Форм-фактор: Mini-ITX
- Габариты: 6.7" x 6.7" (17.02cm x 17.02cm)
- Процессоры и сокет: Intel® Atom® процессор C3758; Один сокет FCBGA-1310 поддерживается, CPU TDP поддерживается до 25W TDP
- Количество ядер: до 8 ядра, 8 потоки / 16MB кэш
- Количество слотов DIMM: 4 слотов DIMM; до 256GB ECC RDIMM, DDR4-2400MT/s; до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s
- Видеовыходы: 1 VGA порты
- Чипсет: Система on Микросхема
- Относительная влажность хранения: 10% - 95% (без конденсации)
- Функции BIOS: UEFI 2.4; SMBIOS 2.7.1
- Объёмы модулей DIMM: 4GB, 8GB, 16GB, 32GB, 64GB
- Графическая подсистема: 1 ASPEED AST2400 BMC порты
- Индикаторы: UID/remote UID LED
- Контроль ошибок памяти: Исправление однобитовые ошибки
- Рабочая относительная влажность: 10% - 85% (без конденсации)
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро A2SDi-H-TF подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для обслуживания заранее составляют перечень сопрягаемых компонентов. Он помогает подготовить оборудование под согласованную конфигурацию.
На этапе разработки проверяют доступ к интерфейсам и обслуживанию. Это помогает согласовать конструкцию оборудования с будущим применением.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
При сборке оставляют доступ к фиксаторам соединений. После укладки проверяют состояние кабеля и расположение подключений.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro A2SDi-TP8F. При подборе для другой конфигурации полезно проверить такое исполнение: 1GbE, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro A2SDi-LN4F. При подборе для другой конфигурации полезно проверить такое исполнение: 1GbE, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Комплектация
При заказе согласуйте состав позиции MBD-A2SDi-H-TF вместе с монтажными принадлежностями для выбранной установки. Для комплектования платформы используются CBL-0044L, CBL-SAST-0616, MCP-260-00098-0N, MCP-260-00100-0B. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-A2SDi-H-TF
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порты
- Графическая подсистема
- 1 ASPEED AST2400 BMC порты
- Интерфейсы SATA
- SoC контроллер для 12 SATA3 (6 Gbps) порты; 12 SATA3 (6Gbps) порты
- Поддержка DOM
- 1 SuperDOM (Disk on Module) порты
- Поддержка TPM
- 1 TPM Разъём
- Последовательный порт
- 1 COM
- Разъёмы M.2
- M.2 Интерфейс: SATA; PCIe 3.0 x2; Форм-фактор: 2280, 2242; Ключ: M-key
- Сетевые контроллеры
- Два LAN с Intel® C3000 SoC, 2 10GBaseT
- Сетевые порты LAN
- 2 RJ45 10GBase-T порты
- Слоты PCIe
- 1 PCIe 3.0 x4
- Удалённое управление IPMI
- ASPEED AST2400 BMC
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-A2SDi-H-TF
- Бренд
- Supermicro
- Габариты
- 6.7" x 6.7" (17.02cm x 17.02cm)
- Модель
- A2SDi-H-TF
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Mini-ITX
Оперативная память
- Количество слотов DIMM
- 4 слотов DIMM; до 256GB ECC RDIMM, DDR4-2400MT/s; до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s
- Контроль ошибок памяти
- Исправление однобитовые ошибки
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB, 32GB, 64GB
- Скорость памяти
- 2400/2133/1866/1600 MT/s ECC/non-ECC DDR4 RDIMM Небуферизованная и /
Питание и охлаждение
- Дополнительные функции
- WOL, UID, Система уровень управление, RoHS, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, Корпус вскрытие разъём, Корпус вскрытие контроль, ATX разъём питания, 12V DC или ATX Питание Source, SDDC, Innovation Engine, 4-pin 12v DC разъём питания
- Индикаторы
- UID/remote UID LED
- Контроль вентиляторов
- 4x 4-pin вентилятор разъёмы (до 4 вентиляторы); Тепловой управление тахометр вентилятор разъёмы, Система уровень управление, Скорость вентилятора управление, Две зоны охлаждения, 4 вентиляторы с тахометр мониторинг, Состояние мониторинг для скорость управление, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, Индикатор перегрева индикация, Поддержка 3-pin вентиляторы (w/o скорость управление)
- Контроль напряжений
- VBAT, Система температура, Система уровень управление, Поддерживается система управление утилита, Контроль CPU напряжения, Корпус вскрытие разъём, 4 вентиляторы с тахометр мониторинг, 4 -вентилятор состояние, 1.2V (VDIMM), 1.05 (PCH), +5V, +12V, +1.8V, VCGI
- Контроль температуры
- CPU тепловой защита поддержка
Процессорная подсистема
- Количество ядер
- до 8 ядра, 8 потоки / 16MB кэш
- Процессоры и сокет
- Intel® Atom® процессор C3758; Один сокет FCBGA-1310 поддерживается, CPU TDP поддерживается до 25W TDP
Управление и совместимость
- Программные средства управления
- Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO); SuperDoctor 5, IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- Включение питания режим для AC питание восстановление, ATX Питание разъём, +12V Питание DC Вход, CPU тепловой защита поддержка для процессор защита
- Функции BIOS
- UEFI 2.4; SMBIOS 2.7.1
Условия эксплуатации
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 10% - 85% (без конденсации)
- Рабочая температура
- 0°C - 60°C (32°F - 140°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
