Артикул: MBD-A2SAP-L1
В наличии

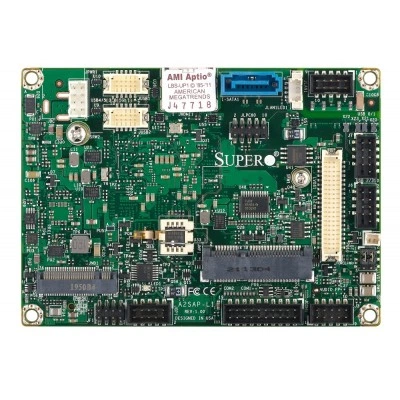

Материнская плата Supermicro A2SAP-L1 (MBD-A2SAP-L1) Pico-ITX, FCBGA-1296, DDR3
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro A2SAP-L1
Supermicro A2SAP-L1 - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Pico-ITX.
Габариты - 4" x 2.83" (10.16cm x 7.19cm).
Процессоры и сокет - Intel® Atom® процессор E3940Single сокет FCBGA-1296 поддерживается, CPU TDP поддерживается до 9.5W TDP.
Ядра и кэш - 4 ядра, 4 потоки / 2MB L2 кэш.
Объём памяти - до 8GB небуферизованная non-ECC SO-DIMM, DDR3-1866MHz, в 1 DIMM слот.
Если приложение чувствительно к времени отклика, проверяют поведение всей конфигурации. Само обозначение процессора не заменяет проверку целевого программного обеспечения.
Развитие конфигурации удобнее планировать с резервом под рабочие данные. Для этого заранее определяют текущую потребность и предполагаемый рост задачи.
При подборе фиксируют точное исполнение MBD-A2SAP-L1. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Для длительных расчётов оценивают устойчивость работы под нагрузкой. Состав вычислительной части согласуют с питанием и теплоотводом системы.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Технические особенности
- Форм-фактор: Pico-ITX
- Габариты: 4" x 2.83" (10.16cm x 7.19cm)
- Процессоры и сокет: Intel® Atom® процессор E3940Single сокет FCBGA-1296 поддерживается, CPU TDP поддерживается до 9.5W TDP
- Ядра и кэш: 4 ядра, 4 потоки / 2MB L2 кэш
- Объём памяти: до 8GB небуферизованная non-ECC SO-DIMM, DDR3-1866MHz, в 1 DIMM слот
- Модель: A2SAP-L1
- Слоты PCIe: 1 Half размер Mini-PCI-E (USB2.0 x 1,PCI-E Gen2 x 1)
- Артикул: MBD-A2SAP-L1
- Сетевые порты LAN: 1 1GbE LAN порт (через box разъём)
- Последовательные порты и разъёмы: 1 COM Порт (1 разъём), 2 RS232/422/485
- Порты USB: 4 USB 2.0 порты (4 через разъёмы)2 USB 3.2 Gen1 порты (2 через разъёмы)
- Объёмы модулей DIMM: 2GB, 4GB, 8GB
- Программные средства управления: SuperDoctor® 5, Watchdog; SuperDoctor 5
- Напряжение памяти: 1.35V
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро A2SAP-L1 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В интеграционных проектах важно согласовать электрические и механические подключения. Выбранную конфигурацию проверяют до окончательного размещения.
Для нескольких систем ведут учёт точных моделей и конфигураций. Такая информация помогает планировать комплектование и сопровождение оборудования.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro A2SAP-L, Supermicro A2SAN-L. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro A2SAP-L. Для сопоставления аппаратных возможностей можно рассмотреть вариант: Pico-ITX, количество ядер: до 2 ядра, 2 потоки / 2MB кэш. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro A2SAN-L. Этот вариант рассматривают для проекта со следующими требованиями: 3.5" SBC, количество ядер: до 2 ядра, 2 потоки. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Комплектация
В спецификации поставки для MBD-A2SAP-L1 зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Монтажные принадлежности подбирают по месту установки.
Технические характеристики MBD-A2SAP-L1
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Аудиоподсистема
- ALC 888S HD Аудио
- Видеовыходы
- 1 LVDS порт, 1 HDMI порт,Два канал 48-бит LVDS(максимум. разрешение до 1920x1200@60Hz), HDMI(максимум. разрешение до 3840x2160@30Hz)
- Графическая подсистема
- Intel® HD Graphics Два канал 48-бит LVDS(максимум. разрешение до 1920x1200@60Hz), HDMI(максимум. разрешение до 3840x2160@30Hz)
- Дополнительные интерфейсы
- 1 HD Аудио разъём (Mic-в/Headphone-out) (Примечание:Аудио только поддержка 0~60C) 1 8-бит GPIO разъём 1 SMbus и 5V/1A SATA Питание box разъём 1 2x4-Pin 12V DC-IN питание вход box разъём (2.0mm pitch)
- Интерфейсы SATA
- SoC контроллер для 1 SATA3 (6 Gbps) порты; 1 SATA3 (6Gbps) порт
- Порты USB
- 4 USB 2.0 порты (4 через разъёмы)2 USB 3.2 Gen1 порты (2 через разъёмы)
- Последовательные порты и разъёмы
- 1 COM Порт (1 разъём), 2 RS232/422/485
- Разъёмы M.2
- M.2 Интерфейс: SATA и PCI-E 2.0 x1 и USB 2.0Form Factor: 3042, 2242Key: B-key 1 M.2 2242/3042 B-key (USB2.0 x 1,PCI-E Gen2 x 1,SATA Gen3 x 1)
- Сетевые контроллеры
- Один LAN с Intel® Ethernet Контроллер I210IT; С Box Разъём
- Сетевые порты LAN
- 1 1GbE LAN порт (через box разъём)
- Слоты PCIe
- 1 Half размер Mini-PCI-E (USB2.0 x 1,PCI-E Gen2 x 1)
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-A2SAP-L1
- Бренд
- Supermicro
- Габариты
- 4" x 2.83" (10.16cm x 7.19cm)
- Модель
- A2SAP-L1
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Pico-ITX 2.5" SBC
Оперативная память
- Напряжение памяти
- 1.35V
- Объём памяти
- до 8GB небуферизованная non-ECC SO-DIMM, DDR3-1866MHz, в 1 DIMM слот
- Объёмы модулей DIMM
- 2GB, 4GB, 8GB
- Тип памяти
- DDR3L до 1866Mhz 8GB
Питание и охлаждение
- Дополнительные функции
- ACPI питание управление, Управление из питание-on для восстановление от AC питание потеря, CPU тепловой защита поддержка для процессор защита, M.2 NGFF разъём, RoHS, Система уровень управление, WOL
- Индикаторы
- Дежурный режим alert LED
- Контроль напряжений
- +1.35V, +12V, +3.3V, 3.3V дежурный режим, Память Напряжения, Система уровень управление, Система температура, VBAT, VCGI
- Контроль температуры
- CPU тепловой защита поддержка
Процессорная подсистема
- Процессоры и сокет
- Intel® Atom® процессор E3940Single сокет FCBGA-1296 поддерживается, CPU TDP поддерживается до 9.5W TDP
- Ядра и кэш
- 4 ядра, 4 потоки / 2MB L2 кэш
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5, Watchdog; SuperDoctor 5
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- +12V Питание DC InputACPI Питание ManagementControl из питание-on для восстановление от AC питание lossForce Питание On by Перемычка
- Функции BIOS
- ACPI 6.0SMBIOS 3.0UEFI 2.5PCI FW 3.0
Условия эксплуатации
- Относительная влажность хранения
- 10% ~ 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- -30°C ~ 75°C (-22°F ~ 167°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
