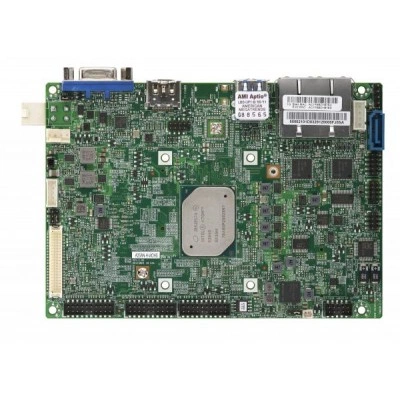

Материнская плата Supermicro A2SAN-H-WOHS (MBD-A2SAN-H-WOHS) FCBGA-1296, DDR3, количество ядер: до 4 ядра, 4 потоки / 2MB кэш
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro A2SAN-H-WOHS
Supermicro A2SAN-H-WOHS - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - 3.5" SBC.
Габариты - 5.7" x 4" (14.6cm x 10.16cm).
Процессоры и сокет - Intel® Atom® процессор E3940; Один сокет FCBGA-1296 поддерживается, CPU TDP поддерживается до 9.5W TDP.
Количество ядер - до 4 ядра, 4 потоки / 2MB кэш.
Количество слотов DIMM - 1 слотов DIMM; до 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
При подборе фиксируют точное исполнение MBD-A2SAN-H-WOHS. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Для длительных расчётов оценивают устойчивость работы под нагрузкой. Состав вычислительной части согласуют с питанием и теплоотводом системы.
Технические особенности
- Форм-фактор: 3.5" SBC
- Габариты: 5.7" x 4" (14.6cm x 10.16cm)
- Процессоры и сокет: Intel® Atom® процессор E3940; Один сокет FCBGA-1296 поддерживается, CPU TDP поддерживается до 9.5W TDP
- Количество ядер: до 4 ядра, 4 потоки / 2MB кэш
- Количество слотов DIMM: 1 слотов DIMM; до 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s
- Сетевые контроллеры: Два LAN с Intel® Ethernet Контроллер I210IT
- Объёмы модулей DIMM: 2GB, 4GB, 8GB
- Контроль вентиляторов: 1x 4-pin вентилятор разъём (до 1 вентилятор); Тепловой управление тахометр вентилятор разъёмы; Система уровень управление; PWM вентилятор скорость управление; Низкий шум вентилятор скорость управление; Скорость вентилятора управление
- Функции BIOS: ACPI 6.0; SMBIOS 3.0; UEFI 2.5; PCI FW 3.0
- Контроль температуры: CPU тепловой защита поддержка
- Графическая подсистема: 1 Intel® HD Graphics порты
- Поддержка TPM: 1 TPM Микросхема
- Рабочая температура: -30°C - 75°C (-22°F - 167°F)
- Контроль напряжений: VBAT, Система температура, Система уровень управление, 3.3V дежурный режим, +5V, +3.3V, +12V, +1.35V, VCGI
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро A2SAN-H-WOHS подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В интеграционных проектах важно согласовать электрические и механические подключения. Выбранную конфигурацию проверяют до окончательного размещения.
В проектах разработки полезно зафиксировать повторяемую конфигурацию. Все используемые компоненты включают в техническую спецификацию стенда.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro A2SAN-L-WOHS, Supermicro A2SAN-H. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Конструкция

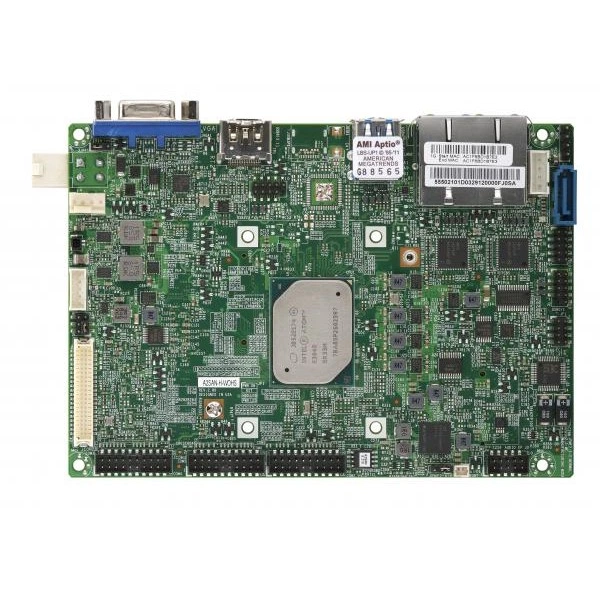

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
При выборе CPU учитывают аппаратную совместимость и тепловой режим. Настройку вычислительной платформы проверяют на нагрузке, близкой к рабочей.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro A2SAN-L-WOHS. Для сопоставления аппаратных возможностей можно рассмотреть вариант: количество ядер: до 2 ядра, 2 потоки / 2MB кэш, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
В качестве аналога рассмотрите Supermicro A2SAN-H. В спецификации альтернативного проекта ориентиром служат параметры: количество ядер: до 4 ядра, 4 потоки, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
При планировании вычислений выделяют операции, требующие процессорных ресурсов. Это помогает оценить конфигурацию до закупки дополнительных компонентов.
Комплектация
При заказе согласуйте состав позиции MBD-A2SAN-H-WOHS вместе с монтажными принадлежностями для выбранной установки. Для комплектования платформы используются CBL-OTHR-0986, CBL-CUSB-0984, CBL-SAST-0881, CBL-PWEX-0982. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-A2SAN-H-WOHS
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порты, 1 48-бит LVDS порты
- Графическая подсистема
- 1 Intel® HD Graphics порты
- Дополнительные интерфейсы
- 1 8-бит GPIO разъём; 1 SMBus разъём; 1 Система Вентилятор; 1 Panel backlight питание разъём; 1 Speaker; 1 HD Аудио разъём (Mic-в/Headphone-out)
- Интерфейсы SATA
- SoC контроллер для 1 SATA3 (6 Gbps) порты; 1 SATA3 (6Gbps) порты
- Поддержка TPM
- 1 TPM Микросхема
- Последовательный порт
- 6 COM Порт (6 разъём)
- Разъёмы M.2
- M.2 Интерфейс: SATA; PCIe 2.0 x1; USB 2.0; Форм-фактор: 2280; Ключ: B-key
- Сетевые контроллеры
- Два LAN с Intel® Ethernet Контроллер I210IT
- Сетевые порты LAN
- 2 RJ45
- Слоты PCIe
- 1 x Полный размер Mini-PCIe (USB2.0 x 1,PCIe Gen2 x 1); 1 x M.2 2280 B-key для SATA или PCIe SSD (2242/3042 B-key M.2 модуль is поддерживается by extender монтажная планка)
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-A2SAN-H-WOHS
- Бренд
- Supermicro
- Габариты
- 5.7" x 4" (14.6cm x 10.16cm)
- Модель
- A2SAN-H-WOHS
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- 3.5" SBC
Оперативная память
- Количество слотов DIMM
- 1 слотов DIMM; до 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s
- Напряжение памяти
- 1.35V
- Объёмы модулей DIMM
- 2GB, 4GB, 8GB
- Скорость памяти
- 1866 MT/s non-ECC DDR3 SODIMM Небуферизованная DDR3L до 8GB
Питание и охлаждение
- Дополнительные функции
- WOL, Система уровень управление, RoHS, M.2 NGFF разъём, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, ACPI питание управление, 4-pin 12v DC разъём питания
- Индикаторы
- Дежурный режим alert LED
- Контроль вентиляторов
- 1x 4-pin вентилятор разъём (до 1 вентилятор); Тепловой управление тахометр вентилятор разъёмы; Система уровень управление; PWM вентилятор скорость управление; Низкий шум вентилятор скорость управление; Скорость вентилятора управление
- Контроль напряжений
- VBAT, Система температура, Система уровень управление, 3.3V дежурный режим, +5V, +3.3V, +12V, +1.35V, VCGI
- Контроль температуры
- CPU тепловой защита поддержка
Процессорная подсистема
- Количество ядер
- до 4 ядра, 4 потоки / 2MB кэш
- Процессоры и сокет
- Intel® Atom® процессор E3940; Один сокет FCBGA-1296 поддерживается, CPU TDP поддерживается до 9.5W TDP
Управление и совместимость
- Программные средства управления
- Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO); SuperDoctor 5
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- Управление питанием ACPI, +12V Питание DC Вход, Управление из питание-on для восстановление от AC питание потеря, Force Питание On by Перемычка
- Функции BIOS
- ACPI 6.0; SMBIOS 3.0; UEFI 2.5; PCI FW 3.0
Условия эксплуатации
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- -30°C - 75°C (-22°F - 167°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
