Артикул: MBD-A1SRM-LN7F-2358
В наличии

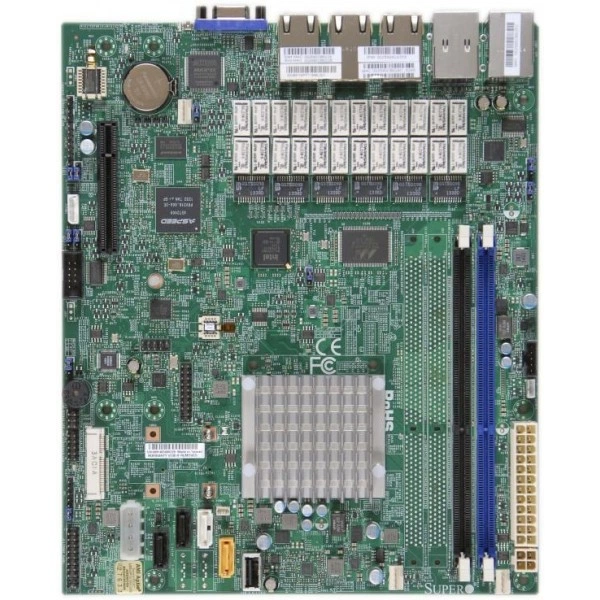

Материнская плата Supermicro A1SRM-LN7F-2358 (MBD-A1SRM-LN7F-2358) FCBGA-1283, DDR3, IPMI
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro A1SRM-LN7F-2358
Supermicro A1SRM-LN7F-2358 - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - mATX.
Габариты - 8" x 9.6" (20.32cm x 24.38cm).
Процессоры и сокет - Intel® Atom® процессор C2358Single сокет FCBGA-1283 поддерживается, CPU TDP поддержка 7W TDP.
Ядра и кэш - 2 ядра, 2 потоки.
Количество слотов DIMM - 16GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 2 слотов DIMM x8 Ширина только.
Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.
При выборе CPU учитывают аппаратную совместимость и тепловой режим. Настройку вычислительной платформы проверяют на нагрузке, близкой к рабочей.
При подборе фиксируют точное исполнение MBD-A1SRM-LN7F-2358. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Расширение системы планируют под конкретные интерфейсные задачи. Набор устройств проверяют в составе целевой аппаратной конфигурации.
Развитие конфигурации удобнее планировать с резервом под рабочие данные. Для этого заранее определяют текущую потребность и предполагаемый рост задачи.
Технические особенности
- Форм-фактор: mATX
- Габариты: 8" x 9.6" (20.32cm x 24.38cm)
- Процессоры и сокет: Intel® Atom® процессор C2358Single сокет FCBGA-1283 поддерживается, CPU TDP поддержка 7W TDP
- Ядра и кэш: 2 ядра, 2 потоки
- Количество слотов DIMM: 16GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 2 слотов DIMM x8 Ширина только
- Тип BIOS: AMI UEFI
- Контроль ошибок памяти: Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память)
- Функции BIOS: ACPI 5.0DMI 2.3SMBIOS 2.7.1Plug and Play (PnP)
- Графическая подсистема: ASPEED AST2400 BMC
- Последовательные порты и разъёмы: 2 COM Порты (1 задний, 1 разъём); 2 fast UART 16550 последовательный
- Программные средства управления: IPMI (Интеллектуальный Платформа Управление Интерфейс) v2.0 с KVM поддержка, IPMI2.0, NMI, SUM, SuperDoctor® 5, Watchdog; IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка
- Чипсет: Система on Микросхема
- Управление электропитанием: Управление питанием ACPI
- Интерфейсы SATA: SoC контроллер для 2 SATA2 (3 Gbps) порты; 2 SATA3 (6 Gbps); 2 SATA3 (6Gbps) port2 SATA2 (3Gbps) порт
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро A1SRM-LN7F-2358 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для тестовой среды определяют сценарии проверки заранее. Результаты используют при подборе окончательного состава оборудования.
В вычислительном проекте учитывают баланс обработки и обмена данными. Конфигурацию оборудования согласуют с методикой работы приложения.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Кабельную трассу планируют с учётом доступного пространства. Разъёмы располагают так, чтобы соединение можно было проверить после сборки.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro A1SRM-LN7F-2758. В спецификации альтернативного проекта ориентиром служат параметры: ECC DDR3, mATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro A1SRi-2358F. Этот вариант рассматривают для проекта со следующими требованиями: Mini-ITX, ECC DDR3. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Комплектация
Комплектование позиции MBD-A1SRM-LN7F-2358 удобно проверить по перечню компонентов вашей системы до оформления заказа. Требуемые подключения согласуют вместе с оборудованием системы.
Технические характеристики MBD-A1SRM-LN7F-2358
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Графическая подсистема
- ASPEED AST2400 BMC
- Дополнительные интерфейсы
- 3 Pair LAN Bypass Порты
- Интерфейсы SATA
- SoC контроллер для 2 SATA2 (3 Gbps) порты; 2 SATA3 (6 Gbps); 2 SATA3 (6Gbps) port2 SATA2 (3Gbps) порт
- Поддержка TPM
- TPM Разъём
- Порты USB
- 7 USB 2.0 порты (4 задний + 2 через разъёмы + 1 Тип A)
- Последовательные порты и разъёмы
- 2 COM Порты (1 задний, 1 разъём); 2 fast UART 16550 последовательный
- Сетевые контроллеры
- Четыре LAN с Intel® C2000 SoC; LAN Bypass; Два LAN с Intel® Ethernet Контроллер I350-AM2; LAN Bypass; Один LAN с Intel® Ethernet Контроллер I210-AT; Управление Порт с общий IPMI
- Сетевые порты LAN
- 7 RJ45 Gigabit Ethernet LAN порты
- Слоты PCIe
- 1 PCI-E 2.0 x4 (в x8 слот)
- Удалённое управление IPMI
- ASPEED AST2400 BMCSupport для Интеллектуальный Платформа Управление Интерфейс v.2.0Shared LAN Только
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-A1SRM-LN7F-2358
- Бренд
- Supermicro
- Габариты
- 8" x 9.6" (20.32cm x 24.38cm)
- Модель
- A1SRM-LN7F-2358
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- mATX
Оперативная память
- Количество слотов DIMM
- 16GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 2 слотов DIMM x8 Ширина только
- Контроль ошибок памяти
- Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.35V, 1.5V
Питание и охлаждение
- Дополнительные функции
- 12V DC или ATX Питание Source, 4-pin 12v DC разъём питания, ACPI питание управление, ATX Питание разъём, Корпус вскрытие контроль, Корпус вскрытие разъём, Управление из питание-on для восстановление от AC питание потеря, CPU тепловой защита поддержка для процессор защита, Intel® QuickAssist Technology, RoHS, Система уровень управление, UID, WOL
- Индикаторы
- CPU / Система Индикатор перегрева, UID/Удалённый UID
- Контроль вентиляторов
- 3x 4-pin вентилятор разъёмы (до 3 вентиляторы), Скорость вентилятора управление, Низкий шум вентилятор скорость управление, Индикатор перегрева индикация, PWM вентилятор скорость управление, Система уровень управление, Тепловой управление тахометр вентилятор разъёмы
- Контроль напряжений
- +1.8V, +12V, +3.3V, +5V, +5V дежурный режим, Корпус вскрытие разъём, Память, Память Напряжения, Поддерживается система управление утилита, Система уровень управление, Система температура
- Контроль температуры
- CPU тепловой защита поддержка
Процессорная подсистема
- Процессоры и сокет
- Intel® Atom® процессор C2358Single сокет FCBGA-1283 поддерживается, CPU TDP поддержка 7W TDP
- Ядра и кэш
- 2 ядра, 2 потоки
Управление и совместимость
- Программные средства управления
- IPMI (Интеллектуальный Платформа Управление Интерфейс) v2.0 с KVM поддержка, IPMI2.0, NMI, SUM, SuperDoctor® 5, Watchdog; IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- Управление питанием ACPI
- Функции BIOS
- ACPI 5.0DMI 2.3SMBIOS 2.7.1Plug and Play (PnP)
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 10% ~ 85% (без конденсации)
- Рабочая температура
- 0°C ~ 60°C (32°F ~ 140°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
