Артикул: MBD-A1SRM-LN5F-2358
В наличии

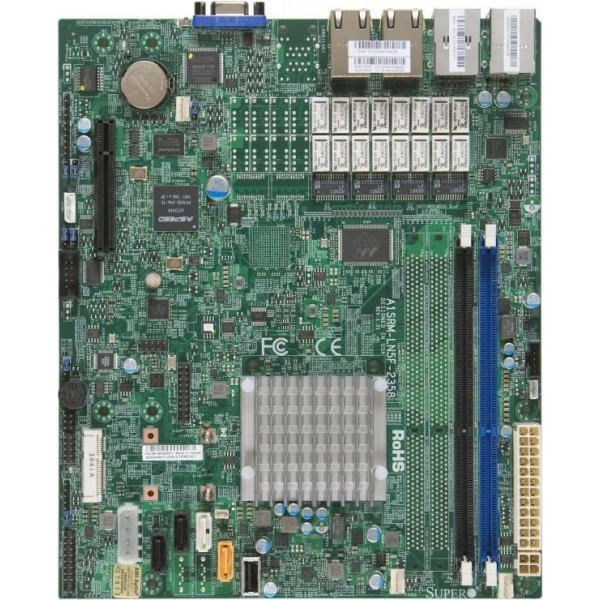

Материнская плата Supermicro A1SRM-LN5F-2358 (MBD-A1SRM-LN5F-2358) FCBGA-1283, DDR3, IPMI
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro A1SRM-LN5F-2358
Supermicro A1SRM-LN5F-2358 - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - mATX.
Габариты - 8" x 9.6" (20.32cm x 24.38cm).
Процессоры и сокет - Intel® Atom® процессор C2358Single сокет FCBGA-1283 поддерживается, CPU TDP поддержка 7W TDP.
Ядра и кэш - 2 ядра, 2 потоки / 2MB L2 кэш.
Количество слотов DIMM - 16GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 2 слотов DIMM x8 Ширина только.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
При комплектовании памяти сопоставляют обозначения модулей и требования системы. Проверку выполняют до окончательного размещения оборудования.
При подборе фиксируют точное исполнение MBD-A1SRM-LN5F-2358. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Объём памяти рассчитывают по рабочему набору данных приложения. Схему установки модулей согласуют с параметрами выбранной платформы.
Технические особенности
- Форм-фактор: mATX
- Габариты: 8" x 9.6" (20.32cm x 24.38cm)
- Процессоры и сокет: Intel® Atom® процессор C2358Single сокет FCBGA-1283 поддерживается, CPU TDP поддержка 7W TDP
- Ядра и кэш: 2 ядра, 2 потоки / 2MB L2 кэш
- Количество слотов DIMM: 16GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 2 слотов DIMM x8 Ширина только
- Последовательные порты и разъёмы: 2 COM Порты (1 задний, 1 разъём); 2 fast UART 16550 последовательный
- Удалённое управление IPMI: ASPEED AST2400 BMCIPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN supportShared LAN Только
- Сетевые порты LAN: 5 RJ45 Gigabit Ethernet LAN порты
- Модель: A1SRM-LN5F-2358
- Контроль вентиляторов: 3x 4-pin вентилятор разъёмы (до 3 вентиляторы), Скорость вентилятора управление, Низкий шум вентилятор скорость управление, Индикатор перегрева индикация, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, PWM вентилятор скорость управление, Система уровень управление, Тепловой управление тахометр вентилятор разъёмы
- Объёмы модулей DIMM: 2GB, 4GB, 8GB, 16GB
- Контроль температуры: Adaptive Тепловой Мониторинг, PECI 3.0, CPU тепловой защита поддержка, Мониторинг для CPU и корпус окружающая среда
- Дополнительные интерфейсы: 2 Pairs LAN Bypass Порты
- Артикул: MBD-A1SRM-LN5F-2358
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро A1SRM-LN5F-2358 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В парке оборудования учитывают различия аппаратных исполнений. Совместимость деталей проверяют по конкретной системе.
Для расчётных приложений заранее определяют объём рабочих данных. После этого выбирают состав ресурсов и проверяют его на стенде.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Расширение системы планируют под конкретные интерфейсные задачи. Набор устройств проверяют в составе целевой аппаратной конфигурации.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Кабельную трассу планируют с учётом доступного пространства. Разъёмы располагают так, чтобы соединение можно было проверить после сборки.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro A1SRM-LN7F-2758. В спецификации альтернативного проекта ориентиром служат параметры: ECC DDR3, mATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro A1SRi-2358F. Для сопоставления аппаратных возможностей можно рассмотреть вариант: Mini-ITX, ECC DDR3. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Комплектация
В спецификации поставки для MBD-A1SRM-LN5F-2358 зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. В заказе фиксируют принадлежности для конкретного монтажного исполнения.
Технические характеристики MBD-A1SRM-LN5F-2358
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Графическая подсистема
- ASPEED AST2400 BMC
- Дополнительные интерфейсы
- 2 Pairs LAN Bypass Порты
- Интерфейсы SATA
- SoC контроллер для 2 SATA2 (3 Gbps) порты; 2 SATA3 (6 Gbps); 2 SATA3 (6Gbps) port2 SATA2 (3Gbps) порт
- Поддержка TPM
- TPM Разъём
- Порты USB
- 7 USB 2.0 порты (4 задний + 2 через разъёмы + 1 Тип A)
- Последовательные порты и разъёмы
- 2 COM Порты (1 задний, 1 разъём); 2 fast UART 16550 последовательный
- Сетевые контроллеры
- Четыре LAN с Intel® C2000 SoC; I354, 2 пары LAN bypass; Один LAN с Intel® Ethernet Контроллер I210-AT; Управление Порт с Общий IPMI
- Сетевые порты LAN
- 5 RJ45 Gigabit Ethernet LAN порты
- Слоты PCIe
- 1 PCI-E 2.0 x4 (в x8 слот)
- Удалённое управление IPMI
- ASPEED AST2400 BMCIPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN supportShared LAN Только
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-A1SRM-LN5F-2358
- Бренд
- Supermicro
- Габариты
- 8" x 9.6" (20.32cm x 24.38cm)
- Модель
- A1SRM-LN5F-2358
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- mATX
Оперативная память
- Количество слотов DIMM
- 16GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 2 слотов DIMM x8 Ширина только
- Контроль ошибок памяти
- Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.35V, 1.5V
- Объёмы модулей DIMM
- 2GB, 4GB, 8GB, 16GB
Питание и охлаждение
- Дополнительные функции
- 12V DC или ATX Питание Source, 4-pin 12v DC разъём питания, ACPI питание управление, ATX Питание разъём, Корпус вскрытие контроль, Корпус вскрытие разъём, Управление из питание-on для восстановление от AC питание потеря, CPU тепловой защита поддержка для процессор защита, Intel® QuickAssist Technology, RoHS, Система уровень управление, UID, WOL
- Индикаторы
- CPU / Система Индикатор перегрева, UID/Удалённый UID
- Контроль вентиляторов
- 3x 4-pin вентилятор разъёмы (до 3 вентиляторы), Скорость вентилятора управление, Низкий шум вентилятор скорость управление, Индикатор перегрева индикация, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, PWM вентилятор скорость управление, Система уровень управление, Тепловой управление тахометр вентилятор разъёмы
- Контроль напряжений
- +1.8V, +12V, +3.3V, +5V, +5V дежурный режим, Корпус вскрытие разъём, Память, Память Напряжения, Поддерживается система управление утилита, Система уровень управление, Система температура
- Контроль температуры
- Adaptive Тепловой Мониторинг, PECI 3.0, CPU тепловой защита поддержка, Мониторинг для CPU и корпус окружающая среда
Процессорная подсистема
- Процессоры и сокет
- Intel® Atom® процессор C2358Single сокет FCBGA-1283 поддерживается, CPU TDP поддержка 7W TDP
- Ядра и кэш
- 2 ядра, 2 потоки / 2MB L2 кэш
Управление и совместимость
- Программные средства управления
- IPMI (Интеллектуальный Платформа Управление Интерфейс) v2.0 с KVM поддержка, IPMI2.0, NMI, SuperDoctor® 5, Watchdog; IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- ACPI Питание ManagementControl из питание-on для восстановление от AC питание потеря
- Функции BIOS
- ACPI 5.0DMI 2.3SMBIOS 2.7.1Plug and Play (PnP)
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 10% ~ 85% (без конденсации)
- Рабочая температура
- 0°C ~ 60°C (32°F ~ 140°F)
- Температура хранения
- -40°C - 70°C (-40°F - 158°F)
