Артикул: CSE-842TQC-865B
В наличии

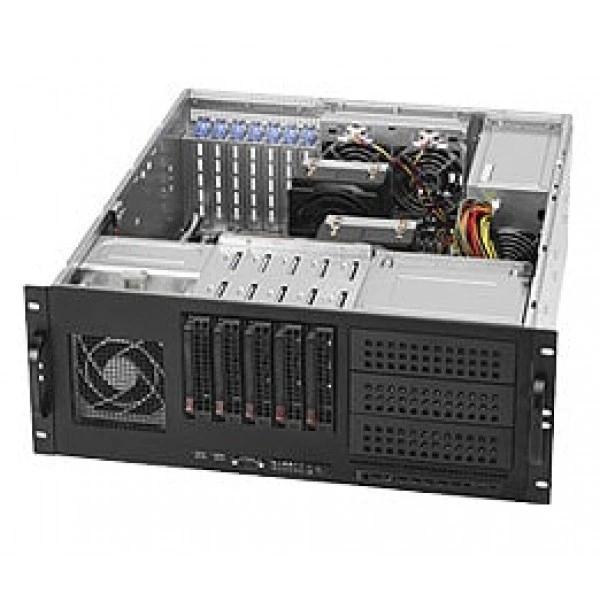

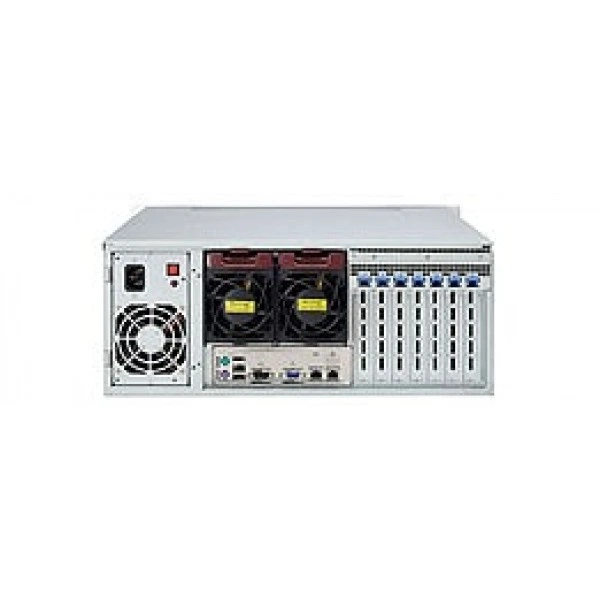

Серверный корпус Supermicro CSE-842TQC-865B 4U/E-ATX/ATX/MicroATX, до 865W, высота: 7" (178 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-842TQC-865B
Supermicro CSE-842TQC-865B - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 4U/E-ATX/ATX/MicroATX.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 7" (178 mm).
Ширина - 17.2" (437 mm).
Глубина - 20.5" (521 mm).
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
При подборе фиксируют точное исполнение CSE-842TQC-865B. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
При установке плат учитывают расположение соседних компонентов. Доступ к креплению и кабелям проверяют вместе с выбранным монтажным исполнением.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Технические особенности
- Форм-фактор: 4U/E-ATX/ATX/MicroATX
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 7" (178 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 20.5" (521 mm)
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
- Блок питания: Эффективность питания: 88%
- Блок питания: Линия +3.3V: Максимум: 30A / Минимум: 0.3A
- Блок питания: Сертификация: Сертифицированный
- Блок питания: Тип выходного подключения: 24pin ATX
- Блок питания: Габариты (L x W x H): 185 x 150 x 86 mm
- Дисковая объединительная плата: 4U 5-Порт Объединительная плата Поддерживается 5x3.5" SAS3/SATA3 HDD/SSD для X11 Платформа,HF,RoHS
- Peripheral накопители: 3 x стандартный 5.25" отсек для накопителя; Опционально 1 x slim DVD-ROM отсек для накопителя
- Индикаторы: 2 Сеть Активность Индикаторы Вентилятор Отказ/Система Over Тепло LED HDD активность LED Питание Состояние LED
- Бренд: Supermicro
- Модель: CSE-842TQC-865B
- Артикул: CSE-842TQC-865B
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-842TQC-865B подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для комплектования оборудования составляют перечень необходимых узлов. Такой подход помогает связать отдельный товар с конкретной установкой.
В проекте хранения сначала определяют характер доступа к данным. Затем согласуют накопители, подключения и режимы работы дисковой подсистемы.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro c311653, Supermicro CBL-0286L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Перед вводом в работу проверяют питание на месте установки. Затем сопоставляют его с параметрами выбранного оборудования.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-842XTQ-R606B. При подборе для другой конфигурации полезно проверить такое исполнение: до 600W, глубина: 20.5" (521 mm). При выборе ориентируются на электрическую нагрузку и схему питания системы.
В качестве аналога рассмотрите Supermicro CSE-842XTQC-R862B. В спецификации альтернативного проекта ориентиром служат параметры: 4U корпус поддержка для материнская плата размер E. ATX 12" x 13", спе, глубина: 20.5" (521 mm). Такой вариант рассматривают для монтажного пространства соответствующего формата.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Комплектация
В спецификации поставки для CSE-842TQC-865B зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются MCP-290-00059-0B, MCP-290-00058-0N, CBL-0153L, MCP-290-00057-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-842TQC-865B
Идентификация
- Артикул
- CSE-842TQC-865B
- Бренд
- Supermicro
- Модель
- CSE-842TQC-865B
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 7 полная высота & полная длина расширение слот
Конструкция и монтаж
- Высота
- 7" (178 mm)
- Габариты упаковки (W x H x L)
- 25.6" (650 mm) x 13.5" (343 mm) x 29" (737 mm)
- Глубина
- 20.5" (521 mm)
- Дисковая объединительная плата
- 4U 5-Порт Объединительная плата Поддерживается 5x3.5" SAS3/SATA3 HDD/SSD для X11 Платформа,HF,RoHS
- Индикаторы
- 2 Сеть Активность Индикаторы Вентилятор Отказ/Система Over Тепло LED HDD активность LED Питание Состояние LED
- Кнопки
- Питание On/Off кнопка Система Кнопка сброса
- Масса брутто
- 46 lbs (20.87 kg)
- Масса нетто
- 36 lbs (16.33 kg)
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Порты
- 2x USB 3.0 Порт
- Система Мониторинг
- Корпус вскрытие коммутатор
- Форм-фактор
- 4U стоечный корпус - поддерживается для максимум материнская плата sizes: 12" x 13" E-ATX/ATX/MicroATX
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI CCC CE/EMC FCC class B TUV/CB UL/CUL
- Блок питания: Блоки питания
- PS2/ATX 865W Multi-Выход Блок питания с резервируемое охлаждение вентилятор и SMBus
- Блок питания: Выходная мощность и входное питание
- 865W с Вход 100 - 240Vac
- Блок питания: Габариты (L x W x H)
- 185 x 150 x 86 mm
- Блок питания: Линия +12V
- Максимум: 70A / Минимум: 1A (100Vac - 240Vac)
- Блок питания: Линия +12Vsb
- Максимум: NAA
- Блок питания: Линия +3.3V
- Максимум: 30A / Минимум: 0.3A
- Блок питания: Линия +5V
- Максимум: 30A / Минимум: 0.3A
- Блок питания: Линия +5Vsb
- Максимум: 6.5A / Минимум: 0A
- Блок питания: Линия -12V
- Максимум: 1A / Минимум: 0A
- Блок питания: Сертификация
- Сертифицированный
- Блок питания: Тип выходного подключения
- 24pin ATX
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 88%
- Вентиляторы
- 1 x 9cm горячая замена охлаждение вентиляторы Передний, 5K RPM 2 x 8cm горячая замена резервируемое PWM охлаждение вентиляторы Задний, 9.4K RPM
Подсистема хранения
- Peripheral накопители
- 3 x стандартный 5.25" отсек для накопителя; Опционально 1 x slim DVD-ROM отсек для накопителя
- дисковых отсеков
- 5 x 3.5" горячая замена SAS/SATA
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
