Артикул: CSE-842XTQ-R606B
В наличии

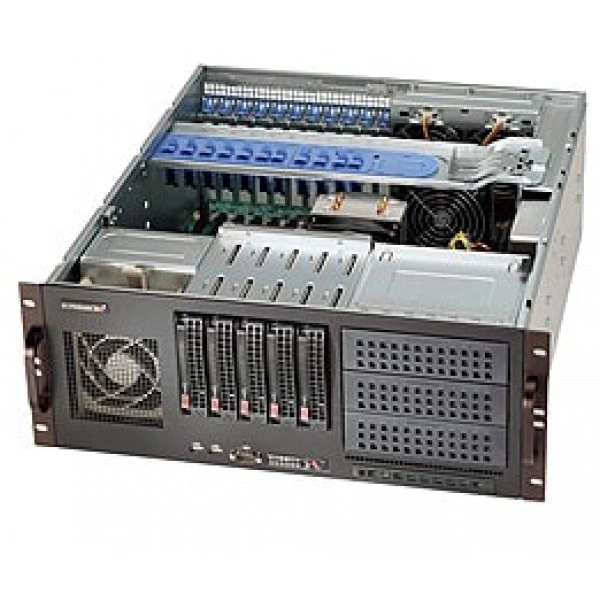

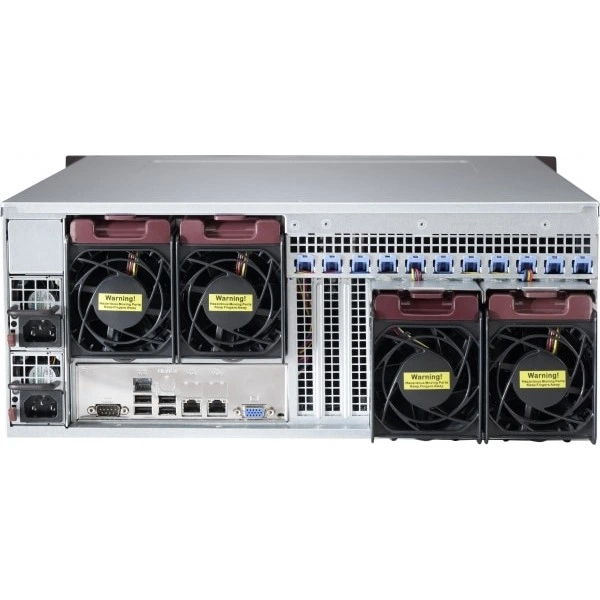

Серверный корпус Supermicro CSE-842XTQ-R606B 4U/E-ATX/ATX/MicroATX, до 600W, высота: 7" (178 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-842XTQ-R606B
Supermicro CSE-842XTQ-R606B - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 4U/E-ATX/ATX/MicroATX.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 7" (178 mm).
Ширина - 17.2" (437 mm).
Глубина - 20.5" (521 mm).
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
При изменении состава устройств пересматривают схему подключений. После сборки проверяют обнаружение оборудования и его рабочий режим.
При подборе фиксируют точное исполнение CSE-842XTQ-R606B. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
При установке плат учитывают расположение соседних компонентов. Доступ к креплению и кабелям проверяют вместе с выбранным монтажным исполнением.
Технические особенности
- Форм-фактор: 4U/E-ATX/ATX/MicroATX
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 7" (178 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 20.5" (521 mm)
- Peripheral накопители: 3x стандартный 5.25" отсек для накопителя
- Блок питания: Габариты (L x W x H): 220 x 54.5 x 40.25 mm
- Температура хранения: -40?°C - 70?°C (-40?°F - 158?°F)
- Блок питания: Распределитель питания: PDB-PT842-8824; O/P: 12V/92A; +5V Максимум: 30A; +3.3V Максимум: 28A; -12V Максимум: 0.6A
- Блок питания: Линия +12V: Максимум: 50A / Минимум: 0.5A (100Vac - 240Vac)
- Блок питания: Эффективность питания: 94%
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
- Дисковая объединительная плата: 5-Порт 4U SC842 стоечный корпус SAS объединительная плата (w/ enclosure управление), поддержка до 5x 3.5-inch SAS/SATA HDD
- Блок питания: Сертификация: Platinum Сертифицированный
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-842XTQ-R606B подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для проекта с несколькими узлами полезно унифицировать спецификации. При этом точную модификацию каждого изделия фиксируют отдельно.
При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro 600W PWS-606P-1R, Supermicro BPN-SAS-743TQ. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
При сборке оставляют доступ к фиксаторам соединений. После укладки проверяют состояние кабеля и расположение подключений.
Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-842XTQC-R804B. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 4U корпус поддержка для материнская плата размер E. ATX 12" x 13", спе, до 800W. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-842XTQC-R862B. Этот вариант рассматривают для проекта со следующими требованиями: 4U корпус поддержка для материнская плата размер E. ATX 12" x 13", спе, 4U корпус поддержка для материнская плата размер E. ATX 12" x 13", спе. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Комплектация
В заявке на CSE-842XTQ-R606B укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются MCP-290-74702-0N, SC747TQ, SC842, CBL-0153L. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-842XTQ-R606B
Идентификация
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 7x Полная высота, Полный-length расширение слот; 4x Полная высота, Half-length расширение слот
Конструкция и монтаж
- Артикул
- CSE-842XTQ-R606B
- Бренд
- Supermicro
- Высота
- 7" (178 mm)
- Габариты упаковки (W x H x L)
- 26.4" (671 mm) x 13.8" (351 mm) x 31.5" (800 mm)
- Глубина
- 20.5" (521 mm)
- Дисковая объединительная плата
- 5-Порт 4U SC842 стоечный корпус SAS объединительная плата (w/ enclosure управление), поддержка до 5x 3.5-inch SAS/SATA HDD
- Индикаторы
- Питание состояние LED; HDD активность LED; 2 Сеть Активность Индикаторы; Вентилятор Отказ/Система Over Тепло LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса брутто
- 52.9 lbs (24 kg)
- Масса нетто
- 43.2 lbs (19.6 kg)
- Модель
- CSE-842XTQ-R606B
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Порты
- 2x USB 2.0 Порт; 1x Com Порт
- Система Мониторинг
- Корпус вскрытие коммутатор
- Форм-фактор
- 4U стоечный корпус - поддерживается для максимум материнская плата sizes: 15.2" x 13.2" E-ATX/ATX/MicroATX
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI; CCC; CE/EMC; FCC class A; TUV/CB; UL/CUL
- Блок питания: Выходная мощность и входное питание
- 600W с Вход 100 - 240Vac
- Блок питания: Габариты (L x W x H)
- 220 x 54.5 x 40.25 mm
- Блок питания: Линия +12V
- Максимум: 50A / Минимум: 0.5A (100Vac - 240Vac)
- Блок питания: Линия +5Vsb
- Максимум: 3A / Минимум: 0A
- Блок питания: Распределитель питания
- PDB-PT842-8824; O/P: 12V/92A; +5V Максимум: 30A; +3.3V Максимум: 28A; -12V Максимум: 0.6A
- Блок питания: Сертификация
- Platinum Сертифицированный
- Блок питания: Тип выходного подключения
- Объединительные платы (контактная гребёнка)
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 94%
- Вентиляторы
- 1x 9cm горячая замена охлаждение вентиляторы; 2x 8cm горячая замена вытяжной вентиляторы & воздух кожух
Подсистема хранения
- Peripheral накопители
- 3x стандартный 5.25" отсек для накопителя
- дисковых отсеков
- 5x 3.5" горячая замена SAS/SATA отсек для накопителя
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Управление и совместимость
- Материнская плата (для CSE-842XTQ-R606B)
- Материнская плата Name; X9DRX+-FX11SSQ-LX11SSQX11SPA-TX11DPL-IX10DRXX10DRX
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
