Артикул: CSE-836TQ-R710B
В наличии

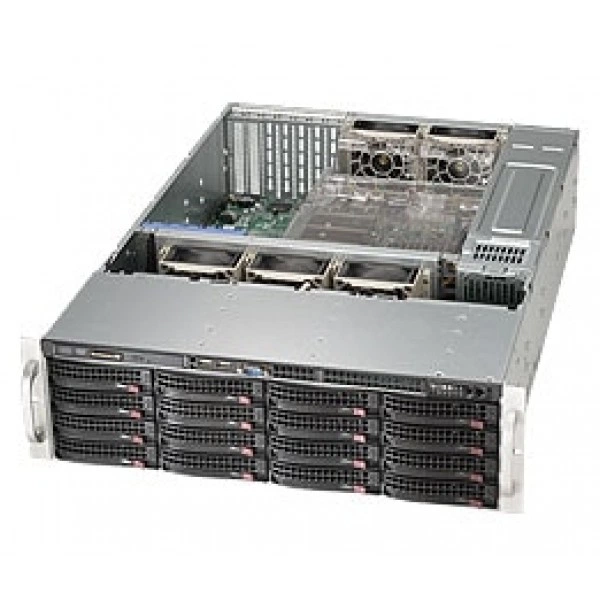

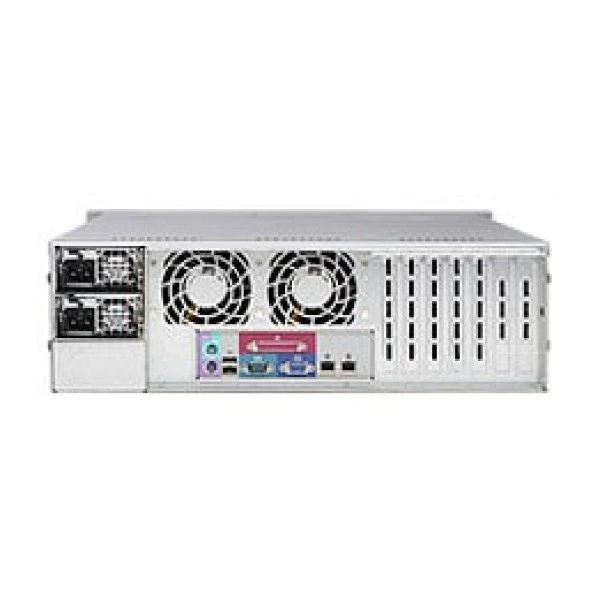

Серверный корпус Supermicro CSE-836TQ-R710B 3U/E-ATX/ATX, до 710W, высота: 5.2" (132 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-836TQ-R710B
Supermicro CSE-836TQ-R710B - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 3U/E-ATX/ATX.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 5.2" (132 mm).
Ширина - 17.2" (437 mm).
Глубина - 25.5" (647 mm).
Для силовых соединений сверяют назначение и допустимый режим работы. Схему питания согласуют до подключения системы.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
При подборе фиксируют точное исполнение CSE-836TQ-R710B. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.
Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.
Технические особенности
- Форм-фактор: 3U/E-ATX/ATX
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 5.2" (132 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 25.5" (647 mm)
- Кнопки: Питание On/Off кнопка Система Кнопка сброса
- Вентиляторы: 3 x 8cm горячая замена резервируемое PWM охлаждение вентиляторы 2 x 8cm горячая замена вытяжной вентиляторы & воздух кожух
- Блок питания: Эффективность питания: 89%
- Блок питания: Линия +12Vsb: Максимум: NAA
- Блок питания: Тип выходного подключения: Объединительные платы (разъём)
- дисковых отсеков: 16 x 3.5" горячая замена SAS/SATA отсек для накопителя с SES2
- Порты: 1x USB 2.0 Порт 1x Com Порт
- Блок питания: Выходная мощность и входное питание: 710W с Вход -36Vdc до -76Vdc
- Блок питания: Линия +12V: Максимум: 59A / Минимум: 0.5A (-36Vdc - -76Vdc)
- Бренд: Supermicro
- Модель: CSE-836TQ-R710B
- Артикул: CSE-836TQ-R710B
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-836TQ-R710B подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В интеграционных проектах важно согласовать электрические и механические подключения. Выбранную конфигурацию проверяют до окончательного размещения.
В проекте с несколькими накопителями продумывают монтаж и обслуживание. Схему хранения проверяют на безопасном тестовом наборе данных.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro BPN-SAS-836TQ, Supermicro c393890. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Для дополнительных устройств заранее планируют распределение ресурсов платформы. Это позволяет оценить конфигурацию до окончательной сборки.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
Длину соединения выбирают по фактическому маршруту кабеля. Свободный участок размещают с учётом обслуживания оборудования.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-836BA-R1K28B. Этот вариант рассматривают для проекта со следующими требованиями: до 1280W, до 1000W. При выборе ориентируются на электрическую нагрузку и схему питания системы.
В качестве аналога рассмотрите Supermicro CSE-936A-R900B. При подборе для другой конфигурации полезно проверить такое исполнение: до 900W, 3U/E-ATX/ATX. При выборе ориентируются на электрическую нагрузку и схему питания системы.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Комплектация
Для исполнения CSE-836TQ-R710B заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются MCP-220-81504-0N, MCP-220-81506-0N, MCP-220-00118-0B, MCP-220-81502-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-836TQ-R710B
Идентификация
- Артикул
- CSE-836TQ-R710B
- Бренд
- Supermicro
- Модель
- CSE-836TQ-R710B
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 7 полная высота & полная длина расширение слот
Конструкция и монтаж
- Высота
- 5.2" (132 mm)
- Габариты упаковки (W x H x L)
- 26.6" (676 mm) x 13" (330 mm) x 39.9" (1013 mm)
- Глубина
- 25.5" (647 mm)
- Дисковая объединительная плата
- 16-порт 3U TQ (W/ AMI 9072 SGPIO поддержка) объединительная плата, поддержка до 16x 3.5-inch SAS/SATA HDD/SSD
- Индикаторы
- 2 Сеть Активность Индикаторы Вентилятор Отказ/Система Over Тепло LED HDD активность LED Питание Состояние LED Единица Идентификация (UID) LED
- Кнопки
- Питание On/Off кнопка Система Кнопка сброса
- Масса брутто
- 75 lbs (34.02 kg)
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Порты
- 1x USB 2.0 Порт 1x Com Порт
- Система Мониторинг
- Корпус вскрытие коммутатор
- Форм-фактор
- 3U корпус - поддерживается для максимум материнская плата sizes: 13.68" x 13" E-ATX и ATX
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- CCC CE/EMC FCC class A TUV/CB UL/CB UL/CUL
- Блок питания: Блоки питания
- 1U 710W DC-DC блок питания.
- Блок питания: Выходная мощность и входное питание
- 710W с Вход -36Vdc до -76Vdc
- Блок питания: Габариты (L x W x H)
- 336 x 76 x 40 mm
- Блок питания: Линия +12V
- Максимум: 59A / Минимум: 0.5A (-36Vdc - -76Vdc)
- Блок питания: Линия +12Vsb
- Максимум: NAA
- Блок питания: Линия +5Vsb
- Максимум: 4A / Минимум: 0A
- Блок питания: Линия -12V
- Максимум: NAA
- Блок питания: Распределитель питания
- PDB-PT825-8824 O/P: 12V/75 +5V Максимум: 30 +3.3V Максимум: 24 -12V Максимум: 0.6
- Блок питания: Тип выходного подключения
- Объединительные платы (разъём)
- Блок питания: Эффективность питания
- 89%
- Вентиляторы
- 3 x 8cm горячая замена резервируемое PWM охлаждение вентиляторы 2 x 8cm горячая замена вытяжной вентиляторы & воздух кожух
Подсистема хранения
- дисковых отсеков
- 16 x 3.5" горячая замена SAS/SATA отсек для накопителя с SES2
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
