Артикул: CSE-836BA-R1K28B
В наличии

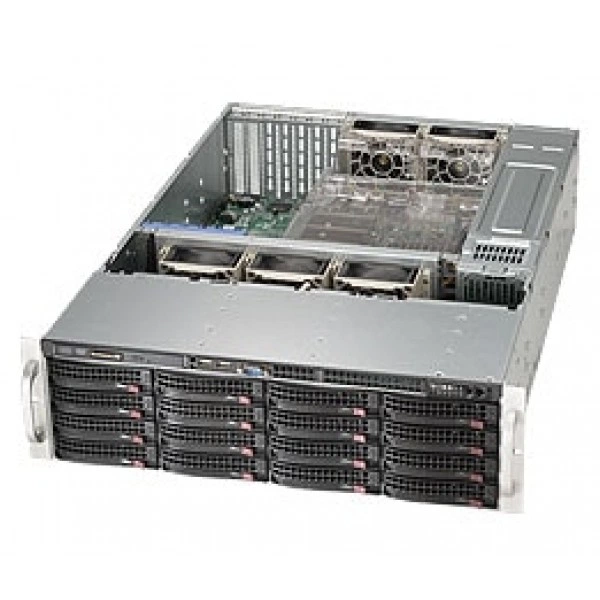

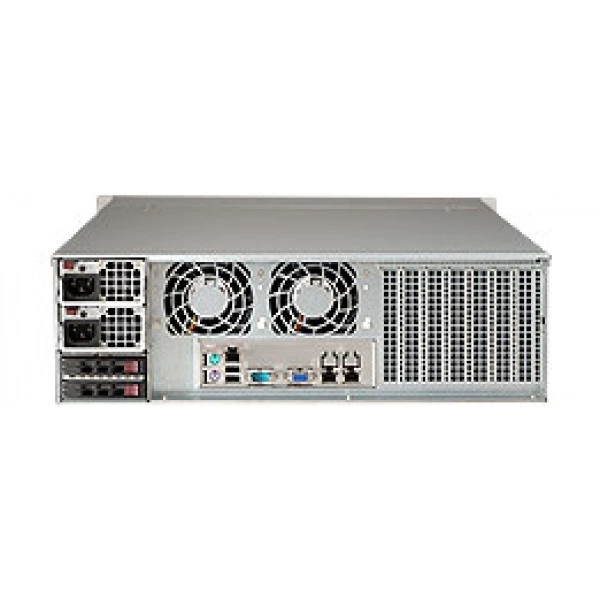

Серверный корпус Supermicro CSE-836BA-R1K28B 3U/E-ATX/ATX, до 1280W, до 1000W
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-836BA-R1K28B
Supermicro CSE-836BA-R1K28B - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 3U/E-ATX/ATX.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 5.2" (132 mm).
Ширина - 17.2" (437 mm).
Глубина - 25.5" (647 mm).
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Для силовых соединений сверяют назначение и допустимый режим работы. Схему питания согласуют до подключения системы.
При подборе фиксируют точное исполнение CSE-836BA-R1K28B. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Для дисковой подсистемы сопоставляют ёмкость и характер доступа к данным. Нужное число подключений определяют до выбора накопителей.
Для дополнительных устройств заранее планируют распределение ресурсов платформы. Это позволяет оценить конфигурацию до окончательной сборки.
Технические особенности
- Форм-фактор: 3U/E-ATX/ATX
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 5.2" (132 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 25.5" (647 mm)
- Безопасность и электромагнитная совместимость БП: BSMI CCC CE/EMC FCC class B TUV/CB UL/CUL
- Вентиляторы: 3 x 80mm горячая замена PWM Вентиляторы 2 x 80mm задние с горячей заменой вытяжной PWM вентиляторы
- Блок питания: Линия +12V: Максимум: 83A / Минимум: 0.5A (100Vac - 140Vac) Максимум: 106.7A / Минимум: 0.5A (180Vac - 240Vac)
- Peripheral накопители: Опционально 1 x Slim DVD-ROM накопитель; Опционально 1 x slim 1.44MB Дисковод накопитель
- Кнопки: Питание On/Off кнопка Система Кнопка сброса
- Расширение слоты: 7 полная высота & полная длина расширение слот
- дисковых отсеков: 16 x 3.5" горячая замена SAS/SATA отсек для накопителя с SES2
- Рабочая температура: 5?°C - 35?°C (41?°F - 95?°F)
- Дисковая объединительная плата: 16-порт 3U SAS 6Gbps direct-attached объединительная плата, поддержка до 16x 3.5-inch SAS/SATA HDD/SSD
- Бренд: Supermicro
- Модель: CSE-836BA-R1K28B
- Артикул: CSE-836BA-R1K28B
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-836BA-R1K28B подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В составе инфраструктуры изделие выбирают под конкретную техническую роль. Его параметры сопоставляют с оборудованием, которое будет работать рядом.
Для нескольких систем ведут учёт точных моделей и конфигураций. Такая информация помогает планировать комплектование и сопровождение оборудования.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro 1280W PWS-1K28P-SQ, Supermicro BPN-SAS-825TQ. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Проверку хранения выполняют на безопасном тестовом наборе данных. Она помогает оценить выбранную конфигурацию перед переносом рабочих массивов.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-936E16-R1200B. При подборе для другой конфигурации полезно проверить такое исполнение: до 1200W, 3U/E-ATX/ATX. При выборе ориентируются на электрическую нагрузку и схему питания системы.
В качестве аналога рассмотрите Supermicro CSE-936E26-R1200B. В спецификации альтернативного проекта ориентиром служат параметры: до 1200W, 3U/E-ATX/ATX. При выборе ориентируются на электрическую нагрузку и схему питания системы.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Комплектация
В спецификации поставки для CSE-836BA-R1K28B зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются MCP-220-81504-0N, MCP-220-81506-0N, MCP-220-83605-0N, MCP-220-83608-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-836BA-R1K28B
Идентификация
- Артикул
- CSE-836BA-R1K28B
- Бренд
- Supermicro
- Модель
- CSE-836BA-R1K28B
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 7 полная высота & полная длина расширение слот
Конструкция и монтаж
- Высота
- 5.2" (132 mm)
- Габариты упаковки (W x H x L)
- 26.6" (676 mm) x 13" (330 mm) x 39.9" (1013 mm)
- Глубина
- 25.5" (647 mm)
- Дисковая объединительная плата
- 16-порт 3U SAS 6Gbps direct-attached объединительная плата, поддержка до 16x 3.5-inch SAS/SATA HDD/SSD
- Индикаторы
- 2 Сеть Активность Индикаторы HDD активность LED Питание LED Отказ питания LED Система Индикатор перегрева
- Кнопки
- Питание On/Off кнопка Система Кнопка сброса
- Масса брутто
- 72 lbs (32.66 kg)
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Порты
- 2x USB & DB9 COM порт tray
- Система Мониторинг
- Корпус вскрытие коммутатор
- Форм-фактор
- 3U корпус - поддерживается для максимум материнская плата sizes: 13.68" x 13" E-ATX и ATX
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI CCC CE/EMC FCC class B TUV/CB UL/CUL
- Блок питания: Блоки питания
- 1U 1280W Резервируемое Platinum 95%+ Super Quiet Блок питания с PMbus
- Блок питания: Выходная мощность и входное питание
- 1000W с Вход 100 - 140Vac1280W с Вход 180 - 240Vac
- Блок питания: Габариты (L x W x H)
- 336 x 76 x 40 mm
- Блок питания: Линия +12V
- Максимум: 83A / Минимум: 0.5A (100Vac - 140Vac) Максимум: 106.7A / Минимум: 0.5A (180Vac - 240Vac)
- Блок питания: Линия +12Vsb
- Максимум: NAA
- Блок питания: Линия +5Vsb
- Максимум: 4A / Минимум: 0A
- Блок питания: Линия -12V
- Максимум: NAA
- Блок питания: Распределитель питания
- PDB-PT826-8824 O/P: 12V/135 +5V Максимум: 40 +3.3V Максимум: 24 -12V Максимум: 0.6
- Блок питания: Сертификация
- Platinum Сертифицированный
- Блок питания: Тип выходного подключения
- Объединительные платы (контактная гребёнка)
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 95%
- Вентиляторы
- 3 x 80mm горячая замена PWM Вентиляторы 2 x 80mm задние с горячей заменой вытяжной PWM вентиляторы
Подсистема хранения
- Peripheral накопители
- Опционально 1 x Slim DVD-ROM накопитель; Опционально 1 x slim 1.44MB Дисковод накопитель
- дисковых отсеков
- 16 x 3.5" горячая замена SAS/SATA отсек для накопителя с SES2
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
