Артикул: CSE-836BAF6-R1K23B
В наличии

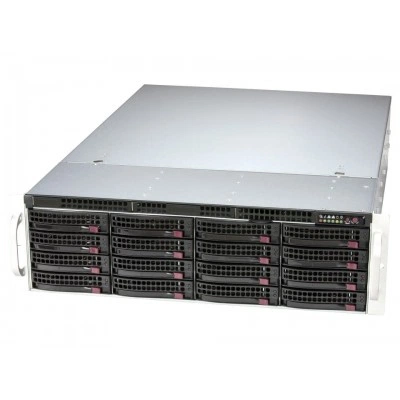

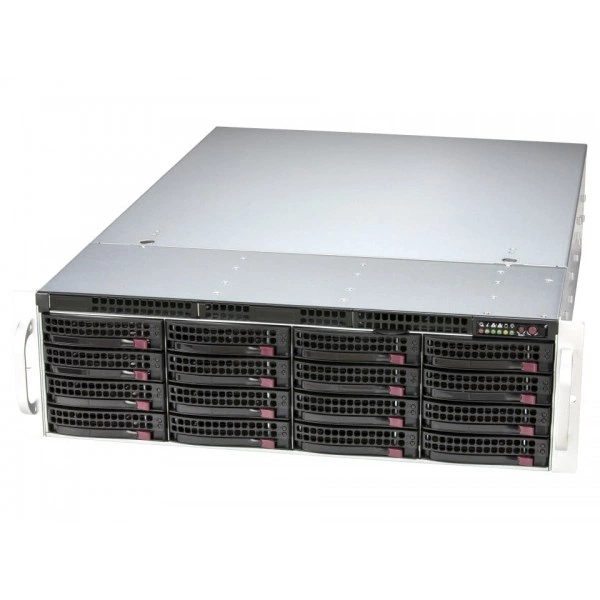

Серверный корпус Supermicro CSE-836BAF6-R1K23B 3U, до 1200W, высота: 5.2" (132.1 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-836BAF6-R1K23B
Supermicro CSE-836BAF6-R1K23B - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 3U.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 5.2" (132.1 mm).
Ширина - 17.2" (436.9 mm).
Глубина - 25.5" (647.7 mm).
При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
При подборе фиксируют точное исполнение CSE-836BAF6-R1K23B. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Для силовых соединений сверяют назначение и допустимый режим работы. Схему питания согласуют до подключения системы.
Для роста массива учитывают свободное монтажное пространство и подключения. Расширение планируют с учётом ограничений всей дисковой подсистемы.
Технические особенности
- Форм-фактор: 3U
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 5.2" (132.1 mm)
- Ширина: 17.2" (436.9 mm)
- Глубина: 25.5" (647.7 mm)
- Блок питания: Габариты (L x W x H): 336 x 76 x 40 mm
- Блок питания: Выходная мощность и входное питание: 1200W с Вход 200 - 240Vac; 1000W с Вход 100 - 127Vac; 1200W с Вход 200 - 240Vdc
- Расширение слоты: 7x Полная высота, Полный-length расширение слот
- Блок питания: Тип выходного подключения: Объединительные платы (контактная гребёнка)
- Система Мониторинг: Корпус вскрытие коммутатор
- Дисковая объединительная плата: 16-Порт 3U Объединительная плата поддерживается 16x 3.5-inch SAS4/SATA3 HDD/SSD
- Относительная влажность хранения: 5% - 95% (без конденсации)
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
- Блок питания: Линия +5Vsb: Максимум: 4A / Минимум: 0A
- Бренд: Supermicro
- Модель: CSE-836BAF6-R1K23B
- Артикул: CSE-836BAF6-R1K23B
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-836BAF6-R1K23B подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для обслуживания заранее составляют перечень сопрягаемых компонентов. Он помогает подготовить оборудование под согласованную конфигурацию.
При расширении площадки оценивают существующую компоновку. Новые узлы согласуют со схемами питания и соединений.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro BPN-SAS-825TQ, Supermicro MCP-220-00007-01. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Состав системы и схему питания рассматривают совместно. Это помогает подготовить конфигурацию без необоснованных предположений о запасе мощности.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Кабельную трассу планируют с учётом доступного пространства. Разъёмы располагают так, чтобы соединение можно было проверить после сборки.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-846BA-R1K23B. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 4U корпус поддержка для максимум. материнская плата размер - 13.68" x, высота: 7" (178 mm). Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-846XA-R1K23B. Этот вариант рассматривают для проекта со следующими требованиями: 4U корпус поддержка для максимум. материнская плата размер - 13.68" x, высота: 7" (178 mm). Такой вариант рассматривают для монтажного пространства соответствующего формата.
Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.
Комплектация
В заявке на CSE-836BAF6-R1K23B укажите нужный состав поставки и принадлежности, связанные с местом установки. Сопрягаемые компоненты проверяют по проектной спецификации.
Технические характеристики CSE-836BAF6-R1K23B
Идентификация
- Артикул
- CSE-836BAF6-R1K23B
- Бренд
- Supermicro
- Модель
- CSE-836BAF6-R1K23B
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 7x Полная высота, Полный-length расширение слот
Конструкция и монтаж
- Высота
- 5.2" (132.1 mm)
- Габариты упаковки (W x H x L)
- 27" (685.8 mm) x 13" (330.2 mm) x 35" (889 mm)
- Глубина
- 25.5" (647.7 mm)
- Дисковая объединительная плата
- 16-Порт 3U Объединительная плата поддерживается 16x 3.5-inch SAS4/SATA3 HDD/SSD
- Индикаторы
- Питание состояние LED; HDD активность LED; Система Информация LED; Отказ питания LED; 2 Сеть Активность Индикаторы
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса брутто
- 79 lbs (35.84 kg)
- Масса нетто
- 40 lbs (18.14 kg)
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Система Мониторинг
- Корпус вскрытие коммутатор
- Форм-фактор
- 3U корпус поддержка для материнская плата размер 13.68" x 13"
- Цвет
- Чёрный
- Ширина
- 17.2" (436.9 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI; CCC; CE/EMC; FCC class A; UL/CB; UL/CUL
- Блок питания: Выходная мощность и входное питание
- 1200W с Вход 200 - 240Vac; 1000W с Вход 100 - 127Vac; 1200W с Вход 200 - 240Vdc
- Блок питания: Габариты (L x W x H)
- 336 x 76 x 40 mm
- Блок питания: Линия +12V
- Максимум: 100A / Минимум: 0A (200Vdc - 240Vdc); Максимум: 100A / Минимум: 0A (200Vac - 240Vac); Максимум: 83A / Минимум: 0A (100Vac - 127Vac)
- Блок питания: Линия +5Vsb
- Максимум: 4A / Минимум: 0A
- Блок питания: Распределитель питания
- PDB-PT826-S4824; O/P: 12V/168; +5V Максимум: 40A; +3.3V Максимум: 24A; -12V Максимум: 0.6A
- Блок питания: Сертификация
- Titanium Сертифицированный
- Блок питания: Тип выходного подключения
- Объединительные платы (контактная гребёнка)
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 96%
- Вентиляторы
- 2x 8cm горячая замена вытяжной вентиляторы & воздух кожух; 3x 8cm горячая замена резервируемое PWM охлаждение вентиляторы
Подсистема хранения
- дисковых отсеков
- Опционально 2x 2.5" горячая замена отсек для накопителя; 16x 3.5" горячая замена SAS4/SATA3 отсек для накопителя
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
