Артикул: CSE-846XA-R1K23B
В наличии

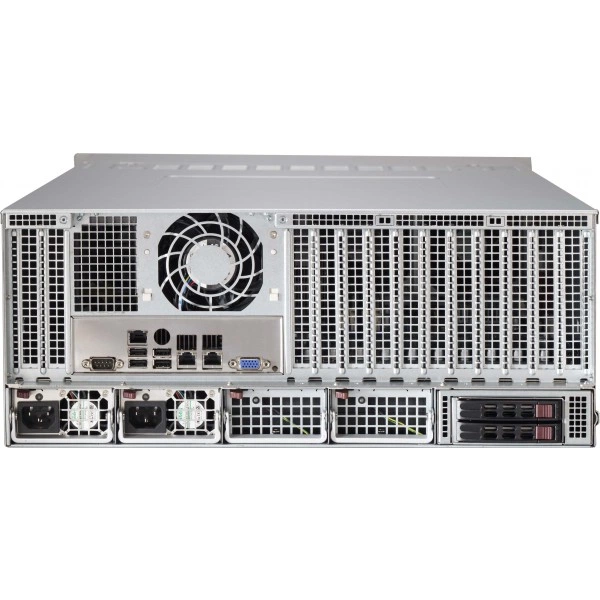

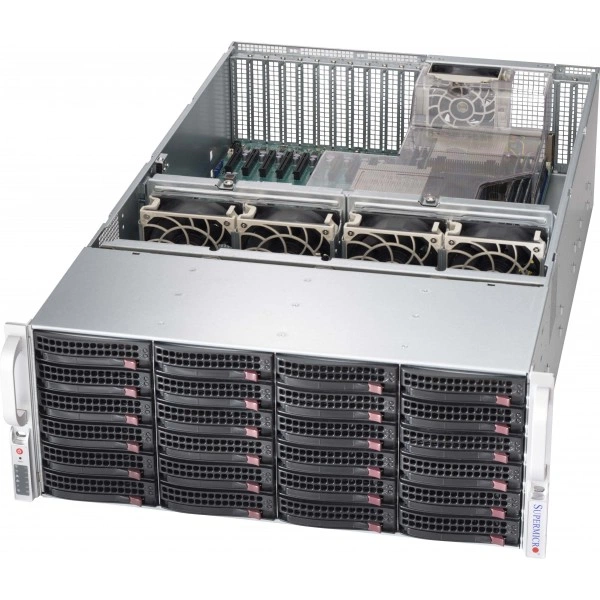

Серверный корпус Supermicro CSE-846XA-R1K23B 4U/E-ATX/ATX/Micro-ATX, до 1200W, высота: 7" (178 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-846XA-R1K23B
Supermicro CSE-846XA-R1K23B - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 4U/E-ATX/ATX/Micro-ATX.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 7" (178 mm).
Ширина - 17.2" (437 mm).
Глубина - 29" (736 mm).
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.
При подборе фиксируют точное исполнение CSE-846XA-R1K23B. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Для оборудования расширения сопоставляют монтажную высоту и способ подключения. Затем проверяют возможности согласованной платформы.
Накопители планируют вместе с контроллером и внутренними кабелями. Это помогает подготовить согласованную схему хранения без лишних переходников.
Технические особенности
- Форм-фактор: 4U/E-ATX/ATX/Micro-ATX
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 7" (178 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 29" (736 mm)
- Блок питания: Линия +5Vsb: Максимум: 4A / Минимум: 0A
- Материнская плата (для CSE-846XA-R1K23B): Материнская плата Name; X11DPX-TX10DRX
- Бренд: Supermicro
- Температура хранения: -40?°C - 70?°C (-40?°F - 158?°F)
- Вентиляторы: 4x 92x38mm горячая замена Охлаждение Вентиляторы; 1x 8cm горячая замена вытяжной вентиляторы & воздух кожух
- Блок питания: Эффективность питания: 96%
- Цвет: Чёрный
- Блок питания: Сертификация: Titanium Сертифицированный
- Масса брутто: 118 lbs (53.52 kg)
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-846XA-R1K23B подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В парке оборудования учитывают различия аппаратных исполнений. Совместимость деталей проверяют по конкретной системе.
Для комплектования оборудования составляют перечень необходимых узлов. Такой подход помогает связать отдельный товар с конкретной установкой.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0088L, Supermicro FAN-0115L4. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Для роста массива учитывают свободное монтажное пространство и подключения. Расширение планируют с учётом ограничений всей дисковой подсистемы.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-846BA-R1K23B. В спецификации альтернативного проекта ориентиром служат параметры: глубина: 26.5" (673 mm), 4U корпус поддержка для максимум. материнская плата размер - 13.68" x. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-846BE2C-R1K23B. Этот вариант рассматривают для проекта со следующими требованиями: 4U/ATX/E-ATX, глубина: 26" (660 mm). Такой вариант рассматривают для монтажного пространства соответствующего формата.
Расширение системы планируют под конкретные интерфейсные задачи. Набор устройств проверяют в составе целевой аппаратной конфигурации.
Комплектация
При заказе согласуйте состав позиции CSE-846XA-R1K23B вместе с монтажными принадлежностями для выбранной установки. Для комплектования платформы используются CBL-PWEX-0581, MCP-320-00046-0N-KIT, SC747B, MCP-220-00044-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-846XA-R1K23B
Идентификация
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 4x Полная высота, Half-length расширение слот; 7x Полная высота, Полный-length расширение слот
Конструкция и монтаж
- Артикул
- CSE-846XA-R1K23B
- Бренд
- Supermicro
- Высота
- 7" (178 mm)
- Габариты упаковки (W x H x L)
- 28" (711 mm) x 18" (457 mm) x 42" (1067 mm)
- Глубина
- 29" (736 mm)
- Дисковая объединительная плата
- 24-Порт 4U SAS 6Gbps direct-attached объединительная плата, поддержка до 24x 3.5-inch SAS2/SATA3 HDD/SSD
- Индикаторы
- Питание состояние LED; HDD активность LED; Отказ питания LED; 2 Сеть Активность Индикаторы; Вентилятор Отказ/Система Over Тепло LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса брутто
- 118 lbs (53.52 kg)
- Масса нетто
- 86 lbs (39 kg)
- Модель
- CSE-846XA-R1K23B
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Система Мониторинг
- Корпус вскрытие коммутатор
- Форм-фактор
- 4U корпус поддержка для максимум. материнская плата размер - 13.68" x 13" E-ATX, 12" x 10" ATX и 9.6" x 9.6" Micro-ATX
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI; CCC; CE/EMC; FCC class A; UL/CB; UL/CUL
- Блок питания: Выходная мощность и входное питание
- 1200W с Вход 200 - 240Vac; 1000W с Вход 100 - 127Vac; 1200W с Вход 200 - 240Vdc
- Блок питания: Габариты (L x W x H)
- 336 x 76 x 40 mm
- Блок питания: Линия +12V
- Максимум: 100A / Минимум: 0A (200Vdc - 240Vdc); Максимум: 100A / Минимум: 0A (200Vac - 240Vac); Максимум: 83A / Минимум: 0A (100Vac - 127Vac)
- Блок питания: Линия +5Vsb
- Максимум: 4A / Минимум: 0A
- Блок питания: Распределитель питания
- PDB-PT418-B6824; O/P: 12V/256; +5V Максимум: 50A; +3.3V Максимум: 30A; -12V Максимум: 0.6A
- Блок питания: Сертификация
- Titanium Сертифицированный
- Блок питания: Тип выходного подключения
- Объединительные платы (контактная гребёнка)
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 96%
- Вентиляторы
- 4x 92x38mm горячая замена Охлаждение Вентиляторы; 1x 8cm горячая замена вытяжной вентиляторы & воздух кожух
Подсистема хранения
- Peripheral накопители
- Опционально 2x 2.5" горячая замена отсек для накопителя; Опционально 4x 2.5" внутренние стационарные отсек для накопителя; Опционально 2x 3.5" внутренние стационарные отсек для накопителя
- дисковых отсеков
- 24x 3.5" горячая замена SAS/SATA отсек для накопителя
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Управление и совместимость
- Материнская плата (для CSE-846XA-R1K23B)
- Материнская плата Name; X11DPX-TX10DRX
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
