Артикул: CSE-835TQC-R802B
В наличии

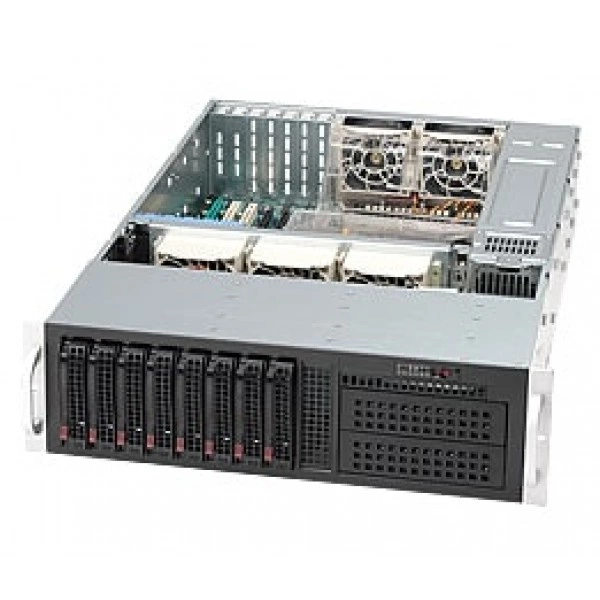

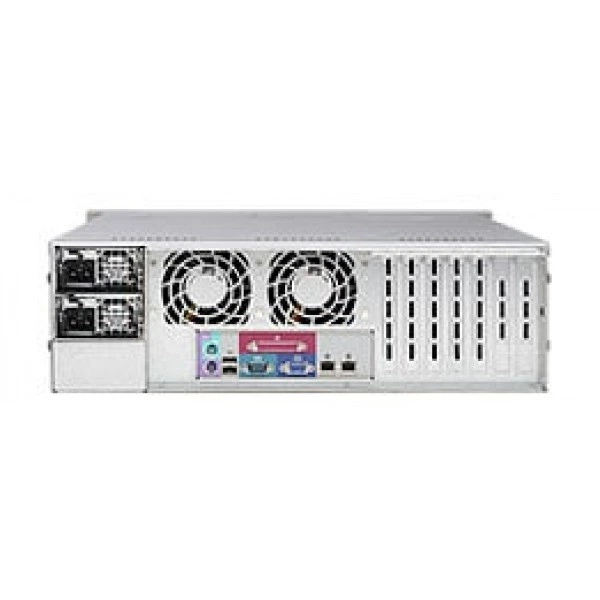

Серверный корпус Supermicro CSE-835TQC-R802B 3U/E-ATX/ATX, до 800W, высота: 5.2" (132 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-835TQC-R802B
Supermicro CSE-835TQC-R802B - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 3U/E-ATX/ATX
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 5.2" (132 mm).
Ширина - 17.2" (437 mm).
Глубина - 25.5" (647 mm).
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Для оборудования расширения сопоставляют монтажную высоту и способ подключения. Затем проверяют возможности согласованной платформы.
При подборе фиксируют точное исполнение CSE-835TQC-R802B. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
При установке плат учитывают расположение соседних компонентов. Доступ к креплению и кабелям проверяют вместе с выбранным монтажным исполнением.
Технические особенности
- Форм-фактор: 3U/E-ATX/ATX
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 5.2" (132 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 25.5" (647 mm)
- Материнская плата (для CSE-835TQC-R802B): Материнская плата Name; X12SPL-LN4FX12SPL-FX12DPL-NT6X12DPL-i6X11DPL-IX11DPI-NTX11DPI-N
- Вентиляторы: 2x 80mm задние с горячей заменой вытяжной PWM вентиляторы; 3x 80mm горячая замена PWM Вентиляторы
- Температура хранения: -40?°C - 70?°C (-40?°F - 158?°F)
- Расширение слоты: 7x Полная высота, Полный-length расширение слот
- Peripheral накопители: 1x slim DVD-ROM отсек для накопителя; 2x стандартный 5.25" отсек для накопителя
- Артикул: CSE-835TQC-R802B
- Система Мониторинг: Корпус вскрытие коммутатор
- Масса брутто: 75 lbs (34.02 kg)
- Рабочая относительная влажность: 8% - 90% (без конденсации)
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-835TQC-R802B подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для комплектования оборудования составляют перечень необходимых узлов. Такой подход помогает связать отдельный товар с конкретной установкой.
При расширении площадки оценивают существующую компоновку. Новые узлы согласуют со схемами питания и соединений.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro BPN-SAS-825TQ, Supermicro CSE-M14TQC. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Состав системы и схему питания рассматривают совместно. Это помогает подготовить конфигурацию без необоснованных предположений о запасе мощности.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-835TQC-R1K03B. При подборе для другой конфигурации полезно проверить такое исполнение: до 1000W, 3U/E-ATX/ATX Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-835TQ-R921B. В спецификации альтернативного проекта ориентиром служат параметры: до 920W, 3U/E-ATX/ATX Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Комплектация
Для исполнения CSE-835TQC-R802B заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются MCP-210-83501-0B, SC835, MCP-220-81506-0N, MCP-220-00118-0B. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-835TQC-R802B
Идентификация
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 7x Полная высота, Полный-length расширение слот
Конструкция и монтаж
- Артикул
- CSE-835TQC-R802B
- Бренд
- Supermicro
- Высота
- 5.2" (132 mm)
- Габариты упаковки (W x H x L)
- 26.6" (676 mm) x 13" (330 mm) x 33.9" (861 mm)
- Глубина
- 25.5" (647 mm)
- Дисковая объединительная плата
- 8-Порт 3U Объединительная плата Поддерживается 8 x 3.5" SAS3/SATA3 HDD/SSD для X11 Платформа с 2x mini SAS HD разъёмы
- Индикаторы
- HDD активность LED; Отказ питания LED; 2 Сеть Активность Индикаторы; Питание LED; Система Индикатор перегрева
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса брутто
- 75 lbs (34.02 kg)
- Масса нетто
- 36 lbs (16.33 kg)
- Модель
- CSE-835TQC-R802B
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Система Мониторинг
- Корпус вскрытие коммутатор
- Форм-фактор
- 3U корпус поддержка для материнская плата размер - E-ATX и ATX.
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI; CCC; CE/EMC; FCC
- Блок питания: Выходная мощность и входное питание
- 800W с Вход 200 - 240Vdc; 800W с Вход 100 - 240Vac
- Блок питания: Габариты (L x W x H)
- 336 x 76 x 40 mm
- Блок питания: Линия +12V
- Максимум: 66A / Минимум: 0A (100Vac - 240Vac); Максимум: 66A / Минимум: 0A (200Vdc - 240Vdc)
- Блок питания: Линия +5Vsb
- Максимум: 4A / Минимум: 0A
- Блок питания: Распределитель питания
- PDB-PT825-8824; O/P: 12V/75; +5V Максимум: 30A; +3.3V Максимум: 24A; -12V Максимум: 0.6A
- Блок питания: Сертификация
- Platinum Сертифицированный
- Блок питания: Тип выходного подключения
- Объединительные платы (контактная гребёнка)
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 94%
- Вентиляторы
- 2x 80mm задние с горячей заменой вытяжной PWM вентиляторы; 3x 80mm горячая замена PWM Вентиляторы
Подсистема хранения
- Peripheral накопители
- 1x slim DVD-ROM отсек для накопителя; 2x стандартный 5.25" отсек для накопителя
- дисковых отсеков
- 8x 3.5" горячая замена SAS/SATA отсек для накопителя
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Управление и совместимость
- Материнская плата (для CSE-835TQC-R802B)
- Материнская плата Name; X12SPL-LN4FX12SPL-FX12DPL-NT6X12DPL-i6X11DPL-IX11DPI-NTX11DPI-N
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
