Артикул: CSE-835TQ-R921B
В наличии

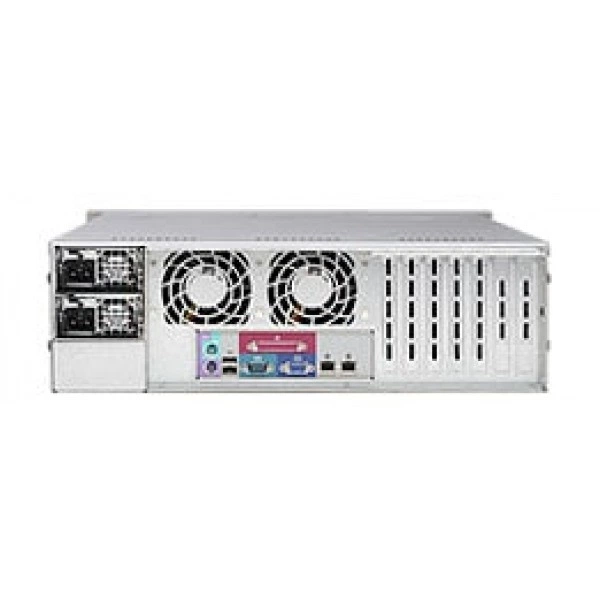

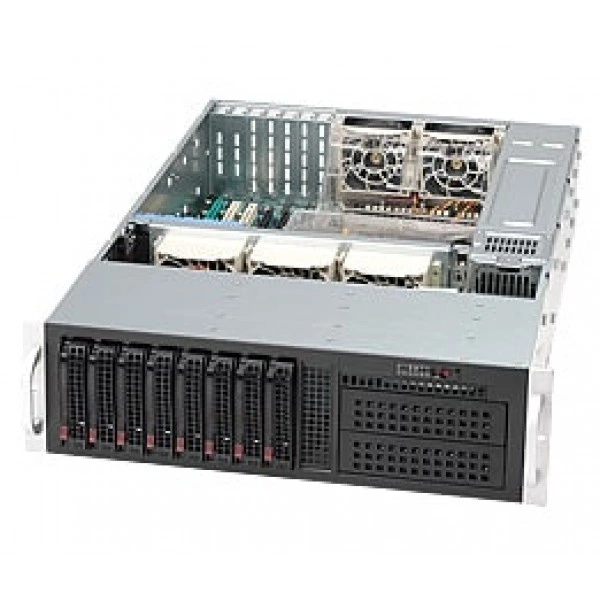

Серверный корпус Supermicro CSE-835TQ-R921B 3U/E-ATX/ATX, до 920W, высота: 5.2" (132 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-835TQ-R921B
Supermicro CSE-835TQ-R921B - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 3U/E-ATX/ATX
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 5.2" (132 mm).
Ширина - 17.2" (437 mm).
Глубина - 25.5" (647 mm).
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
При изменении состава устройств пересматривают схему подключений. После сборки проверяют обнаружение оборудования и его рабочий режим.
При подборе фиксируют точное исполнение CSE-835TQ-R921B. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Дисковые подключения проверяют по типу интерфейса и монтажному исполнению. Затем оценивают доступ для установки и обслуживания накопителей.
Технические особенности
- Форм-фактор: 3U/E-ATX/ATX
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 5.2" (132 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 25.5" (647 mm)
- Блок питания: Линия +5Vsb: Максимум: 4A / Минимум: 0A
- Блок питания: Линия +12V: Максимум: 75A / Минимум: 1A (100Vac - 240Vac)
- Артикул: CSE-835TQ-R921B
- Система Мониторинг: Корпус вскрытие коммутатор
- Блок питания: Выходная мощность и входное питание: 920W с Вход 100 - 240Vac
- Блок питания: Распределитель питания: PDB-PT825-8824; O/P: 12V/75; +5V Максимум: 30A; +3.3V Максимум: 24A; -12V Максимум: 0.6A
- Относительная влажность хранения: 5% - 95% (без конденсации)
- Блок питания: Сертификация: Platinum Сертифицированный
- Бренд: Supermicro
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-835TQ-R921B подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для нескольких систем ведут учёт точных моделей и конфигураций. Такая информация помогает планировать комплектование и сопровождение оборудования.
При расширении площадки оценивают существующую компоновку. Новые узлы согласуют со схемами питания и соединений.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro BPN-SAS-825TQ, Supermicro c413914. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-835TQC-R802B. В спецификации альтернативного проекта ориентиром служат параметры: до 800W, 3U/E-ATX/ATX Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-835TQC-R1K03B. В спецификации альтернативного проекта ориентиром служат параметры: до 1000W, 3U/E-ATX/ATX Такой вариант рассматривают для монтажного пространства соответствующего формата.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Комплектация
При подборе CSE-835TQ-R921B согласуйте комплект оборудования с проектной схемой монтажа и подключений. Для комплектования платформы используются MCP-210-83501-0B, SC835, MCP-220-81506-0N, MCP-220-00118-0B. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-835TQ-R921B
Идентификация
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 7x Полная высота, Полный-length расширение слот
Конструкция и монтаж
- Артикул
- CSE-835TQ-R921B
- Бренд
- Supermicro
- Высота
- 5.2" (132 mm)
- Габариты упаковки (W x H x L)
- 26.6" (676 mm) x 13" (330 mm) x 33.9" (861 mm)
- Глубина
- 25.5" (647 mm)
- Дисковая объединительная плата
- SAS833/835 BACK PANEL WITH AMI MG9072
- Индикаторы
- HDD активность LED; Отказ питания LED; 2 Сеть Активность Индикаторы; Питание LED; Система Индикатор перегрева
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса брутто
- 75 lbs (34.02 kg)
- Масса нетто
- 36 lbs (16.33 kg)
- Модель
- CSE-835TQ-R921B
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Система Мониторинг
- Корпус вскрытие коммутатор
- Форм-фактор
- 3U корпус поддержка для материнская плата размер - E-ATX и ATX.
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI; CCC; CE/EMC; FCC class B; TUV/CB; UL/CUL
- Блок питания: Выходная мощность и входное питание
- 920W с Вход 100 - 240Vac
- Блок питания: Габариты (L x W x H)
- 336 x 76 x 40 mm
- Блок питания: Линия +12V
- Максимум: 75A / Минимум: 1A (100Vac - 240Vac)
- Блок питания: Линия +5Vsb
- Максимум: 4A / Минимум: 0A
- Блок питания: Распределитель питания
- PDB-PT825-8824; O/P: 12V/75; +5V Максимум: 30A; +3.3V Максимум: 24A; -12V Максимум: 0.6A
- Блок питания: Сертификация
- Platinum Сертифицированный
- Блок питания: Тип выходного подключения
- Объединительные платы (контактная гребёнка)
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 94%
- Вентиляторы
- 2x 80mm задние с горячей заменой вытяжной PWM вентиляторы; 3x 80mm горячая замена PWM Вентиляторы
Подсистема хранения
- Peripheral накопители
- 1x slim DVD-ROM отсек для накопителя
- дисковых отсеков
- 8x 3.5" горячая замена SAS/SATA отсек для накопителя; 2x 5.25" отсек для накопителя
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Управление и совместимость
- Материнская плата (для CSE-835TQ-R921B)
- Материнская плата Name; X10DRH-iTX10DRH-iLNX10DRH-iX10DRH-CTX10DRH-CLN4X10DRH-C
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
