Артикул: CSE-826BAC4-R920WB
В наличии

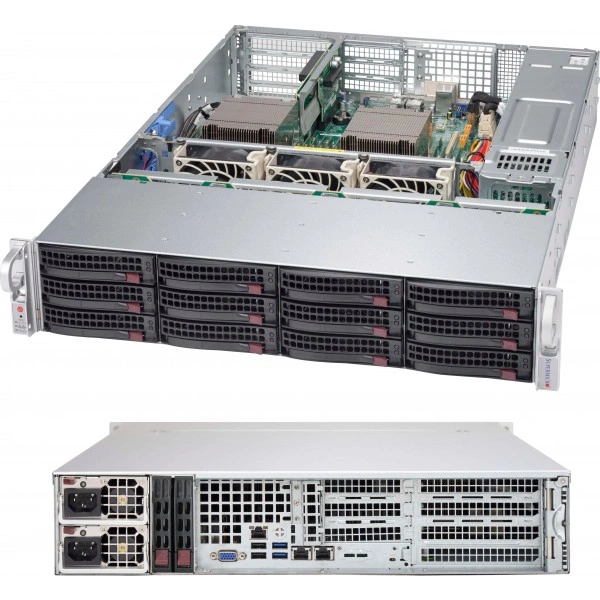

Серверный корпус Supermicro CSE-826BAC4-R920WB 2U, до 920W, высота: 3.5" (89 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-826BAC4-R920WB
Supermicro CSE-826BAC4-R920WB - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 2U
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 3.5" (89 mm).
Ширина - 17.2" (437 mm).
Глубина - 25.5" (647 mm).
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Дисковые подключения проверяют по типу интерфейса и монтажному исполнению. Затем оценивают доступ для установки и обслуживания накопителей.
При подборе фиксируют точное исполнение CSE-826BAC4-R920WB. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Технические особенности
- Форм-фактор: 2U
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 3.5" (89 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 25.5" (647 mm)
- Модель: CSE-826BAC4-R920WB
- Габариты упаковки (W x H x L): 26.7" (678 mm) x 11.4" (290 mm) x 34.5" (876 mm)
- Масса брутто: 55 lbs (24.95 kg)
- Система Мониторинг: Корпус вскрытие коммутатор
- Вентиляторы: Опционально 5x 6cm 4pin высокая производительность вентиляторы; 3x 8cm высокопроизводительный PWM вентиляторы
- Блок питания: Тип выходного подключения: Объединительные платы (контактная гребёнка)
- Рабочая относительная влажность: 8% - 90% (без конденсации)
- Блок питания: Распределитель питания: PDB-PT826-8824; O/P: 12V/135; +5V Максимум: 40A; +3.3V Максимум: 24A; -12V Максимум: 0.6A
- Блок питания: Линия +5Vsb: Максимум: 4A / Минимум: 0A
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-826BAC4-R920WB подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для размещения данных оценивают требуемую ёмкость и развитие массива. Комплект оборудования выбирают по полной схеме хранения.
Для комплектования оборудования составляют перечень необходимых узлов. Такой подход помогает связать отдельный товар с конкретной установкой.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro BPN-SAS-825TQ, Supermicro c413914. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-826BE1C-R920WB. В спецификации альтернативного проекта ориентиром служат параметры: 2U/E-ATX/ATX, 2U/E-ATX/ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-216BA-R920WB. Для сопоставления аппаратных возможностей можно рассмотреть вариант: глубина: 24.8" (630 mm), 2U корпус поддержка для SMC специальный форм-фактор WIO материнские пл. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для дисковой подсистемы сопоставляют ёмкость и характер доступа к данным. Нужное число подключений определяют до выбора накопителей.
Комплектация
В заявке на CSE-826BAC4-R920WB укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются MCP-210-82601-0B, MCP-220-82609-0N, MCP-220-82616-0N, MCP-290-00058-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-826BAC4-R920WB
Идентификация
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- WIO слоты 4x Полная высота, Half-length расширение слот; WIO слоты 3x Низкопрофильное исполнение расширение слот
Конструкция и монтаж
- Артикул
- CSE-826BAC4-R920WB
- Бренд
- Supermicro
- Высота
- 3.5" (89 mm)
- Габариты упаковки (W x H x L)
- 26.7" (678 mm) x 11.4" (290 mm) x 34.5" (876 mm)
- Глубина
- 25.5" (647 mm)
- Дисковая объединительная плата
- 12-Порт 2U SAS3 12Gbps hybrid объединительная плата, поддержка до 8x 3.5-inch SAS3/SATA3 HDD/SSD и 4x SAS3/SATA3/NVMe Storage Устройства
- Индикаторы
- Питание состояние LED; HDD активность LED; 2 Сеть Активность Индикаторы; Единица Идентификация (UID) LED; Вентилятор Отказ/Система Over Тепло LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса брутто
- 55 lbs (24.95 kg)
- Масса нетто
- 40 lbs (18.14 kg)
- Модель
- CSE-826BAC4-R920WB
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Система Мониторинг
- Корпус вскрытие коммутатор
- Форм-фактор
- 2U корпус поддержка для SMC Специальный форм-фактор WIO материнские платы максимум. материнская плата размер - 12" x 13", 13" x 13.68".; Поддержка до 12"x13" MB с задний 2.5" HDD option установлен
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI; CCC; CE/EMC; FCC class B; TUV/CB; UL/CUL
- Блок питания: Выходная мощность и входное питание
- 920W с Вход 100 - 240Vac
- Блок питания: Габариты (L x W x H)
- 336 x 76 x 40 mm
- Блок питания: Линия +12V
- Максимум: 75A / Минимум: 1A (100Vac - 240Vac)
- Блок питания: Линия +5Vsb
- Максимум: 4A / Минимум: 0A
- Блок питания: Распределитель питания
- PDB-PT826-8824; O/P: 12V/135; +5V Максимум: 40A; +3.3V Максимум: 24A; -12V Максимум: 0.6A
- Блок питания: Сертификация
- Platinum Сертифицированный
- Блок питания: Тип выходного подключения
- Объединительные платы (контактная гребёнка)
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 94%
- Вентиляторы
- Опционально 5x 6cm 4pin высокая производительность вентиляторы; 3x 8cm высокопроизводительный PWM вентиляторы
Подсистема хранения
- дисковых отсеков
- Опционально 2x 2.5" горячая замена отсек для накопителя; 12x 3.5" горячая замена отсек для накопителя; 8x SAS3 12Gbps и 4x Hybrid (NVMe/SAS3) 3.5" HDD
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Управление и совместимость
- Материнская плата (для CSE-826BAC4-R920WB)
- Материнская плата Name; X10DRW-NTX10DRW-NX10DRW-iTX10DRW-iX10DRW-ETX10DRW-EX10DDW-INX10DDW-I
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
