Артикул: CSE-216BA-R920WB
В наличии

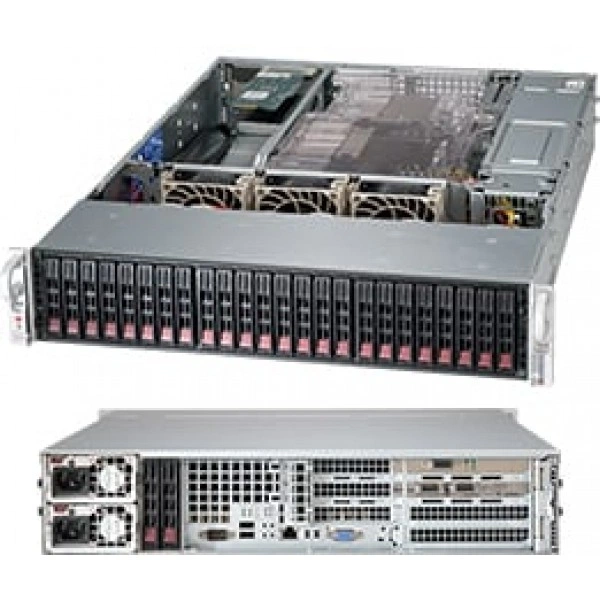

Серверный корпус Supermicro CSE-216BA-R920WB 2U, до 920W, высота: 3.5" (89 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-216BA-R920WB
Supermicro CSE-216BA-R920WB - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 2U
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 3.5" (89 mm).
Ширина - 17.2" (437 mm).
Глубина - 24.8" (630 mm).
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
При изменении состава устройств пересматривают схему подключений. После сборки проверяют обнаружение оборудования и его рабочий режим.
При подборе фиксируют точное исполнение CSE-216BA-R920WB. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
Перед вводом в работу проверяют питание на месте установки. Затем сопоставляют его с параметрами выбранного оборудования.
Технические особенности
- Форм-фактор: 2U
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 3.5" (89 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 24.8" (630 mm)
- Бренд: Supermicro
- Вентиляторы: 3x 8cm высокопроизводительный PWM вентиляторы (Опционально 5 x 6cm вентилятор охлаждение модуль для 826B/216B)
- Дисковая объединительная плата: 24-Порт 2U SAS 6Gbps direct-attached объединительная плата, поддержка до 24x 2.5-inch SAS2/SATA3 HDD/SSD
- Индикаторы: Питание состояние LED; HDD активность LED; 2 Сеть Активность Индикаторы; Единица Идентификация (UID) LED; Вентилятор Отказ/Система Over Тепло LED
- Блок питания: Линия +5Vsb: Максимум: 4A / Минимум: 0A
- Блок питания: Линия +12V: Максимум: 75A / Минимум: 1A (100Vac - 240Vac)
- Артикул: CSE-216BA-R920WB
- Блок питания: Распределитель питания: PDB-PT216-2824; O/P: 12V/100; +5V Максимум: 30A; +3.3V Максимум: 24A; -12V Максимум: 0.6A
- Цвет: Чёрный
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-216BA-R920WB подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В проекте с несколькими накопителями продумывают монтаж и обслуживание. Схему хранения проверяют на безопасном тестовом наборе данных.
Для нескольких систем ведут учёт точных моделей и конфигураций. Такая информация помогает планировать комплектование и сопровождение оборудования.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro BPN-SAS-825TQ, Supermicro c413914. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
При установке плат учитывают расположение соседних компонентов. Доступ к креплению и кабелям проверяют вместе с выбранным монтажным исполнением.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-826BA-R920WB. Для сопоставления аппаратных возможностей можно рассмотреть вариант: глубина: 25.5" (647 mm), 2U корпус поддержка для SMC специальный форм-фактор WIO материнские пл. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-216BA-R920LPB. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 2U корпус поддержка для максимум. материнская плата размер - 13" x 13, 2U/E-ATX/ATX Такой вариант рассматривают для монтажного пространства соответствующего формата.
При работе с массивами заранее определяют требования к сохранности данных. Резервное копирование планируют отдельно от аппаратной конфигурации хранения.
Комплектация
При заказе согласуйте состав позиции CSE-216BA-R920WB вместе с монтажными принадлежностями для выбранной установки. Для комплектования платформы используются MCP-320-82603-0N, MCP-210-82601-0B, MCP-220-82609-0N, MCP-290-00058-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-216BA-R920WB
Идентификация
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 3x Низкопрофильное исполнение расширение слот; 4x Полная высота, Half-length расширение слот
Конструкция и монтаж
- Артикул
- CSE-216BA-R920WB
- Бренд
- Supermicro
- Высота
- 3.5" (89 mm)
- Габариты упаковки (W x H x L)
- 30" (762 mm) x 11.5" (292 mm) x 38.7" (983 mm)
- Глубина
- 24.8" (630 mm)
- Дисковая объединительная плата
- 24-Порт 2U SAS 6Gbps direct-attached объединительная плата, поддержка до 24x 2.5-inch SAS2/SATA3 HDD/SSD
- Индикаторы
- Питание состояние LED; HDD активность LED; 2 Сеть Активность Индикаторы; Единица Идентификация (UID) LED; Вентилятор Отказ/Система Over Тепло LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса брутто
- 53 lbs (24.04 kg)
- Модель
- CSE-216BA-R920WB
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Система Мониторинг
- Корпус вскрытие коммутатор
- Форм-фактор
- 2U корпус поддержка для SMC Специальный форм-фактор WIO материнские платы максимум. материнская плата размер - 12" x 13", 13" x 13.68".; Поддержка до 12"x13" MB с задний 2.5" HDD option установлен.
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI; CCC; CE/EMC; FCC class B; TUV/CB; UL/CUL
- Блок питания: Выходная мощность и входное питание
- 920W с Вход 100 - 240Vac
- Блок питания: Габариты (L x W x H)
- 336 x 76 x 40 mm
- Блок питания: Линия +12V
- Максимум: 75A / Минимум: 1A (100Vac - 240Vac)
- Блок питания: Линия +5Vsb
- Максимум: 4A / Минимум: 0A
- Блок питания: Распределитель питания
- PDB-PT216-2824; O/P: 12V/100; +5V Максимум: 30A; +3.3V Максимум: 24A; -12V Максимум: 0.6A
- Блок питания: Сертификация
- Platinum Сертифицированный
- Блок питания: Тип выходного подключения
- Объединительные платы (контактная гребёнка)
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 94%
- Вентиляторы
- 3x 8cm высокопроизводительный PWM вентиляторы (Опционально 5 x 6cm вентилятор охлаждение модуль для 826B/216B)
Подсистема хранения
- дисковых отсеков
- 24x 2.5" горячая замена отсек для накопителя
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Управление и совместимость
- Материнская плата (для CSE-216BA-R920WB)
- Материнская плата Name; X10DRW-NTX10DRW-NX10DRW-iTX10DRW-iX10DRW-ETX10DRW-EX10DDW-INX10DDW-I
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
