Артикул: CSE-819TQ-R700UB
В наличии

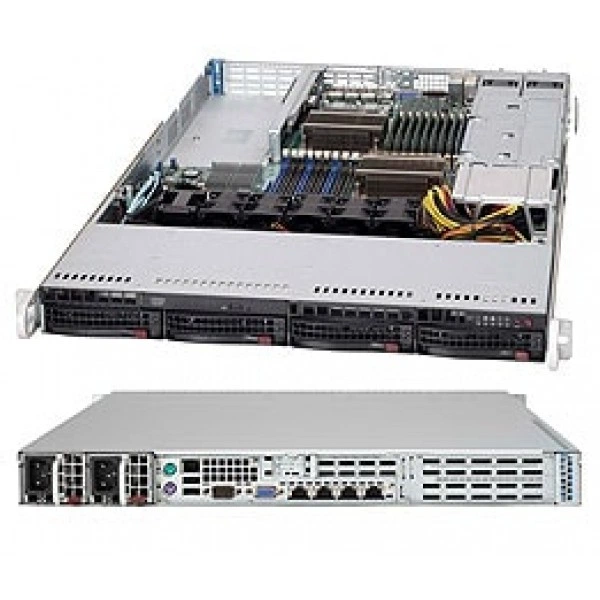

Серверный корпус Supermicro CSE-819TQ-R700UB 1U, до 700W, высота: 1.7" (43 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-819TQ-R700UB
Supermicro CSE-819TQ-R700UB - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 1U.
процессор Поддержка - Два Intel® и AMD процессоры.
Высота - 1.7" (43 mm).
Ширина - 17.2" (437 mm).
Глубина - 27.75" (705 mm).
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
При подборе фиксируют точное исполнение CSE-819TQ-R700UB. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.
Технические особенности
- Форм-фактор: 1U
- процессор Поддержка: Два Intel® и AMD процессоры
- Высота: 1.7" (43 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 27.75" (705 mm)
- Кнопки: Питание On/Off кнопка Система Кнопка сброса Единица Идентификация (UID) кнопка
- Индикаторы: 2 Сеть Активность Индикаторы HDD активность LED Питание Состояние LED Единица Идентификация (UID) LED
- Peripheral накопители: Опционально 1 x slim DVD-ROM отсек для накопителя; Опционально 1 x USB + COM порт tray
- Блок питания: Линия +12V: Максимум: 58A / Минимум: 0.5A (100Vac - 140Vac) Максимум: 62A / Минимум: 0.5A (180Vac - 240Vac)
- Расширение слоты: 2 полная высота расширение слот; 1 низкопрофильное исполнение расширение слот
- Блок питания: Сертификация: Gold Сертифицированный
- дисковых отсеков: 4 x 3.5" горячая замена SAS/SATA; SAS или enterprise SATA HDD только рекомендуется
- Блок питания: Частота входного питания AC: 50-60Hz
- Блок питания: Тип выходного подключения: Объединительные платы (контактная гребёнка)
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-819TQ-R700UB подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для прикладного массива учитывают требования приложения и порядок резервного копирования. Аппаратную конфигурацию оценивают вместе с этими процедурами.
В парке оборудования учитывают различия аппаратных исполнений. Совместимость деталей проверяют по конкретной системе.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro 700W PWS-703P-1R, Supermicro BPN-SAS-815TQ. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Кабельную трассу планируют с учётом доступного пространства. Разъёмы располагают так, чтобы соединение можно было проверить после сборки.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-119TQ-R700UB. При подборе для другой конфигурации полезно проверить такое исполнение: 1U, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-815TQ-R700UB. В спецификации альтернативного проекта ориентиром служат параметры: 1U/E-ATX, до 750W. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Комплектация
При подборе CSE-819TQ-R700UB согласуйте комплект оборудования с проектной схемой монтажа и подключений. Для комплектования платформы используются MCP-290-00056-0N, MCP-290-00052-0N-Bulk, MCP-290-00054-0N, MCP-220-81502-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-819TQ-R700UB
Идентификация
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 2 полная высота расширение слот; 1 низкопрофильное исполнение расширение слот
Конструкция и монтаж
- Артикул
- CSE-819TQ-R700UB
- Бренд
- Supermicro
- Высота
- 1.7" (43 mm)
- Габариты упаковки (W x H x L)
- 26.2" (665 mm) x 9" (229 mm) x 37.9" (963 mm)
- Глубина
- 27.75" (705 mm)
- Дисковая объединительная плата
- 4-порт 1U TQ объединительная плата (W/ enclosure управление), поддержка до 4x 3.5-inch SAS/SATA HDD
- Индикаторы
- 2 Сеть Активность Индикаторы HDD активность LED Питание Состояние LED Единица Идентификация (UID) LED
- Кнопки
- Питание On/Off кнопка Система Кнопка сброса Единица Идентификация (UID) кнопка
- Масса брутто
- 38 lbs (17.24 kg)
- Модель
- CSE-819TQ-R700UB
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Форм-фактор
- 1U Корпус оптимизировано для 12.8" x 16.5" Resource-Оптимизированный материнские платы
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI CCC CE/EMC FCC class A TUV/CB UL/CUL
- Блок питания: Блоки питания
- 1U 700W с горячей заменой резервируемое 50mm ширина блок питания.
- Блок питания: Выходная мощность и входное питание
- 700W с Вход 100 - 140Vac750W с Вход 180 - 240Vac
- Блок питания: Габариты (L x W x H)
- 320 x 50 x 40.25 mm
- Блок питания: Линия +12V
- Максимум: 58A / Минимум: 0.5A (100Vac - 140Vac) Максимум: 62A / Минимум: 0.5A (180Vac - 240Vac)
- Блок питания: Линия +12Vsb
- Максимум: NAA
- Блок питания: Линия +5Vsb
- Максимум: 3A / Минимум: 0A
- Блок питания: Линия -12V
- Максимум: NAA
- Блок питания: Распределитель питания
- PDB-PT819-8824
- Блок питания: Сертификация
- Gold Сертифицированный
- Блок питания: Тип выходного подключения
- Объединительные платы (контактная гребёнка)
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 92%
- Вентиляторы
- 5 x 40x56mm PWM вентиляторы Опционально 1 x вентилятор для PCI плата охлаждение
Подсистема хранения
- Peripheral накопители
- Опционально 1 x slim DVD-ROM отсек для накопителя; Опционально 1 x USB + COM порт tray
- дисковых отсеков
- 4 x 3.5" горячая замена SAS/SATA; SAS или enterprise SATA HDD только рекомендуется
Процессорная подсистема
- процессор Поддержка
- Два Intel® и AMD процессоры
Управление и совместимость
- 6016T-6RFT+
- 6016T-6RF+-LR
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
