Артикул: CSE-815TQ-R700UB
В наличии

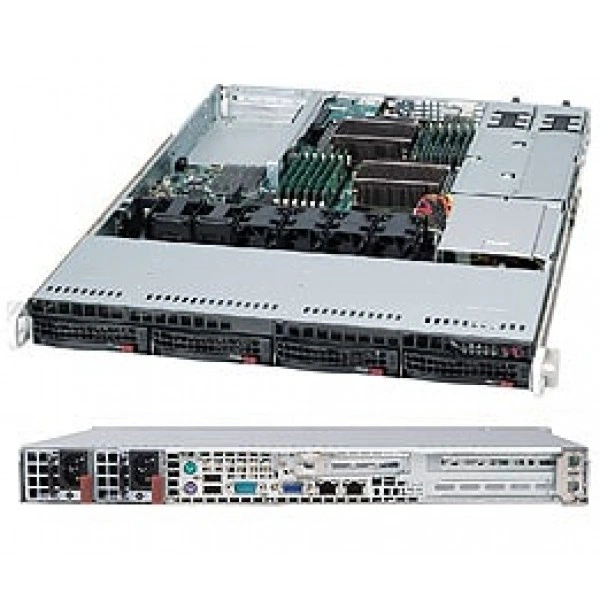

Серверный корпус Supermicro CSE-815TQ-R700UB 1U/E-ATX, до 750W, до 700W
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-815TQ-R700UB
Supermicro CSE-815TQ-R700UB - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 1U/E-ATX.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 1.7" (43 mm).
Ширина - 17.2" (437 mm).
Глубина - 25.6" (650 mm).
Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
При подборе фиксируют точное исполнение CSE-815TQ-R700UB. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Технические особенности
- Форм-фактор: 1U/E-ATX
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 1.7" (43 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 25.6" (650 mm)
- Блок питания: Линия -12V: Максимум: NAA
- дисковых отсеков: 4 x 3.5" горячая замена SAS/SATA отсек для накопителя с SES2; SAS или enterprise SATA HDD только рекомендуется
- Блок питания: Блоки питания: 1U 700/750W с горячей заменой резервируемое блок питания.
- Блок питания: Габариты (L x W x H): 320 x 54.5 x 40.25 mm
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
- Порты: 2x USB & DB9 COM порт tray
- Peripheral накопители: Опционально 1 x Slim DVD-ROM накопитель
- Блок питания: Линия +5Vsb: Максимум: 3A / Минимум: 0A
- Рабочая относительная влажность: 8% - 90% (без конденсации)
- Бренд: Supermicro
- Модель: CSE-815TQ-R700UB
- Артикул: CSE-815TQ-R700UB
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-815TQ-R700UB подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В составе инфраструктуры изделие выбирают под конкретную техническую роль. Его параметры сопоставляют с оборудованием, которое будет работать рядом.
В проекте хранения сначала определяют характер доступа к данным. Затем согласуют накопители, подключения и режимы работы дисковой подсистемы.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro 750W PWS-704P-1R, Supermicro BPN-SAS-815TQ. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-113TQ-R700UB. В спецификации альтернативного проекта ориентиром служат параметры: 1U стоечный корпус, поддержка для материнская плата размер: 12" x 13", 1U стоечный корпус, поддержка для материнская плата размер: 12" x 13". Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-116TQ-R700UB. При подборе для другой конфигурации полезно проверить такое исполнение: 1U, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Комплектация
Для исполнения CSE-815TQ-R700UB заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются MCP-290-00056-0N, MCP-290-00054-0N, MCP-290-00052-0N-Bulk, MCP-220-81502-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-815TQ-R700UB
Идентификация
- Артикул
- CSE-815TQ-R700UB
- Бренд
- Supermicro
- Модель
- CSE-815TQ-R700UB
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 1 полная высота & полная длина расширение слот (Райзер Плата Required); 1 полная высота расширение слот (Райзер Плата Required); 1 низкопрофильное исполнение расширение слот (Райзер Плата Required)
Конструкция и монтаж
- Высота
- 1.7" (43 mm)
- Габариты упаковки (W x H x L)
- 23.5" (597 mm) x 8.5" (216 mm) x 33.7" (856 mm)
- Глубина
- 25.6" (650 mm)
- Дисковая объединительная плата
- 4-порт 1U TQ объединительная плата (W/ enclosure управление), поддержка до 4x 3.5-inch SAS/SATA HDD
- Индикаторы
- 2 Сеть Активность Индикаторы HDD активность LED Питание Состояние LED Единица Идентификация (UID) LED
- Кнопки
- Питание On/Off кнопка Система Кнопка сброса Единица Идентификация (UID) кнопка
- Масса брутто
- 36 lbs (16.33 kg)
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Порты
- 2x USB & DB9 COM порт tray
- Форм-фактор
- 1U Корпус поддержка для максимум. материнская плата размер E-ATX 12" x 13" - оптимизировано для UIO материнская плата
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI CCC CE/EMC FCC class A TUV/CB UL/CUL
- Блок питания: Блоки питания
- 1U 700/750W с горячей заменой резервируемое блок питания.
- Блок питания: Выходная мощность и входное питание
- 700W с Вход 100 - 140Vac750W с Вход 180 - 240Vac
- Блок питания: Габариты (L x W x H)
- 320 x 54.5 x 40.25 mm
- Блок питания: Линия +12V
- Максимум: 58A / Минимум: 0.5A (100Vac - 140Vac) Максимум: 62A / Минимум: 0.5A (180Vac - 240Vac)
- Блок питания: Линия +12Vsb
- Максимум: NAA
- Блок питания: Линия +3.3V
- Максимум: NAA
- Блок питания: Линия +5V
- Максимум: NAA
- Блок питания: Линия +5Vsb
- Максимум: 3A / Минимум: 0A
- Блок питания: Линия -12V
- Максимум: NAA
- Блок питания: Распределитель питания
- PDB-PT112-2420 O/P: 12V/54 +5V Максимум: 25 +3.3V Максимум: 25 -12V Максимум: 0.6
- Блок питания: Сертификация
- Gold Сертифицированный
- Блок питания: Тип выходного подключения
- Объединительные платы (контактная гребёнка)
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 92%
- Вентиляторы
- 4 x 4cm для высокой нагрузки счётчик-rotating с оптимальный вентиляторы скорость управление Опционально 2 x вентиляторы для AOC охлаждение
Подсистема хранения
- Peripheral накопители
- Опционально 1 x Slim DVD-ROM накопитель
- дисковых отсеков
- 4 x 3.5" горячая замена SAS/SATA отсек для накопителя с SES2; SAS или enterprise SATA HDD только рекомендуется
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
