Артикул: CSE-815TQC4-605WB2
В наличии

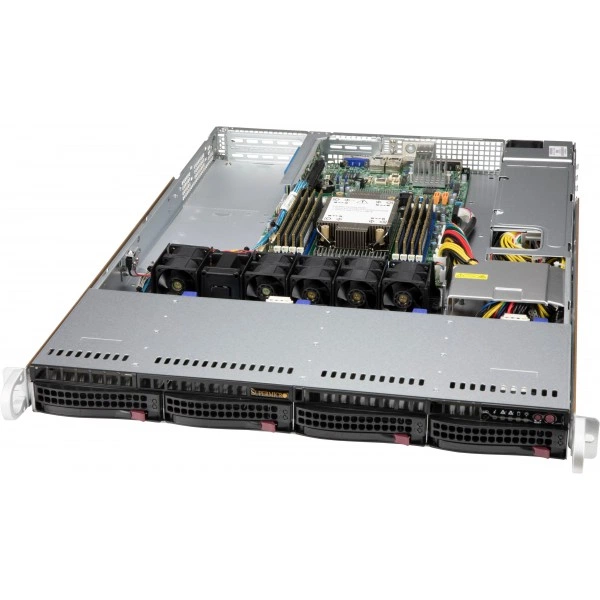

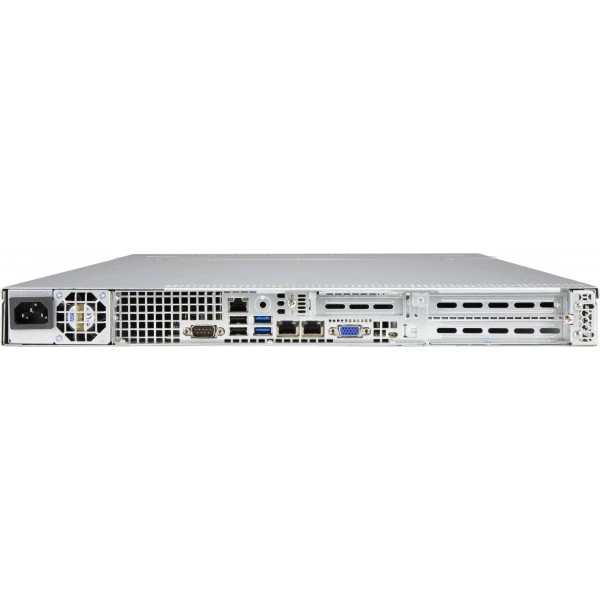

Серверный корпус Supermicro CSE-815TQC4-605WB2 1U, до 600W, высота: 1.7" (43 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-815TQC4-605WB2
Supermicro CSE-815TQC4-605WB2 - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 1U.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 1.7" (43 mm).
Ширина - 17.2" (437 mm).
Глубина - 25.6" (650 mm).
Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
При подборе фиксируют точное исполнение CSE-815TQC4-605WB2. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.
Технические особенности
- Форм-фактор: 1U
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 1.7" (43 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 25.6" (650 mm)
- дисковых отсеков: 4x 3.5" горячая замена SAS3/SATA отсек для накопителя; SAS или enterprise SATA HDD только рекомендуется
- Артикул: CSE-815TQC4-605WB2
- Peripheral накопители: Опционально 1x slim DVD-ROM отсек для накопителя
- Дисковая объединительная плата: 4-Порт 1U SAS3 12Gbps Hybrid объединительная плата, поддержка до 4x 3.5-inch SAS3/SATA3/NVMe Storage Устройства
- Габариты упаковки (W x H x L): 23.6" (601 mm) x 7.7" (196 mm) x 34.1" (866 mm)
- Модель: CSE-815TQC4-605WB2
- Блок питания: Линия -12V: Максимум: 0.5A / Минимум: 0A
- Блок питания: Габариты (L x W x H): 279.4 x 76 x 40.4 mm
- Рабочая температура: 5?°C - 35?°C (41?°F - 95?°F)
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-815TQC4-605WB2 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.
При сборке системы сначала определяют состав сопрягаемых компонентов. Изделие подбирают по технической спецификации проекта.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro BPN-SAS-825TQ, Supermicro CSE-PT51L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Проверку хранения выполняют на безопасном тестовом наборе данных. Она помогает оценить выбранную конфигурацию перед переносом рабочих массивов.
Электропитание рассчитывают по составу подключённого оборудования. При выборе источника проверяют входной режим и выходные параметры.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Схему кабелей полезно связать с обозначениями подключаемых узлов. Такая маркировка упрощает эксплуатацию и изменение конфигурации.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-815TQC4-R504WB3. Этот вариант рассматривают для проекта со следующими требованиями: 1U Корпус, Поддержка специальный форм-фактор WIO MB размер 8???x13???, 1U Корпус, Поддержка специальный форм-фактор WIO MB размер 8???x13???. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-LA15TQC-R504W. В спецификации альтернативного проекта ориентиром служат параметры: Оптимизированный для WIO (W серия) материнские платы, поддержка MB раз, Оптимизированный для WIO (W серия) материнские платы, поддержка MB раз. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
Перед вводом в работу проверяют питание на месте установки. Затем сопоставляют его с параметрами выбранного оборудования.
Комплектация
При подборе CSE-815TQC4-605WB2 согласуйте комплект оборудования с проектной схемой монтажа и подключений. Для комплектования платформы используются MCP-220-00043-0N, MCP-220-00116-0B, CSE-PTFB-813LB, CSE-PT40. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-815TQC4-605WB2
Идентификация
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 1x Низкопрофильное исполнение расширение слот; 2x Полная высота, Полный-length расширение слот
Конструкция и монтаж
- Артикул
- CSE-815TQC4-605WB2
- Бренд
- Supermicro
- Высота
- 1.7" (43 mm)
- Габариты упаковки (W x H x L)
- 23.6" (601 mm) x 7.7" (196 mm) x 34.1" (866 mm)
- Глубина
- 25.6" (650 mm)
- Дисковая объединительная плата
- 4-Порт 1U SAS3 12Gbps Hybrid объединительная плата, поддержка до 4x 3.5-inch SAS3/SATA3/NVMe Storage Устройства
- Индикаторы
- Питание состояние LED; HDD активность LED; 2 Сеть Активность Индикаторы; Единица Идентификация (UID) LED; Вентилятор Отказ/Система Over Тепло LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка; Единица Идентификация (UID) кнопка
- Масса брутто
- 36 lbs (16.33 kg)
- Модель
- CSE-815TQC4-605WB2
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Форм-фактор
- 1U корпус, Поддержка WIO/Специальный форм-фактор материнская плата размер до 12.3" x 13"
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI; CCC; CE/EMC; FCC class B; TUV/CB; UL/CUL
- Блок питания: Выходная мощность и входное питание
- 600W с Вход 100 - 240Vac
- Блок питания: Габариты (L x W x H)
- 279.4 x 76 x 40.4 mm
- Блок питания: Линия +12V
- Максимум: 49A / Минимум: 0.5A (100Vac - 240Vac)
- Блок питания: Линия +3.3V
- Максимум: 15A / Минимум: 0.5A
- Блок питания: Линия +5V
- Максимум: 18A / Минимум: 0.5A
- Блок питания: Линия +5Vsb
- Максимум: 3A / Минимум: 0A
- Блок питания: Линия -12V
- Максимум: 0.5A / Минимум: 0A
- Блок питания: Сертификация
- Platinum Сертифицированный
- Блок питания: Тип выходного подключения
- 24pin ATX
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 92%
- Вентиляторы
- Опционально 2x вентиляторы для AOC охлаждение; 4x 40x56mm счётчик-rotation PWM вентиляторы
Подсистема хранения
- Peripheral накопители
- Опционально 1x slim DVD-ROM отсек для накопителя
- дисковых отсеков
- 4x 3.5" горячая замена SAS3/SATA отсек для накопителя; SAS или enterprise SATA HDD только рекомендуется
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Управление и совместимость
- Материнская плата (для CSE-815TQC4-605WB2)
- Материнская плата Name; X12SPW-TFX12SPW-F
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
