Артикул: CSE-LA15TQC-R504W
В наличии

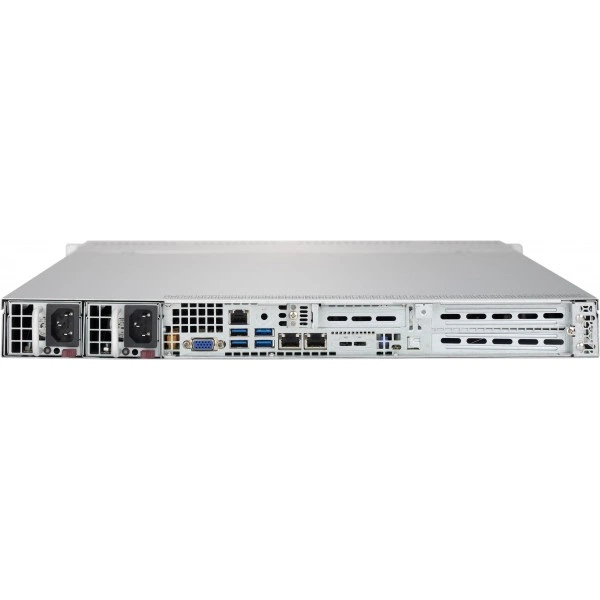

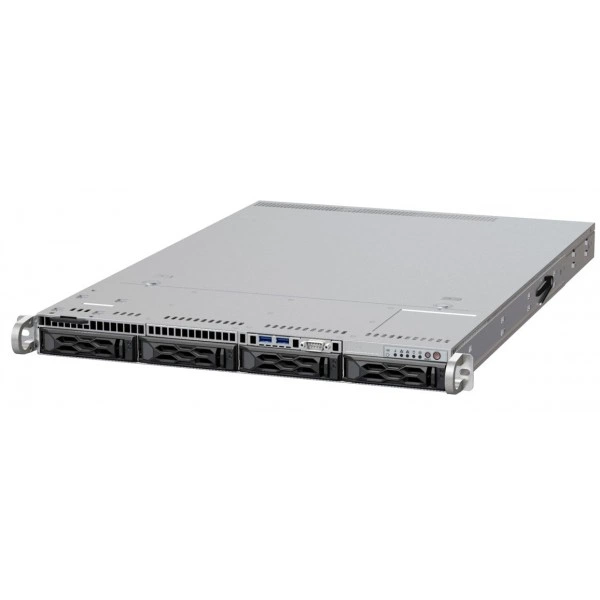

Серверный корпус Supermicro CSE-LA15TQC-R504W до 600W, высота: 1.7" (43 mm), ширина: 17.2" (437 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-LA15TQC-R504W
Supermicro CSE-LA15TQC-R504W - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - Оптимизированный для WIO (W серия) материнские платы, поддержка MB размер до 12.3" x 13.4".
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 1.7" (43 mm).
Ширина - 17.2" (437 mm).
Глубина - 25.6" (650 mm).
Электропитание рассчитывают по составу подключённого оборудования. При выборе источника проверяют входной режим и выходные параметры.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
При подборе фиксируют точное исполнение CSE-LA15TQC-R504W. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Технические особенности
- Форм-фактор: Оптимизированный для WIO (W серия) материнские платы, поддержка MB размер до 12.3" x 13.4"
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 1.7" (43 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 25.6" (650 mm)
- Система Мониторинг: Опционально Корпус вскрытие коммутатор
- дисковых отсеков: 4x 3.5" (tool-less) или 2.5" (винт) горячая замена SAS3/SATA отсек для накопителя; SAS или enterprise SATA HDD только рекомендуется
- Блок питания: Частота входного питания AC: 50-60Hz
- Peripheral накопители: Опционально 1x USB + COM порт tray; Опционально 1x 2.5" внутренние стационарные отсек для накопителя
- Блок питания: Выходная мощность и входное питание: 600W с Вход 200 - 240Vac; 500W с Вход 100 - 127Vac
- Габариты упаковки (W x H x L): 23.7" (602 mm) x 7.7" (196 mm) x 32.1" (815 mm)
- Артикул: CSE-LA15TQC-R504W
- Модель: CSE-LA15TQC-R504W
- Относительная влажность хранения: 5% - 95% (без конденсации)
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-LA15TQC-R504W подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При расширении площадки оценивают существующую компоновку. Новые узлы согласуют со схемами питания и соединений.
При обновлении дисковой подсистемы проверяют совместимость существующих узлов. Состав новых подключений фиксируют до начала сборки.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro BPN-SAS-825TQ, Supermicro c709231. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Для дополнительных устройств заранее планируют распределение ресурсов платформы. Это позволяет оценить конфигурацию до окончательной сборки.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-LA15TQC-563W. При подборе для другой конфигурации полезно проверить такое исполнение: до 560W, Оптимизированный для WIO (W серия) материнские платы, поддержка MB раз. При выборе ориентируются на электрическую нагрузку и схему питания системы.
В качестве аналога рассмотрите Supermicro CSE-815TQC4-R504WB3. При подборе для другой конфигурации полезно проверить такое исполнение: 1U Корпус, Поддержка специальный форм-фактор WIO MB размер 8???x13???, 1U Корпус, Поддержка специальный форм-фактор WIO MB размер 8???x13???. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Комплектация
Комплектование позиции CSE-LA15TQC-R504W удобно проверить по перечню компонентов вашей системы до оформления заказа. Для комплектования платформы используются MCP-310-19002-0N, SC815, MCP-310-19019-0B, SC113. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-LA15TQC-R504W
Идентификация
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 2x Полная высота расширение слот; 1x Низкопрофильное исполнение расширение слот
Конструкция и монтаж
- Артикул
- CSE-LA15TQC-R504W
- Бренд
- Supermicro
- Высота
- 1.7" (43 mm)
- Габариты упаковки (W x H x L)
- 23.7" (602 mm) x 7.7" (196 mm) x 32.1" (815 mm)
- Глубина
- 25.6" (650 mm)
- Дисковая объединительная плата
- 4-Порт 1U 12Gbps Объединительная плата Поддержка 4x3.5 SAS3/SATA3 HDD/SSD
- Индикаторы
- Питание состояние LED; HDD активность LED; 2 Сеть Активность Индикаторы; Единица Идентификация (UID) LED; Вентилятор Отказ/Система Over Тепло LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка; Единица Идентификация (UID) кнопка
- Масса брутто
- 28 lbs (12.7 kg)
- Модель
- CSE-LA15TQC-R504W
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Система Мониторинг
- Опционально Корпус вскрытие коммутатор
- Форм-фактор
- Оптимизированный для WIO (W серия) материнские платы, поддержка MB размер до 12.3" x 13.4"
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- CCC; CE/EMC; FCC; TUV/CB; UL/CUL
- Блок питания: Выходная мощность и входное питание
- 600W с Вход 200 - 240Vac; 500W с Вход 100 - 127Vac
- Блок питания: Габариты (L x W x H)
- 322 x 54.5 x 40.25 mm
- Блок питания: Линия +12V
- Максимум: 50A / Минимум: 0A (200Vac - 240Vac); Максимум: 42A / Минимум: 0A (100Vac - 127Vac); Максимум: 50A / Минимум: 0A
- Блок питания: Линия +5Vsb
- Максимум: 4A / Минимум: 0A
- Блок питания: Распределитель питания
- PDB-PT116-L8824; O/P: 12V/80; +5V Максимум: 25A; +3.3V Максимум: 25A; -12V Максимум: 0.6A
- Блок питания: Сертификация
- Platinum Сертифицированный
- Блок питания: Тип выходного подключения
- Объединительные платы (контактная гребёнка)
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 92%
- Вентиляторы
- 3x 40x56mm счётчик-rotation PWM вентиляторы
Подсистема хранения
- Peripheral накопители
- Опционально 1x USB + COM порт tray; Опционально 1x 2.5" внутренние стационарные отсек для накопителя
- дисковых отсеков
- 4x 3.5" (tool-less) или 2.5" (винт) горячая замена SAS3/SATA отсек для накопителя; SAS или enterprise SATA HDD только рекомендуется
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Управление и совместимость
- Материнская плата (для CSE-LA15TQC-R504W)
- Материнская плата Name; H11SSW-NTH11SSW-iNX12SPW-TFX12SPW-FX11SPW-TFX11SPW-CTF
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
