Артикул: CSE-815TQ-720UB
В наличии

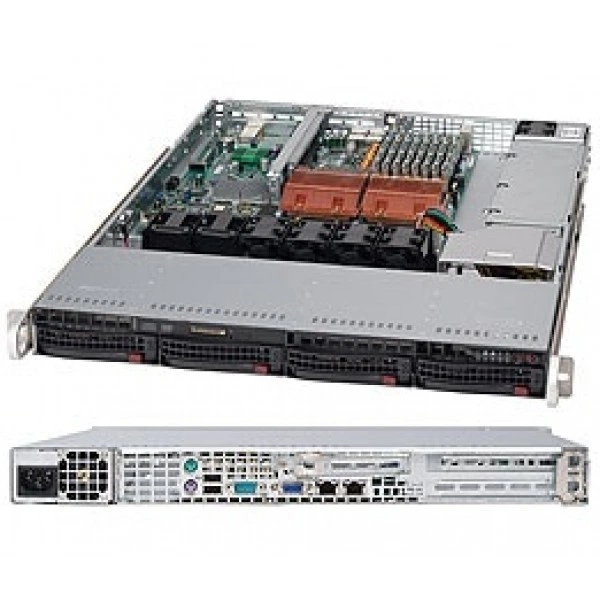

Серверный корпус Supermicro CSE-815TQ-720UB 1U/E-ATX, до 720W, высота: 1.7" (43 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-815TQ-720UB
Supermicro CSE-815TQ-720UB - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 1U/E-ATX.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 1.7" (43 mm).
Ширина - 17.2" (437 mm).
Глубина - 25.6" (650 mm).
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Электропитание рассчитывают по составу подключённого оборудования. При выборе источника проверяют входной режим и выходные параметры.
При подборе фиксируют точное исполнение CSE-815TQ-720UB. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
Технические особенности
- Форм-фактор: 1U/E-ATX
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 1.7" (43 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 25.6" (650 mm)
- Блок питания: Линия +5Vsb: Максимум: 3A / Минимум: 0A
- Блок питания: Тип выходного подключения: Объединительные платы (контактная гребёнка)
- Расширение слоты: 1 полная высота & полная длина расширение слот; 1 полная высота расширение слот; 1 низкопрофильное исполнение расширение слот
- Кнопки: Питание On/Off кнопка Система Кнопка сброса Единица Идентификация (UID) кнопка
- Блок питания: Блоки питания: 1U 720W Резервируемое Блок питания W/ PMbus 80Plus Gold
- Относительная влажность хранения: 5% - 95% (без конденсации)
- Блок питания: Сертификация: Gold Сертифицированный
- Масса брутто: 36 lbs (16.33 kg)
- Блок питания: Габариты (L x W x H): 336 x 76 x 40 mm
- Бренд: Supermicro
- Модель: CSE-815TQ-720UB
- Артикул: CSE-815TQ-720UB
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-815TQ-720UB подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для комплектования оборудования составляют перечень необходимых узлов. Такой подход помогает связать отдельный товар с конкретной установкой.
При расширении площадки оценивают существующую компоновку. Новые узлы согласуют со схемами питания и соединений.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro 720W PWS-721P-1R, Supermicro BPN-SAS-815TQ. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Состав системы и схему питания рассматривают совместно. Это помогает подготовить конфигурацию без необоснованных предположений о запасе мощности.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-815TQ-710UB. В спецификации альтернативного проекта ориентиром служат параметры: 1U/E-ATX, до 710W. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-815TQ-R700UB. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 1U/E-ATX, до 750W. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Комплектация
Для исполнения CSE-815TQ-720UB заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются CSE-PT92L, SC213, MCP-290-00056-0N, MCP-290-00052-0N-BULK. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-815TQ-720UB
Идентификация
- Артикул
- CSE-815TQ-720UB
- Бренд
- Supermicro
- Модель
- CSE-815TQ-720UB
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 1 полная высота & полная длина расширение слот; 1 полная высота расширение слот; 1 низкопрофильное исполнение расширение слот
Конструкция и монтаж
- Высота
- 1.7" (43 mm)
- Габариты упаковки (W x H x L)
- 23.5" (597 mm) x 8.5" (216 mm) x 33.7" (856 mm)
- Глубина
- 25.6" (650 mm)
- Дисковая объединительная плата
- 4-порт 1U TQ объединительная плата (W/ enclosure управление), поддержка до 4x 3.5-inch SAS/SATA HDD
- Индикаторы
- 2 Сеть Активность Индикаторы HDD активность LED Питание Состояние LED Единица Идентификация (UID) LED
- Кнопки
- Питание On/Off кнопка Система Кнопка сброса Единица Идентификация (UID) кнопка
- Масса брутто
- 36 lbs (16.33 kg)
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Порты
- 2x USB & DB9 COM порт tray
- Форм-фактор
- 1U Корпус поддержка для максимум. материнская плата размер E-ATX 13" x 13.68" - оптимизировано для UIO материнская плата
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI CCC CE/EMC FCC class A TUV/CB UL/CUL
- Блок питания: Блоки питания
- 1U 720W Резервируемое Блок питания W/ PMbus 80Plus Gold
- Блок питания: Выходная мощность и входное питание
- 720W с Вход 100 - 240Vac
- Блок питания: Габариты (L x W x H)
- 336 x 76 x 40 mm
- Блок питания: Линия +12V
- Максимум: 59A / Минимум: 0.5A (100Vac - 240Vac)
- Блок питания: Линия +12Vsb
- Максимум: NAA
- Блок питания: Линия +5Vsb
- Максимум: 3A / Минимум: 0A
- Блок питания: Линия -12V
- Максимум: NAA
- Блок питания: Распределитель питания
- PDB-PT815-8820 O/P: 12V/59A +5V Максимум: 24A +3.3V Максимум: 21A -12V Максимум: 0.6A
- Блок питания: Сертификация
- Gold Сертифицированный
- Блок питания: Тип выходного подключения
- Объединительные платы (контактная гребёнка)
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 92%
- Вентиляторы
- 4 x 4cm для высокой нагрузки счётчик-rotating с оптимальный вентиляторы скорость управление Опционально 2 x вентиляторы для AOC охлаждение
Подсистема хранения
- Peripheral накопители
- Опционально 1 x Slim DVD-ROM накопитель
- дисковых отсеков
- 4 x 3.5" горячая замена SAS/SATA отсек для накопителя с SES2; SAS или enterprise SATA HDD только рекомендуется
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
