Артикул: CSE-815BTQC-R860W
В наличии

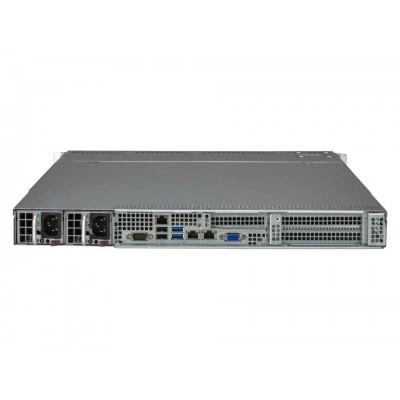

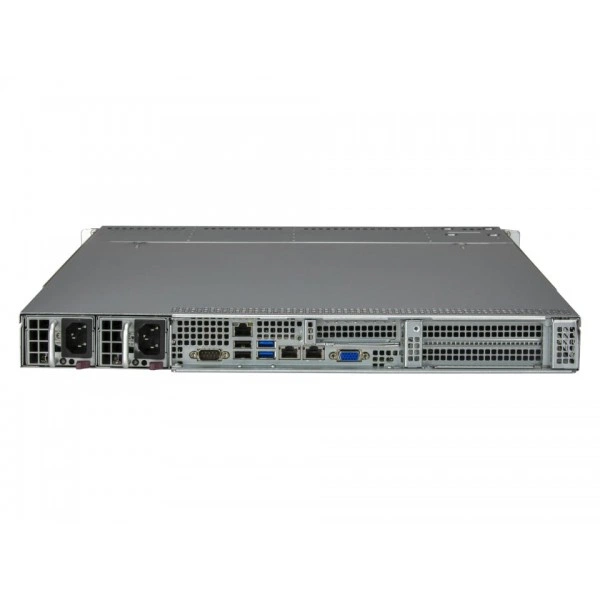

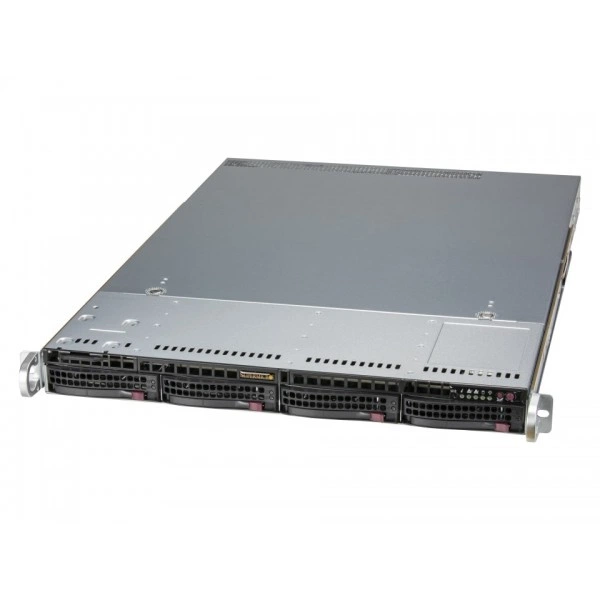

Серверный корпус Supermicro CSE-815BTQC-R860W 1U, до 860W, высота: 1.7" (43 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-815BTQC-R860W
Supermicro CSE-815BTQC-R860W - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 1U.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 1.7" (43 mm).
Ширина - 17.2" (437 mm).
Глубина - 25.6" (650 mm).
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Электропитание рассчитывают по составу подключённого оборудования. При выборе источника проверяют входной режим и выходные параметры.
При подборе фиксируют точное исполнение CSE-815BTQC-R860W. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Перед вводом в работу проверяют питание на месте установки. Затем сопоставляют его с параметрами выбранного оборудования.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Технические особенности
- Форм-фактор: 1U
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 1.7" (43 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 25.6" (650 mm)
- Блок питания: Линия +12V: Максимум: 71.6A / Минимум: 0A (200Vac - 240Vac); Максимум: 66.6A / Минимум: 0A (100Vac - 127Vac)
- Артикул: CSE-815BTQC-R860W
- Блок питания: Сертификация: Platinum Сертифицированный
- Относительная влажность хранения: 5% - 95% (без конденсации)
- Масса брутто: 34.5 lbs (15.46 kg)
- Дисковая объединительная плата: 4-Порт 1U 12Gbps Объединительная плата Поддержка 4x3.5" SAS3/SATA HDD
- Расширение слоты: 2x Полная высота, Полный-length расширение слот (Райзер Плата Required); 1x Низкопрофильное исполнение расширение слот (Райзер Плата Required)
- Индикаторы: Питание состояние LED; HDD активность LED; 2 Сеть Активность Индикаторы; Единица Идентификация (UID) LED; Вентилятор Отказ/Система Over Тепло LED
- Блок питания: Распределитель питания: PDB-PT116-SL8824; O/P: 12V/80; +5V Максимум: 25A; +3.3V Максимум: 25A; -12V Максимум: 0.6A
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-815BTQC-R860W подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для обслуживания заранее составляют перечень сопрягаемых компонентов. Он помогает подготовить оборудование под согласованную конфигурацию.
Для инфраструктурного проекта оценивают размещение и схему подключений. Состав оборудования согласуют с условиями площадки.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro c710523, Supermicro CSE-PT51L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Состав системы и схему питания рассматривают совместно. Это помогает подготовить конфигурацию без необоснованных предположений о запасе мощности.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Кабельную трассу планируют с учётом доступного пространства. Разъёмы располагают так, чтобы соединение можно было проверить после сборки.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-LA15TQC-R860AW. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 1U1U Оптимизированный для CloudDC материнская плата с S-AIOM поддержка. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-116BAC10-R860W. Для сопоставления аппаратных возможностей можно рассмотреть вариант: глубина: 23.5" (597 mm), 1U корпус поддержка для материнская плата размер специальный форм-факт. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
Комплектация
При заказе согласуйте состав позиции CSE-815BTQC-R860W вместе с монтажными принадлежностями для выбранной установки. Для комплектования платформы используются MCP-220-00043-0N, MCP-310-81505-0N, SC815B, SC116B. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-815BTQC-R860W
Идентификация
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 2x Полная высота, Полный-length расширение слот (Райзер Плата Required); 1x Низкопрофильное исполнение расширение слот (Райзер Плата Required)
Конструкция и монтаж
- Артикул
- CSE-815BTQC-R860W
- Бренд
- Supermicro
- Высота
- 1.7" (43 mm)
- Габариты упаковки (W x H x L)
- 23.5" (597 mm) x 8.5" (216 mm) x 33.7" (856 mm)
- Глубина
- 25.6" (650 mm)
- Дисковая объединительная плата
- 4-Порт 1U 12Gbps Объединительная плата Поддержка 4x3.5" SAS3/SATA HDD
- Индикаторы
- Питание состояние LED; HDD активность LED; 2 Сеть Активность Индикаторы; Единица Идентификация (UID) LED; Вентилятор Отказ/Система Over Тепло LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка; Единица Идентификация (UID) кнопка
- Масса брутто
- 34.5 lbs (15.46 kg)
- Масса нетто
- 21.5 lbs (9.75 kg)
- Модель
- CSE-815BTQC-R860W
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Форм-фактор
- 1U корпус поддержка для материнская плата размер Специальный форм-фактор WIO 12.3" x 13"
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI; CCC; CE/EMC; UL/CB; UL/CUL
- Блок питания: Выходная мощность и входное питание
- 860W с Вход 200 - 240Vac; 800W с Вход 100 - 127Vac; 860W с Вход 200 - 240Vdc
- Блок питания: Габариты (L x W x H)
- 322 x 54.5 x 40.25 mm
- Блок питания: Линия +12V
- Максимум: 71.6A / Минимум: 0A (200Vac - 240Vac); Максимум: 66.6A / Минимум: 0A (100Vac - 127Vac)
- Блок питания: Линия +5Vsb
- Максимум: 4A / Минимум: 0A
- Блок питания: Распределитель питания
- PDB-PT116-SL8824; O/P: 12V/80; +5V Максимум: 25A; +3.3V Максимум: 25A; -12V Максимум: 0.6A
- Блок питания: Сертификация
- Platinum Сертифицированный
- Блок питания: Тип выходного подключения
- Объединительные платы (контактная гребёнка)
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 94+%
- Вентиляторы
- 4x 40x56mm счётчик-rotation PWM вентиляторы; Опционально 2x 40x56mm вентиляторы для AOC охлаждение
Подсистема хранения
- Peripheral накопители
- Опционально 1x Slim DVD-ROM накопитель; Опционально 1x USB + COM порт tray
- дисковых отсеков
- 4x 3.5" горячая замена SAS3/SATA3 отсек для накопителя; SAS или enterprise SATA HDD только рекомендуется
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Управление и совместимость
- Материнская плата (для CSE-815BTQC-R860W)
- Материнская плата Name; X13SEW-TFX13SCW-FX14SBW-TFX13SEW-FX14SBW-F
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
