Артикул: CSE-116BAC10-R860W
В наличии

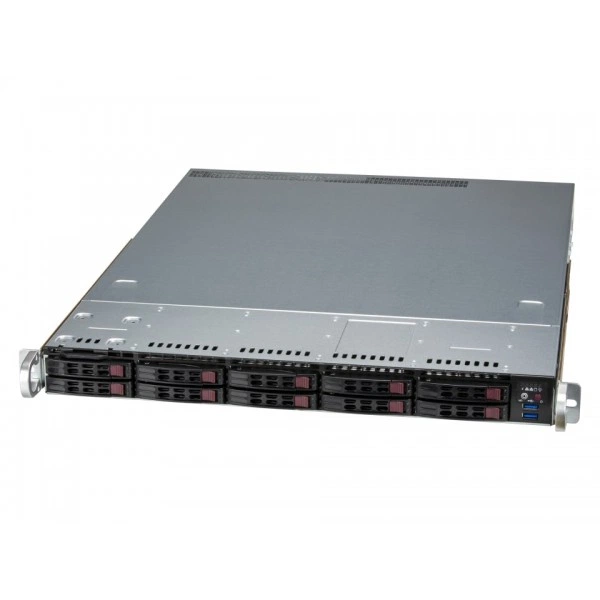

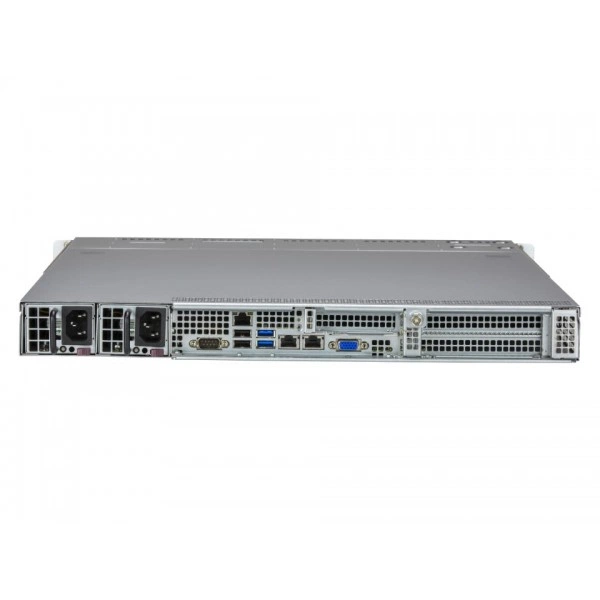

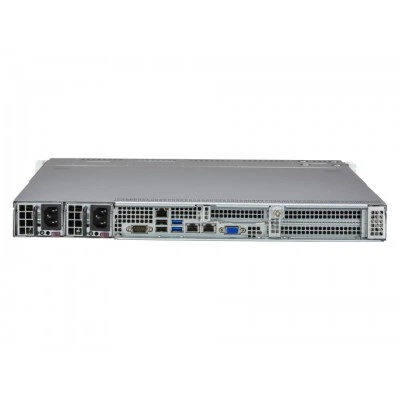

Серверный корпус Supermicro CSE-116BAC10-R860W 1U, до 860W, высота: 1.7" (43 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-116BAC10-R860W
Supermicro CSE-116BAC10-R860W - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 1U.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 1.7" (43 mm).
Ширина - 17.2" (437 mm).
Глубина - 23.5" (597 mm).
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Для дисковой подсистемы сопоставляют ёмкость и характер доступа к данным. Нужное число подключений определяют до выбора накопителей.
При подборе фиксируют точное исполнение CSE-116BAC10-R860W. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
При работе с массивами заранее определяют требования к сохранности данных. Резервное копирование планируют отдельно от аппаратной конфигурации хранения.
Технические особенности
- Форм-фактор: 1U
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 1.7" (43 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 23.5" (597 mm)
- Блок питания: Выходная мощность и входное питание: 860W с Вход 200 - 240Vac; 800W с Вход 100 - 127Vac; 860W с Вход 200 - 240Vdc
- Блок питания: Частота входного питания AC: 50-60Hz
- Рабочая температура: 5?°C - 35?°C (41?°F - 95?°F)
- Кнопки: Питание On/Off кнопка; Единица Идентификация (UID) кнопка
- Блок питания: Сертификация: Platinum Сертифицированный
- Блок питания: Линия +5Vsb: Максимум: 4A / Минимум: 0A
- Температура хранения: -40?°C - 70?°C (-40?°F - 158?°F)
- Блок питания: Эффективность питания: 94+%
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-116BAC10-R860W подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.
В составе инфраструктуры изделие выбирают под конкретную техническую роль. Его параметры сопоставляют с оборудованием, которое будет работать рядом.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CSE-PT51L, Supermicro FAN-0163L4. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Для оборудования расширения сопоставляют монтажную высоту и способ подключения. Затем проверяют возможности согласованной платформы.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Схему кабелей полезно связать с обозначениями подключаемых узлов. Такая маркировка упрощает эксплуатацию и изменение конфигурации.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-LB16AC10-R860AW. В спецификации альтернативного проекта ориентиром служат параметры: 1U, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-116AC10-R860CB-N10. Этот вариант рассматривают для проекта со следующими требованиями: 1U, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.
Комплектация
При подборе CSE-116BAC10-R860W согласуйте комплект оборудования с проектной схемой монтажа и подключений. Для комплектования платформы используются MCP-310-81306-0B, MCP-310-81505-0N, SC815B, SC116B. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-116BAC10-R860W
Идентификация
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 2x Полная высота, Полный-length расширение слот (Райзер Плата Required); 1x Низкопрофильное исполнение расширение слот (Райзер Плата Required)
Конструкция и монтаж
- Артикул
- CSE-116BAC10-R860W
- Бренд
- Supermicro
- Высота
- 1.7" (43 mm)
- Габариты упаковки (W x H x L)
- 23.5" (597 mm) x 7.75" (197 mm) x 31.5" (800 mm)
- Глубина
- 23.5" (597 mm)
- Дисковая объединительная плата
- 10-Порт 1U 1U 10-порт объединительная плата, 10x SAS3/SATA3/NVME5 для X13
- Индикаторы
- Питание состояние LED; HDD активность LED; 2 Сеть Активность Индикаторы; Вентилятор Отказ/Система Over Тепло LED
- Кнопки
- Питание On/Off кнопка; Единица Идентификация (UID) кнопка
- Масса брутто
- 33.5 lbs (15.2 kg)
- Масса нетто
- 21 lbs (9.53 kg)
- Модель
- CSE-116BAC10-R860W
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Система Мониторинг
- Корпус вскрытие коммутатор
- Форм-фактор
- 1U корпус поддержка для материнская плата размер Специальный форм-фактор 12.3" x 13"
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI; CCC; CE/EMC; UL/CB; UL/CUL
- Блок питания: Выходная мощность и входное питание
- 860W с Вход 200 - 240Vac; 800W с Вход 100 - 127Vac; 860W с Вход 200 - 240Vdc
- Блок питания: Габариты (L x W x H)
- 322 x 54.5 x 40.25 mm
- Блок питания: Линия +12V
- Максимум: 71.6A / Минимум: 0A (200Vac - 240Vac); Максимум: 66.6A / Минимум: 0A (100Vac - 127Vac)
- Блок питания: Линия +5Vsb
- Максимум: 4A / Минимум: 0A
- Блок питания: Распределитель питания
- PDB-PT116-SL8824; O/P: 12V/80; +5V Максимум: 25A; +3.3V Максимум: 25A; -12V Максимум: 0.6A
- Блок питания: Сертификация
- Platinum Сертифицированный
- Блок питания: Тип выходного подключения
- Объединительные платы (контактная гребёнка)
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 94+%
- Вентиляторы
- 4x 40x56mm счётчик-rotation PWM вентиляторы; Опционально 2x 40x56mm вентиляторы для AOC охлаждение
Подсистема хранения
- дисковых отсеков
- 10x 2.5" горячая замена SAS3/SATA/NVMe отсек для накопителя; SAS или enterprise SATA HDD только рекомендуется
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Управление и совместимость
- Материнская плата (для CSE-116BAC10-R860W)
- Материнская плата Name; X13SEW-TFX13SCW-FX14SBW-TFX13SEW-FX14SBW-F
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
