Артикул: CSE-116AC10-R860CB-N10
В наличии

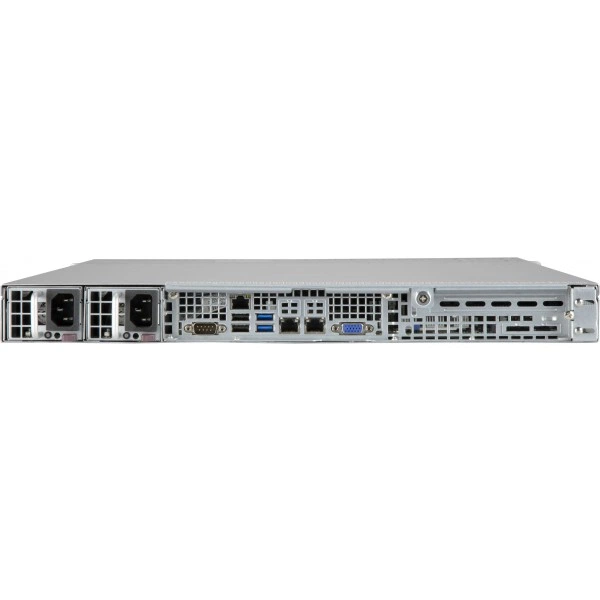

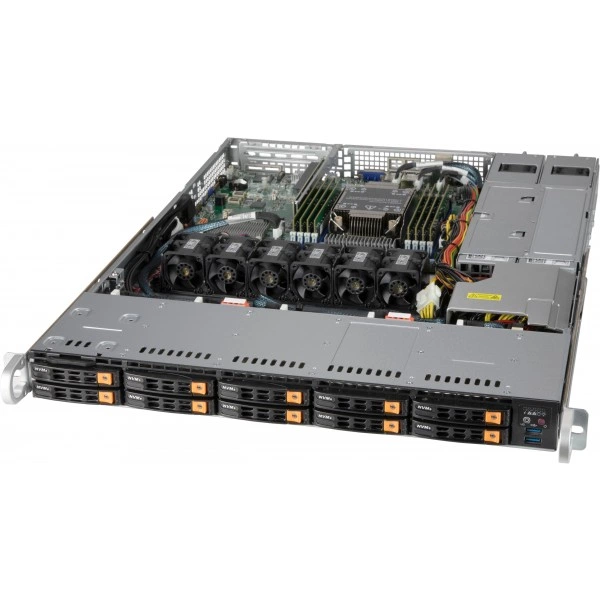

Серверный корпус Supermicro CSE-116AC10-R860CB-N10 1U, до 860W, высота: 1.7" (43 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-116AC10-R860CB-N10
Supermicro CSE-116AC10-R860CB-N10 - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 1U.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 1.7" (43 mm).
Ширина - 17.2" (437 mm).
Глубина - 23.5" (597 mm).
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.
При подборе фиксируют точное исполнение CSE-116AC10-R860CB-N10. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
Дисковые подключения проверяют по типу интерфейса и монтажному исполнению. Затем оценивают доступ для установки и обслуживания накопителей.
Технические особенности
- Форм-фактор: 1U
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 1.7" (43 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 23.5" (597 mm)
- Материнская плата (для CSE-116AC10-R860CB-N10): Материнская плата Name; X12SPO-NTFX12SPO-F
- Блок питания: Габариты (L x W x H): 322 x 54.5 x 40.25 mm
- Блок питания: Эффективность питания: 94+%
- Бренд: Supermicro
- Расширение слоты: 1x Полная высота, Полный-length расширение слот
- Артикул: CSE-116AC10-R860CB-N10
- Относительная влажность хранения: 5% - 95% (без конденсации)
- Блок питания: Линия +12V: Максимум: 71.6A / Минимум: 0A (200Vac - 240Vac); Максимум: 66.6A / Минимум: 0A (100Vac - 127Vac)
- дисковых отсеков: 10x 2.5" горячая замена NVMe/SAS отсек для накопителя hybrid; SAS или enterprise SATA HDD только рекомендуется
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-116AC10-R860CB-N10 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для размещения данных оценивают требуемую ёмкость и развитие массива. Комплект оборудования выбирают по полной схеме хранения.
При развитии парка проверяют, какие требования остаются общими для систем. Точную модификацию выбирают с учётом роли каждого узла.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CSE-PT51L, Supermicro FAN-0141L4. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Для роста массива учитывают свободное монтажное пространство и подключения. Расширение планируют с учётом ограничений всей дисковой подсистемы.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-116BAC10-R860W. При подборе для другой конфигурации полезно проверить такое исполнение: 1U корпус поддержка для материнская плата размер специальный форм-факт, 1U корпус поддержка для материнская плата размер специальный форм-факт. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-LB16AC10-R860AW. В спецификации альтернативного проекта ориентиром служат параметры: 1U, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Комплектация
В заявке на CSE-116AC10-R860CB-N10 укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются MCP-310-00026-01, SC815-650. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-116AC10-R860CB-N10
Идентификация
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 1x Полная высота, Полный-length расширение слот
Конструкция и монтаж
- Артикул
- CSE-116AC10-R860CB-N10
- Бренд
- Supermicro
- Высота
- 1.7" (43 mm)
- Габариты упаковки (W x H x L)
- 23.7" (602 mm) x 7.7" (196 mm) x 31.8" (808 mm)
- Глубина
- 23.5" (597 mm)
- Дисковая объединительная плата
- 10-Порт 1U SFF Hybrid Объединительная плата Поддерживается 10xSAS3/SATA3/NVMe4 Storage Устройства с 1x(2x4) + 2x(1x4) + 1x(2x2) Питание Разъёмы
- Индикаторы
- Питание состояние LED; HDD активность LED; 2 Сеть Активность Индикаторы; Единица Идентификация (UID) LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка; Единица Идентификация (UID) кнопка
- Масса брутто
- 36 lbs (16.33 kg)
- Модель
- CSE-116AC10-R860CB-N10
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Порты
- 2x USB Порт
- Форм-фактор
- 23.5" Глубина 1U Стоечный Корпус - поддерживается для максимум материнская плата sizes из 12" x 13"
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI; CCC; CE/EMC; UL/CB; UL/CUL
- Блок питания: Выходная мощность и входное питание
- 860W с Вход 200 - 240Vac; 800W с Вход 100 - 127Vac; 860W с Вход 200 - 240Vdc
- Блок питания: Габариты (L x W x H)
- 322 x 54.5 x 40.25 mm
- Блок питания: Линия +12V
- Максимум: 71.6A / Минимум: 0A (200Vac - 240Vac); Максимум: 66.6A / Минимум: 0A (100Vac - 127Vac)
- Блок питания: Линия +5Vsb
- Максимум: 4A / Минимум: 0A
- Блок питания: Распределитель питания
- PDB-PT112-2424; O/P: 12V/54; +5V Максимум: 25A; +3.3V Максимум: 25A; -12V Максимум: 0.6A
- Блок питания: Сертификация
- Platinum Сертифицированный
- Блок питания: Тип выходного подключения
- Объединительные платы (контактная гребёнка)
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 94+%
- Вентиляторы
- 4x 40x56mm счётчик-rotation PWM вентиляторы; Опционально 2x вентиляторы для AOC охлаждение
Подсистема хранения
- дисковых отсеков
- 10x 2.5" горячая замена NVMe/SAS отсек для накопителя hybrid; SAS или enterprise SATA HDD только рекомендуется
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Управление и совместимость
- Материнская плата (для CSE-116AC10-R860CB-N10)
- Материнская плата Name; X12SPO-NTFX12SPO-F
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
