Артикул: CSE-813T-600UB
В наличии

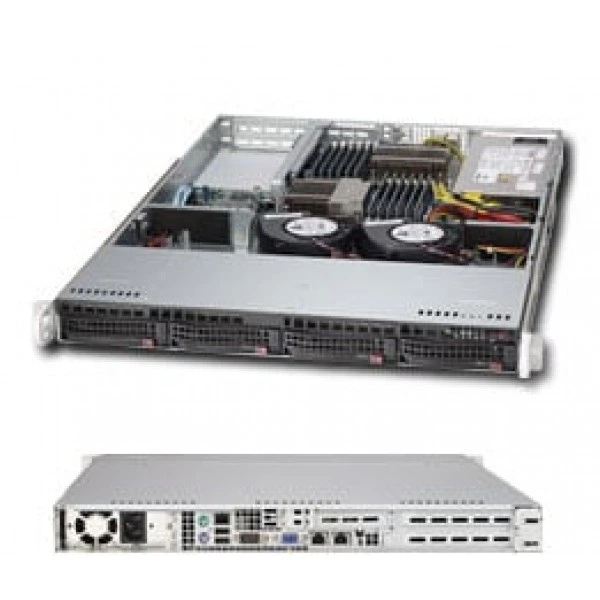

Серверный корпус Supermicro CSE-813T-600UB 1U/E-ATX, до 680W, до 600W
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-813T-600UB
Supermicro CSE-813T-600UB - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 1U/E-ATX.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 1.7" (43 mm).
Ширина - 17.2" (437 mm).
Глубина - 25.6" (650 mm).
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Проверку хранения выполняют на безопасном тестовом наборе данных. Она помогает оценить выбранную конфигурацию перед переносом рабочих массивов.
При подборе фиксируют точное исполнение CSE-813T-600UB. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Электропитание рассчитывают по составу подключённого оборудования. При выборе источника проверяют входной режим и выходные параметры.
Накопители планируют вместе с контроллером и внутренними кабелями. Это помогает подготовить согласованную схему хранения без лишних переходников.
Технические особенности
- Форм-фактор: 1U/E-ATX
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 1.7" (43 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 25.6" (650 mm)
- Блок питания: Габариты (L x W x H): 220 x 100 x 40 mm
- Рабочая относительная влажность: 8% - 90% (без конденсации)
- Масса брутто: 36 lbs (16.33 kg)
- Блок питания: Блоки питания: 1U 600/680W Многоканальный выход 80PLUS gold блок питания, 24pin выход
- Блок питания: Линия +3.3V: Максимум: 16A / Минимум: 0.8A
- Блок питания: Линия +12V: Максимум: 49A / Минимум: 1A (100Vac - 140Vac) Максимум: 56A / Минимум: 1A (180Vac - 240Vac)
- Блок питания: Частота входного питания AC: 50-60Hz
- Блок питания: Сертификация: Gold Сертифицированный
- Рабочая температура: 5?°C - 35?°C (41?°F - 95?°F)
- Бренд: Supermicro
- Модель: CSE-813T-600UB
- Артикул: CSE-813T-600UB
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-813T-600UB подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для размещения данных оценивают требуемую ёмкость и развитие массива. Комплект оборудования выбирают по полной схеме хранения.
В проекте модернизации проверяют связи с существующим оборудованием. Изменение одного узла рассматривают вместе с остальной системой.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro BPN-SAS-815T, Supermicro BPN-SAS-825TQ. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Схему кабелей полезно связать с обозначениями подключаемых узлов. Такая маркировка упрощает эксплуатацию и изменение конфигурации.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-813T-600CB. В спецификации альтернативного проекта ориентиром служат параметры: 1U/E-ATX, 1U/E-ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-113TQ-600UB. В спецификации альтернативного проекта ориентиром служат параметры: 1U стоечный корпус, поддержка для материнская плата размер: 12" x 13", 1U стоечный корпус, поддержка для материнская плата размер: 12" x 13". Такой вариант рассматривают для монтажного пространства соответствующего формата.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Комплектация
В заявке на CSE-813T-600UB укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются MCP-290-00056-0N, MCP-290-00054-0N, MCP-220-00043-0N, MCP-220-81502-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-813T-600UB
Идентификация
- Артикул
- CSE-813T-600UB
- Бренд
- Supermicro
- Модель
- CSE-813T-600UB
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 2 полная высота & полная длина расширение слот (Райзер Плата Required); 1 низкопрофильное исполнение расширение слот (Райзер Плата Required)
Конструкция и монтаж
- Высота
- 1.7" (43 mm)
- Габариты упаковки (W x H x L)
- 23.4" (594 mm) x 8.5" (216 mm) x 33.7" (856 mm)
- Глубина
- 25.6" (650 mm)
- Дисковая объединительная плата
- 4-порт 1U TQ объединительная плата (W/O AMI9071/72 enclosure управление), поддержка до 4x 3.5-inch SAS/SATA HDD
- Индикаторы
- 2 Сеть Активность Индикаторы Вентилятор Отказ/Система Over Тепло LED HDD активность LED Питание Состояние LED
- Кнопки
- Питание On/Off кнопка Система Кнопка сброса
- Масса брутто
- 36 lbs (16.33 kg)
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Форм-фактор
- 1U корпус - поддерживается для максимум материнская плата sizes из 12" x 13", E-ATX
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI CCC CE/EMC FCC class B TUV/CB UL/CUL
- Блок питания: Блоки питания
- 1U 600/680W Многоканальный выход 80PLUS gold блок питания, 24pin выход
- Блок питания: Выходная мощность и входное питание
- 600W с Вход 100 - 140Vac680W с Вход 180 - 240Vac
- Блок питания: Габариты (L x W x H)
- 220 x 100 x 40 mm
- Блок питания: Линия +12V
- Максимум: 49A / Минимум: 1A (100Vac - 140Vac) Максимум: 56A / Минимум: 1A (180Vac - 240Vac)
- Блок питания: Линия +12Vsb
- Максимум: NAA
- Блок питания: Линия +3.3V
- Максимум: 16A / Минимум: 0.8A
- Блок питания: Линия +5V
- Максимум: 20A / Минимум: 1A
- Блок питания: Линия +5Vsb
- Максимум: 3A / Минимум: 0A
- Блок питания: Линия -12V
- Максимум: 0.5A / Минимум: 0A
- Блок питания: Сертификация
- Gold Сертифицированный
- Блок питания: Тип выходного подключения
- 24pin ATX
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 92%
- Вентиляторы
- 2 x 10cm blower
Подсистема хранения
- Peripheral накопители
- Опционально 1 x slim DVD-ROM отсек для накопителя
- дисковых отсеков
- 4 x 3.5" горячая замена SAS/SATA; SAS или enterprise SATA HDD только рекомендуется
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
