Артикул: CSE-216BA-R920UB
В наличии

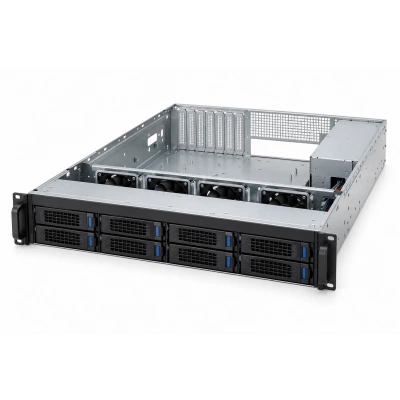

Серверный корпус Supermicro CSE-216BA-R920UB 2U, до 920W, высота: 3.5" (89 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-216BA-R920UB
Supermicro CSE-216BA-R920UB - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 2U.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 3.5" (89 mm).
Ширина - 17.2" (437 mm).
Глубина - 24.8" (630 mm).
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
При подборе фиксируют точное исполнение CSE-216BA-R920UB. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Проверку хранения выполняют на безопасном тестовом наборе данных. Она помогает оценить выбранную конфигурацию перед переносом рабочих массивов.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
Технические особенности
- Форм-фактор: 2U
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 3.5" (89 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 24.8" (630 mm)
- дисковых отсеков: 24 x 2.5" горячая замена SAS/SATA отсек для накопителя
- Дисковая объединительная плата: 24-порт 2U SAS 6Gbps direct-attached объединительная плата, поддержка до 24x 2.5-inch SAS2/SATA3 HDD/SSD
- Цвет: Чёрный
- Блок питания: Линия +12Vsb: Максимум: NAA
- Индикаторы: 2 Сеть Активность Индикаторы Вентилятор Отказ/Система Over Тепло LED HDD активность LED Питание Состояние LED
- Расширение слоты: 4 полная высота & половинная длина расширение слот; 3 низкопрофильное исполнение расширение слот
- Блок питания: Эффективность питания: 94%
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
- Кнопки: Питание On/Off кнопка Система Кнопка сброса
- Бренд: Supermicro
- Модель: CSE-216BA-R920UB
- Артикул: CSE-216BA-R920UB
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-216BA-R920UB подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для нескольких систем ведут учёт точных моделей и конфигураций. Такая информация помогает планировать комплектование и сопровождение оборудования.
При расширении площадки оценивают существующую компоновку. Новые узлы согласуют со схемами питания и соединений.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro BPN-SAS-825TQ, Supermicro c413914. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Для дисковой подсистемы сопоставляют ёмкость и характер доступа к данным. Нужное число подключений определяют до выбора накопителей.
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-216BA-R920WB. В спецификации альтернативного проекта ориентиром служат параметры: 2U корпус поддержка для SMC специальный форм-фактор WIO материнские пл, глубина: 24.8" (630 mm). Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-826BA-R920UB. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 2U корпус поддержка для SMC специальный форм-фактор WIO материнские пл, 2U корпус поддержка для SMC специальный форм-фактор WIO материнские пл. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Накопители планируют вместе с контроллером и внутренними кабелями. Это помогает подготовить согласованную схему хранения без лишних переходников.
Комплектация
Для исполнения CSE-216BA-R920UB заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются MCP-290-00058-0N, MCP-220-82609-0N, MCP-320-82603-0N, MCP-210-82601-0B. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-216BA-R920UB
Идентификация
- Артикул
- CSE-216BA-R920UB
- Бренд
- Supermicro
- Модель
- CSE-216BA-R920UB
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 4 полная высота & половинная длина расширение слот; 3 низкопрофильное исполнение расширение слот
Конструкция и монтаж
- Высота
- 3.5" (89 mm)
- Габариты упаковки (W x H x L)
- 30" (762 mm) x 11.5" (292 mm) x 38.7" (983 mm)
- Глубина
- 24.8" (630 mm)
- Дисковая объединительная плата
- 24-порт 2U SAS 6Gbps direct-attached объединительная плата, поддержка до 24x 2.5-inch SAS2/SATA3 HDD/SSD
- Индикаторы
- 2 Сеть Активность Индикаторы Вентилятор Отказ/Система Over Тепло LED HDD активность LED Питание Состояние LED
- Кнопки
- Питание On/Off кнопка Система Кнопка сброса
- Масса брутто
- 53 lbs (24.04 kg)
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Система Мониторинг
- Корпус вскрытие коммутатор
- Форм-фактор
- 2U корпус поддержка для SMC Специальный форм-фактор UIO материнские платы максимум. материнская плата размер - 12" x 13", 13" x 13.68". Поддержка до 12"x13" MB с задний 2.5" HDD option установлен
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI CCC CE/EMC FCC class B TUV/CB UL/CUL
- Блок питания: Блоки питания
- 1U 920W Резервируемое Platinum Super Quiet блок питания W/PMbus
- Блок питания: Выходная мощность и входное питание
- 920W с Вход 100 - 240Vac
- Блок питания: Габариты (L x W x H)
- 336 x 76 x 40 mm
- Блок питания: Линия +12V
- Максимум: 75A / Минимум: 1A (100Vac - 240Vac)
- Блок питания: Линия +12Vsb
- Максимум: NAA
- Блок питания: Линия +5Vsb
- Максимум: 4A / Минимум: 0A
- Блок питания: Линия -12V
- Максимум: NAA
- Блок питания: Распределитель питания
- PDB-PT829-S8824 O/P: 12V/100A +5V Максимум: 45A +3.3V Максимум: 24A -12V Максимум: 0.6A
- Блок питания: Сертификация
- Platinum Сертифицированный
- Блок питания: Тип выходного подключения
- Объединительные платы (контактная гребёнка)
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 94%
- Вентиляторы
- 3 x 8cm высокопроизводительный PWM вентиляторы Опционально 5 x 6cm вентилятор охлаждение модуль для 826B/216B
Подсистема хранения
- дисковых отсеков
- 24 x 2.5" горячая замена SAS/SATA отсек для накопителя
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
