Артикул: CSE-213BAC8-R1K23WB
В наличии

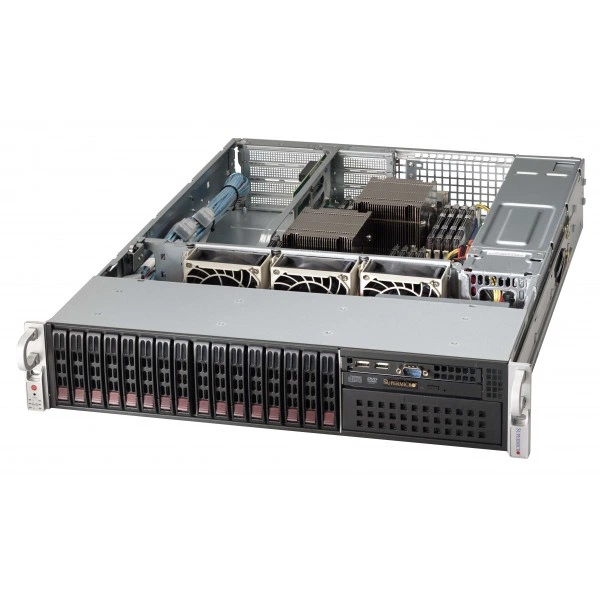

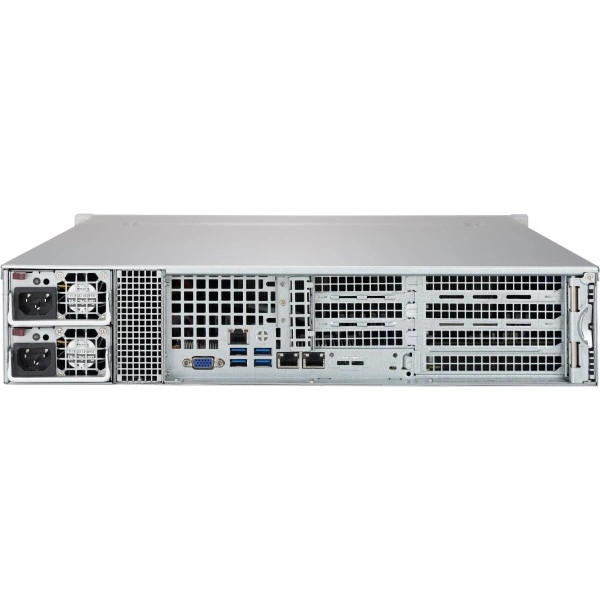

Серверный корпус Supermicro CSE-213BAC8-R1K23WB 2U, до 1200W, высота: 3.5" (89 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-213BAC8-R1K23WB
Supermicro CSE-213BAC8-R1K23WB - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 2U.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 3.5" (89 mm).
Ширина - 17.2" (437 mm).
Глубина - 24.8" (630 mm).
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Для роста массива учитывают свободное монтажное пространство и подключения. Расширение планируют с учётом ограничений всей дисковой подсистемы.
При подборе фиксируют точное исполнение CSE-213BAC8-R1K23WB. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Технические особенности
- Форм-фактор: 2U
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 3.5" (89 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 24.8" (630 mm)
- Вентиляторы: 3x 8cm высокопроизводительный PWM вентиляторы
- Расширение слоты: 3x Низкопрофильное исполнение расширение слот; 4x Полная высота, Полный-length расширение слот
- Блок питания: Частота входного питания AC: 50-60Hz
- Габариты упаковки (W x H x L): 29" (737 mm) x 11" (279 mm) x 38.7" (983 mm)
- Рабочая относительная влажность: 8% - 90% (без конденсации)
- Система Мониторинг: Корпус вскрытие коммутатор
- Блок питания: Распределитель питания: PDB-PT216-2824; O/P: 12V/100; +5V Максимум: 30A; +3.3V Максимум: 24A; -12V Максимум: 0.6A
- Индикаторы: Питание состояние LED; HDD активность LED; Система Информация LED; Отказ питания LED; 2 Сеть Активность Индикаторы
- Дисковая объединительная плата: 16-Порт 2U SAS3 12Gbps hybrid объединительная плата, поддержка до 8x 2.5-inch SAS3/SATA3 HDD/SSD и 8x SAS3/SATA3/NVMe Storage Устройства
- Бренд: Supermicro
- Модель: CSE-213BAC8-R1K23WB
- Артикул: CSE-213BAC8-R1K23WB
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-213BAC8-R1K23WB подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В проекте хранения сначала определяют характер доступа к данным. Затем согласуют накопители, подключения и режимы работы дисковой подсистемы.
Для комплектования оборудования составляют перечень необходимых узлов. Такой подход помогает связать отдельный товар с конкретной установкой.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro BPN-SAS-825TQ, Supermicro CBL-SAST-0508-01. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Дисковые подключения проверяют по типу интерфейса и монтажному исполнению. Затем оценивают доступ для установки и обслуживания накопителей.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
При организации соединений учитывают направление выхода разъёмов. Это помогает согласовать кабель с монтажной геометрией устройств.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-213AC8-R1K23WB. Для сопоставления аппаратных возможностей можно рассмотреть вариант: до 1000W, 2U корпус поддерживается для максимум материнская плата sizes - SMC сп. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-213BAC8-R1K23LPB. Этот вариант рассматривают для проекта со следующими требованиями: 2U/E-ATX/ATX, 2U/E-ATX/ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Комплектация
Для исполнения CSE-213BAC8-R1K23WB заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются CBL-SAST-0591, CBL-SAST-0568, CBL-SAST-0508-01, MCP-220-81502-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-213BAC8-R1K23WB
Идентификация
- Артикул
- CSE-213BAC8-R1K23WB
- Бренд
- Supermicro
- Модель
- CSE-213BAC8-R1K23WB
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 3x Низкопрофильное исполнение расширение слот; 4x Полная высота, Полный-length расширение слот
Конструкция и монтаж
- Высота
- 3.5" (89 mm)
- Габариты упаковки (W x H x L)
- 29" (737 mm) x 11" (279 mm) x 38.7" (983 mm)
- Глубина
- 24.8" (630 mm)
- Дисковая объединительная плата
- 16-Порт 2U SAS3 12Gbps hybrid объединительная плата, поддержка до 8x 2.5-inch SAS3/SATA3 HDD/SSD и 8x SAS3/SATA3/NVMe Storage Устройства
- Индикаторы
- Питание состояние LED; HDD активность LED; Система Информация LED; Отказ питания LED; 2 Сеть Активность Индикаторы
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса брутто
- 60 lbs (27.22 kg)
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Система Мониторинг
- Корпус вскрытие коммутатор
- Форм-фактор
- 2U корпус поддерживается для максимум материнская плата sizes - SMC Специальный форм-фактор WIO, 13.68" x 13" материнские платы
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI; CCC; CE/EMC; FCC class A; UL/CB; UL/CUL
- Блок питания: Выходная мощность и входное питание
- 1200W с Вход 200 - 240Vac; 1000W с Вход 100 - 127Vac; 1200W с Вход 200 - 240Vdc
- Блок питания: Габариты (L x W x H)
- 336 x 76 x 40 mm
- Блок питания: Линия +12V
- Максимум: 100A / Минимум: 0A (200Vdc - 240Vdc); Максимум: 100A / Минимум: 0A (200Vac - 240Vac); Максимум: 83A / Минимум: 0A (100Vac - 127Vac)
- Блок питания: Линия +5Vsb
- Максимум: 4A / Минимум: 0A
- Блок питания: Распределитель питания
- PDB-PT216-2824; O/P: 12V/100; +5V Максимум: 30A; +3.3V Максимум: 24A; -12V Максимум: 0.6A
- Блок питания: Сертификация
- Titanium Сертифицированный
- Блок питания: Тип выходного подключения
- Объединительные платы (контактная гребёнка)
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 96%
- Вентиляторы
- 3x 8cm высокопроизводительный PWM вентиляторы
Подсистема хранения
- Peripheral накопители
- Опционально 1x slim DVD-ROM отсек для накопителя; Опционально 1x COM порт tray; Опционально 2x USB 2.0 порты
- дисковых отсеков
- 1x 5.25" отсек для накопителя; 16x 2.5" горячая замена SAS3/SATA отсек для накопителя; Опционально 2x 2.5" горячая замена SAS/SATA отсек для накопителя
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
