Артикул: CSE-213BAC8-R1K23LPB
В наличии

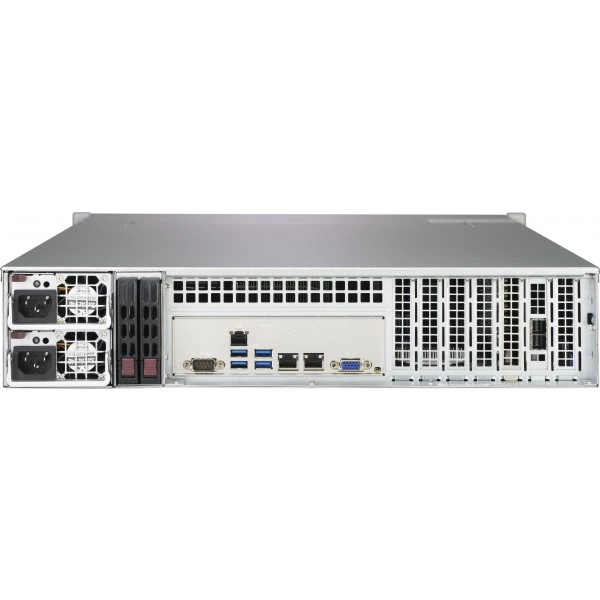

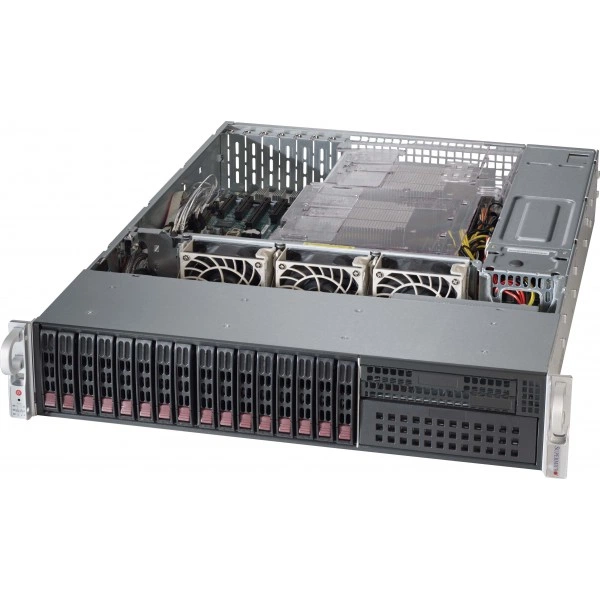

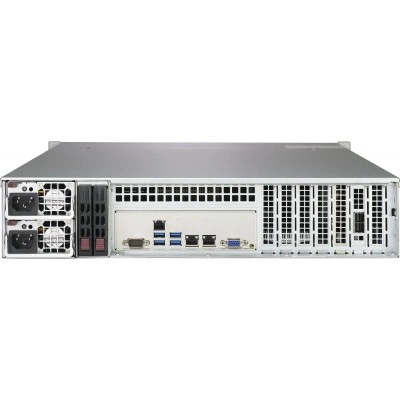

Серверный корпус Supermicro CSE-213BAC8-R1K23LPB 2U/E-ATX/ATX, до 1200W, высота: 3.5" (89 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-213BAC8-R1K23LPB
Supermicro CSE-213BAC8-R1K23LPB - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 2U/E-ATX/ATX.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 3.5" (89 mm).
Ширина - 17.2" (437 mm).
Глубина - 24.8" (630 mm).
Для оборудования расширения сопоставляют монтажную высоту и способ подключения. Затем проверяют возможности согласованной платформы.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
При подборе фиксируют точное исполнение CSE-213BAC8-R1K23LPB. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Технические особенности
- Форм-фактор: 2U/E-ATX/ATX
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 3.5" (89 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 24.8" (630 mm)
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
- Система Мониторинг: Корпус вскрытие коммутатор
- Модель: CSE-213BAC8-R1K23LPB
- Дисковая объединительная плата: 16-Порт 2U SAS3 12Gbps hybrid объединительная плата, поддержка до 8x 2.5-inch SAS3/SATA3 HDD/SSD и 8x SAS3/SATA3/NVMe Storage Устройства
- дисковых отсеков: Опционально 2x 2.5" горячая замена SAS3/SATA отсек для накопителя; 1x 5.25" отсек для накопителя; 16x 2.5" горячая замена SAS3/SATA отсек для накопителя
- Кнопки: Питание On/Off кнопка; Система Сброс кнопка
- Цвет: Чёрный
- Блок питания: Линия +5Vsb: Максимум: 4A / Минимум: 0A
- Безопасность и электромагнитная совместимость БП: BSMI; CCC; CE/EMC; FCC class A; UL/CB; UL/CUL
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-213BAC8-R1K23LPB подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В интеграционных проектах важно согласовать электрические и механические подключения. Выбранную конфигурацию проверяют до окончательного размещения.
Для нескольких систем ведут учёт точных моделей и конфигураций. Такая информация помогает планировать комплектование и сопровождение оборудования.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro BPN-SAS-825TQ, Supermicro CBL-SAST-0508-01. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
При установке плат учитывают расположение соседних компонентов. Доступ к креплению и кабелям проверяют вместе с выбранным монтажным исполнением.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-213BAC8-R1K23WB. Этот вариант рассматривают для проекта со следующими требованиями: 2U корпус поддерживается для максимум материнская плата sizes - SMC сп, 2U корпус поддерживается для максимум материнская плата sizes - SMC сп. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-216BAC4-R1K23LPB. При подборе для другой конфигурации полезно проверить такое исполнение: 2U/ATX/E-ATX, 2U/ATX/E-ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
Комплектация
Комплектование позиции CSE-213BAC8-R1K23LPB удобно проверить по перечню компонентов вашей системы до оформления заказа. Для комплектования платформы используются CBL-SAST-0591, CBL-SAST-0568, CBL-SAST-0508-01, MCP-220-81502-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-213BAC8-R1K23LPB
Идентификация
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 7x Низкопрофильное исполнение расширение слот
Конструкция и монтаж
- Артикул
- CSE-213BAC8-R1K23LPB
- Бренд
- Supermicro
- Высота
- 3.5" (89 mm)
- Габариты упаковки (W x H x L)
- 29" (737 mm) x 11" (279 mm) x 38.7" (983 mm)
- Глубина
- 24.8" (630 mm)
- Дисковая объединительная плата
- 16-Порт 2U SAS3 12Gbps hybrid объединительная плата, поддержка до 8x 2.5-inch SAS3/SATA3 HDD/SSD и 8x SAS3/SATA3/NVMe Storage Устройства
- Индикаторы
- Питание состояние LED; HDD активность LED; Система Информация LED; Отказ питания LED; 2 Сеть Активность Индикаторы
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса брутто
- 60 lbs (27.22 kg)
- Модель
- CSE-213BAC8-R1K23LPB
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Система Мониторинг
- Корпус вскрытие коммутатор
- Форм-фактор
- 2U корпус поддерживается для максимум материнская плата sizes - 13.68" x 13", E-ATX 12" x 13", ATX 12" x 10" материнские платы
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI; CCC; CE/EMC; FCC class A; UL/CB; UL/CUL
- Блок питания: Выходная мощность и входное питание
- 1200W с Вход 200 - 240Vac; 1000W с Вход 100 - 127Vac; 1200W с Вход 200 - 240Vdc
- Блок питания: Габариты (L x W x H)
- 336 x 76 x 40 mm
- Блок питания: Линия +12V
- Максимум: 100A / Минимум: 0A (200Vdc - 240Vdc); Максимум: 100A / Минимум: 0A (200Vac - 240Vac); Максимум: 83A / Минимум: 0A (100Vac - 127Vac)
- Блок питания: Линия +5Vsb
- Максимум: 4A / Минимум: 0A
- Блок питания: Распределитель питания
- PDB-PT216-2824; O/P: 12V/100; +5V Максимум: 30A; +3.3V Максимум: 24A; -12V Максимум: 0.6A
- Блок питания: Сертификация
- Titanium Сертифицированный
- Блок питания: Тип выходного подключения
- Объединительные платы (контактная гребёнка)
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 96%
- Вентиляторы
- 3x 8cm высокопроизводительный PWM вентиляторы
Подсистема хранения
- Peripheral накопители
- Опционально 1x slim DVD-ROM отсек для накопителя; Опционально 1x COM порт tray; Опционально 2x USB 2.0 порты
- дисковых отсеков
- Опционально 2x 2.5" горячая замена SAS3/SATA отсек для накопителя; 1x 5.25" отсек для накопителя; 16x 2.5" горячая замена SAS3/SATA отсек для накопителя
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Управление и совместимость
- Материнская плата (для CSE-213BAC8-R1K23LPB)
- Материнская плата Name; X12DPi-NT6X12DPi-N6
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
