Артикул: CSE-113MFAC2-341CB
В наличии

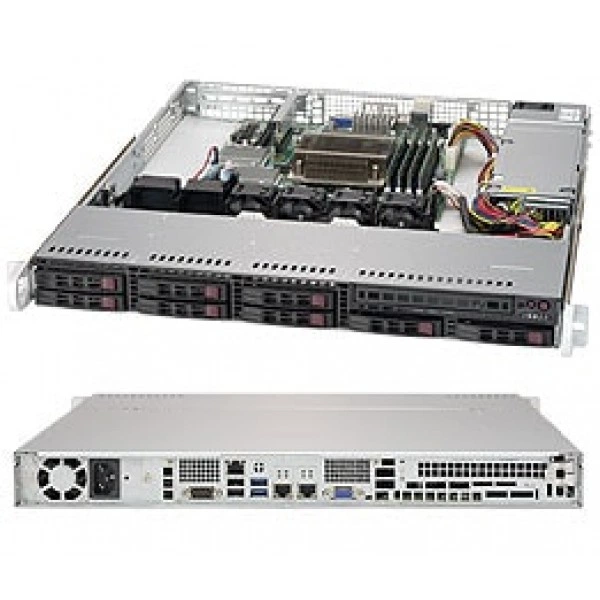

Серверный корпус Supermicro CSE-113MFAC2-341CB 1U/ATX, до 340W, высота: 1.7" (43 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-113MFAC2-341CB
Supermicro CSE-113MFAC2-341CB - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 1U/ATX.
процессор Поддержка - Один Intel® и AMD процессоры.
Высота - 1.7" (43 mm).
Ширина - 17.2" (437 mm).
Глубина - 19.98" (507 mm).
Расширение системы планируют под конкретные интерфейсные задачи. Набор устройств проверяют в составе целевой аппаратной конфигурации.
Для дисковой подсистемы сопоставляют ёмкость и характер доступа к данным. Нужное число подключений определяют до выбора накопителей.
При подборе фиксируют точное исполнение CSE-113MFAC2-341CB. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Технические особенности
- Форм-фактор: 1U/ATX
- процессор Поддержка: Один Intel® и AMD процессоры
- Высота: 1.7" (43 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 19.98" (507 mm)
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
- Индикаторы: Питание состояние LED; HDD активность LED; 2 Сеть Активность Индикаторы; Единица Идентификация (UID) LED
- Блок питания: Эффективность питания: 93%
- Блок питания: Линия -12V: Максимум: 0.5A / Минимум: 0A
- Peripheral накопители: Опционально 1x slim DVD-ROM отсек для накопителя
- Относительная влажность хранения: 5% - 95% (без конденсации)
- Блок питания: Линия +3.3V: Максимум: 15A / Минимум: 0.5A
- Модель: CSE-113MFAC2-341CB
- Блок питания: Выходная мощность и входное питание: 340W с Вход 100 - 240Vac
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-113MFAC2-341CB подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.
Для прикладного массива учитывают требования приложения и порядок резервного копирования. Аппаратную конфигурацию оценивают вместе с этими процедурами.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro c709231, Supermicro CSE-513L-410B. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Для роста массива учитывают свободное монтажное пространство и подключения. Расширение планируют с учётом ограничений всей дисковой подсистемы.
При изменении состава устройств пересматривают схему подключений. После сборки проверяют обнаружение оборудования и его рабочий режим.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Схему кабелей полезно связать с обозначениями подключаемых узлов. Такая маркировка упрощает эксплуатацию и изменение конфигурации.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-813MF2TQC-350RCB. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 1U корпус, поддержка материнская плата sizes: специальный форм-фактор, до 350W. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-813MF2TQC-R407RCB. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 1U корпус, поддержка материнская плата sizes: специальный форм-фактор, до 400W. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для силовых соединений сверяют назначение и допустимый режим работы. Схему питания согласуют до подключения системы.
Комплектация
При заказе согласуйте состав позиции CSE-113MFAC2-341CB вместе с монтажными принадлежностями для выбранной установки. Для комплектования платформы используются MCP-290-00036-0B, SC113, MCP-310-19007-0N, SC811. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-113MFAC2-341CB
Идентификация
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 1x Полная высота, Полный-length расширение слот
Конструкция и монтаж
- Артикул
- CSE-113MFAC2-341CB
- Бренд
- Supermicro
- Высота
- 1.7" (43 mm)
- Габариты упаковки (W x H x L)
- 24" (610 mm) x 8.3" (211 mm) x 30" (762 mm)
- Глубина
- 19.98" (507 mm)
- Дисковая объединительная плата
- 8-Порт 1U SAS3 12Gbps Hybrid объединительная плата, поддержка до 6x 2.5-inch SAS3/SATA3 HDD/SSD и 2x SAS3/SATA3/NVMe Storage Устройства
- Индикаторы
- Питание состояние LED; HDD активность LED; 2 Сеть Активность Индикаторы; Единица Идентификация (UID) LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса брутто
- 29.5 lbs (13.38 kg)
- Масса нетто
- 18.5 lbs (8.39 kg)
- Модель
- CSE-113MFAC2-341CB
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Форм-фактор
- 1U корпус поддержка для материнская плата размер ATX 12" x 10", 12" x 10"
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- CE/EMC; FCC class B; TUV/CB; UL/CUL
- Блок питания: Выходная мощность и входное питание
- 340W с Вход 100 - 240Vac
- Блок питания: Габариты (L x W x H)
- 279.4 x 76 x 40.4 mm
- Блок питания: Линия +12V
- Максимум: 28A / Минимум: 0.5A (100Vac - 240Vac)
- Блок питания: Линия +3.3V
- Максимум: 15A / Минимум: 0.5A
- Блок питания: Линия +5V
- Максимум: 16A / Минимум: 0.5A
- Блок питания: Линия +5Vsb
- Максимум: 3A / Минимум: 0A
- Блок питания: Линия -12V
- Максимум: 0.5A / Минимум: 0A
- Блок питания: Сертификация
- Platinum Сертифицированный
- Блок питания: Тип выходного подключения
- 24pin ATX
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 93%
- Вентиляторы
- 4x 40x28mm PWM вентиляторы
Подсистема хранения
- Peripheral накопители
- Опционально 1x slim DVD-ROM отсек для накопителя
- дисковых отсеков
- 8x 2.5" горячая замена SAS/SATA отсек для накопителя
Процессорная подсистема
- процессор Поддержка
- Один Intel® и AMD процессоры
Управление и совместимость
- Материнская плата (для CSE-113MFAC2-341CB)
- Материнская плата Name; X11SPM-TPFX11SPM-TFX11SPM-FX11SPL-FX11SPI-TFX11SSM-FX11SSMX11SSL-FX11SSLX11SSi-LN4FX11SSH-TFX11SSH-LN4FX11SSH-FX11SSH-CTF
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
