Артикул: CSE-813MF2TQC-R407RCB
В наличии

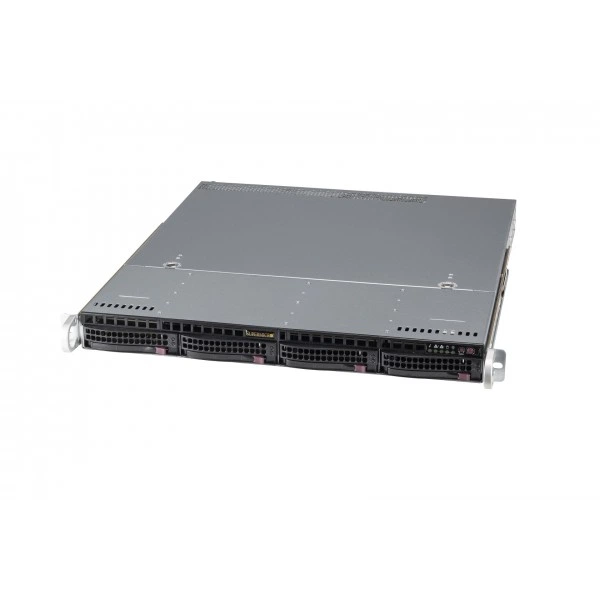

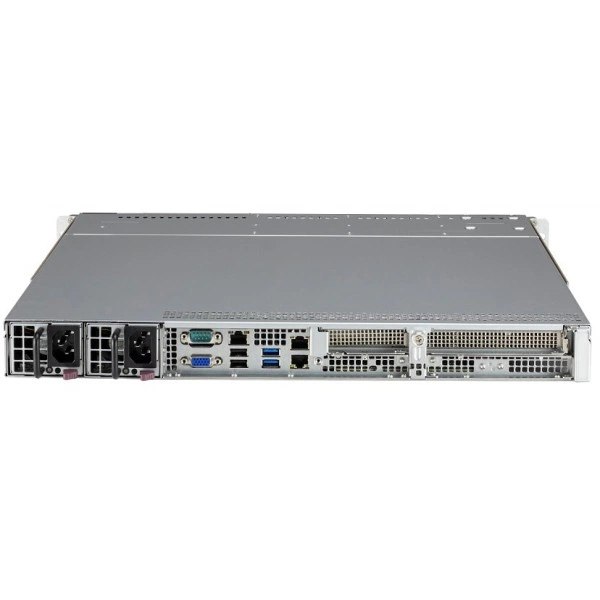

Серверный корпус Supermicro CSE-813MF2TQC-R407RCB 1U/Micro ATX, до 400W, высота: 1.7" (43 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-813MF2TQC-R407RCB
Supermicro CSE-813MF2TQC-R407RCB - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 1U/Micro ATX.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 1.7" (43 mm).
Ширина - 17.2" (437 mm).
Глубина - 19.98" (507 mm).
Перед вводом в работу проверяют питание на месте установки. Затем сопоставляют его с параметрами выбранного оборудования.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
При подборе фиксируют точное исполнение CSE-813MF2TQC-R407RCB. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Технические особенности
- Форм-фактор: 1U/Micro ATX
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 1.7" (43 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 19.98" (507 mm)
- Блок питания: Частота входного питания AC: 50-60Hz
- Дисковая объединительная плата: 4-Порт 1U 12Gbps Объединительная плата Поддержка 4x3.5" SAS3/SATA HDD
- Индикаторы: Питание состояние LED; HDD активность LED; Система Информация LED; 2 Сеть Активность Индикаторы
- Масса нетто: 25.35 lbs (11.5 kg)
- дисковых отсеков: 4x 3.5" горячая замена SAS3/SATA отсек для накопителя; SAS или enterprise SATA HDD только рекомендуется
- Блок питания: Распределитель питания: PDB-PT813M-S2424; O/P: 12V/62; +5V Максимум: 25A; +3.3V Максимум: 25A; -12V Максимум: 0.6A
- Бренд: Supermicro
- Материнская плата (для CSE-813MF2TQC-R407RCB): Материнская плата Name; X12STH-FX13SCH-F
- Температура хранения: -40?°C - 70?°C (-40?°F - 158?°F)
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-813MF2TQC-R407RCB подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В составе инфраструктуры изделие выбирают под конкретную техническую роль. Его параметры сопоставляют с оборудованием, которое будет работать рядом.
В проекте с несколькими накопителями продумывают монтаж и обслуживание. Схему хранения проверяют на безопасном тестовом наборе данных.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro 400W PWS-407P-1R, Supermicro c709231. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Кабельную трассу планируют с учётом доступного пространства. Разъёмы располагают так, чтобы соединение можно было проверить после сборки.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-813MF2TQC4-R407CB. При подборе для другой конфигурации полезно проверить такое исполнение: 1U/ATX/Micro ATX, 1U/ATX/Micro ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-813MF2TQC-350RCB. Этот вариант рассматривают для проекта со следующими требованиями: до 350W, 1U корпус, поддержка материнская плата sizes: специальный форм-фактор. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для роста массива учитывают свободное монтажное пространство и подключения. Расширение планируют с учётом ограничений всей дисковой подсистемы.
Комплектация
В заявке на CSE-813MF2TQC-R407RCB укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются MCP-220-00043-0N, MCP-310-81307-0B, SC813MF2, SC113MF_RCB. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-813MF2TQC-R407RCB
Идентификация
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 1x Полная высота расширение слот; 1x Низкопрофильное исполнение расширение слот
Конструкция и монтаж
- Артикул
- CSE-813MF2TQC-R407RCB
- Бренд
- Supermicro
- Высота
- 1.7" (43 mm)
- Габариты упаковки (W x H x L)
- 23.4" (594 mm) x 8.5" (216 mm) x 29.7" (754 mm)
- Глубина
- 19.98" (507 mm)
- Дисковая объединительная плата
- 4-Порт 1U 12Gbps Объединительная плата Поддержка 4x3.5" SAS3/SATA HDD
- Индикаторы
- Питание состояние LED; HDD активность LED; Система Информация LED; 2 Сеть Активность Индикаторы
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса брутто
- 29 lbs (13.15 kg)
- Масса нетто
- 25.35 lbs (11.5 kg)
- Модель
- CSE-813MF2TQC-R407RCB
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Форм-фактор
- 1U корпус, поддержка материнская плата sizes: Специальный форм-фактор Micro ATX 9.6" x 9.6"
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI; CCC; CE/EMC; FCC class A; UL/CB; UL/CUL
- Блок питания: Выходная мощность и входное питание
- 400W с Вход 200 - 240Vdc; 400W с Вход 100 - 240Vac
- Блок питания: Габариты (L x W x H)
- 220 x 54.5 x 40.25 mm
- Блок питания: Линия +12V
- Максимум: 33A / Минимум: 0A (100Vac - 240Vac)
- Блок питания: Линия +5Vsb
- Максимум: 3A / Минимум: 0A
- Блок питания: Распределитель питания
- PDB-PT813M-S2424; O/P: 12V/62; +5V Максимум: 25A; +3.3V Максимум: 25A; -12V Максимум: 0.6A
- Блок питания: Сертификация
- Platinum Сертифицированный
- Блок питания: Тип выходного подключения
- Объединительные платы (контактная гребёнка)
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 94%
- Вентиляторы
- Опционально 2x вентиляторы для AOC охлаждение; 4x 40x28mm PWM вентиляторы
Подсистема хранения
- Peripheral накопители
- Опционально 1x slim DVD-ROM отсек для накопителя; Опционально 1x USB + COM порт tray
- дисковых отсеков
- 4x 3.5" горячая замена SAS3/SATA отсек для накопителя; SAS или enterprise SATA HDD только рекомендуется
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Управление и совместимость
- Материнская плата (для CSE-813MF2TQC-R407RCB)
- Материнская плата Name; X12STH-FX13SCH-F
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
