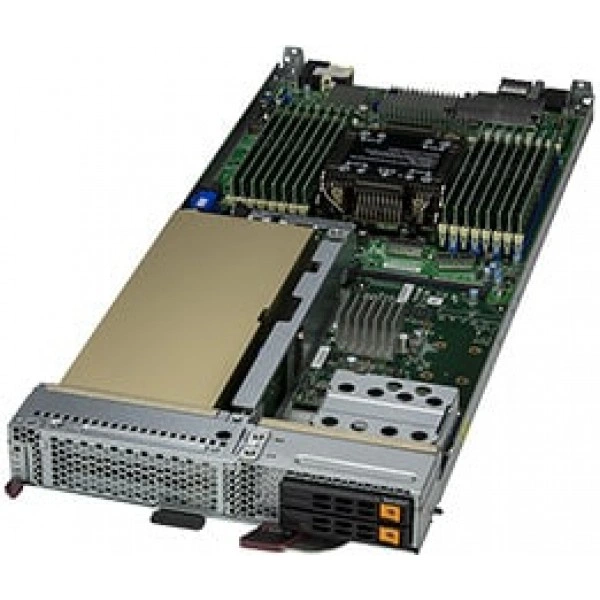

Вычислительный блейд-модуль Supermicro SBI-611E-1T2N LGA-4677, ECC DDR5, IPMI

Основное описание блейд-модуля Supermicro SBI-611E-1T2N

Supermicro SBI-611E-1T2N - вычислительный блейд-модуль. Изделие выполняет вычислительные задачи в совместимой модульной платформе.

Модуль рассматривают вместе с блейд-корзиной и её инфраструктурой. При подборе конфигурации сверяют вычислительные ресурсы, питание и сетевое подключение.

Процессоры и сокет - Один сокет E (LGA-4677); 5-го поколения Intel® Xeon® / 4-го поколения Intel® Xeon® Scalable процессоры; Intel® Xeon® CPU Максимум серия с Высокий Bandwidth Память (HBM).

Ограничения процессорной подсистемы - до 300W TDP Процессоры (Воздушное охлаждение при 35°C); Certain Процессоры с higher TDP может be поддерживается при определённых условиях.

Поддерживаемые ускорители - NVIDIA PCIe: H100, L40S, L40, A100, A40.

Соединение CPU и GPU - PCIe 5.0 x16 CPU-до-GPU Interconnect.

Соединение GPU - PCIe.

Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.

Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.

При подборе фиксируют точное исполнение SBI-611E-1T2N. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.

Функциональные возможности

Модульный подход позволяет планировать вычислительные узлы внутри общей платформы. Работа конкретного узла зависит от совместимости оборудования и настройки инфраструктуры корзины.

Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.

Состав системы и схему питания рассматривают совместно. Это помогает подготовить конфигурацию без необоснованных предположений о запасе мощности.

Технические особенности

• Процессоры и сокет: Один сокет E (LGA-4677); 5-го поколения Intel® Xeon® / 4-го поколения Intel® Xeon® Scalable процессоры; Intel® Xeon® CPU Максимум серия с Высокий Bandwidth Память (HBM)
• Ограничения процессорной подсистемы: до 300W TDP Процессоры (Воздушное охлаждение при 35°C); Certain Процессоры с higher TDP может be поддерживается при определённых условиях.
• Поддерживаемые ускорители: NVIDIA PCIe: H100, L40S, L40, A100, A40
• Соединение CPU и GPU: PCIe 5.0 x16 CPU-до-GPU Interconnect
• Соединение GPU: PCIe
• Модель: SBI-611E-1T2N
• Разъёмы M.2: 3 M.2 2280/22110 NVMe накопители на blade
• Графическая подсистема: Aspeed AST2600
• Индикаторы: Питание LED; UID; Сеть Активность LED; Fault LED
• Соответствие RoHS: RoHS Соответствует
• E1.S: 2 E1.S накопитель поддержка
• Разъём: SUV (Последовательный/USB/Видеовывод) Разъём
• Доступный Colors: Чёрный
• Ширина: 9.83"
• Тип оборудования: Серверные системы
• Назначение изделия: Выполняет вычислительные задачи в совместимой модульной платформе

Применение

Супермикро SBI-611E-1T2N подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

В интеграционных проектах важно согласовать электрические и механические подключения. Выбранную конфигурацию проверяют до окончательного размещения.

Для проекта с несколькими узлами полезно унифицировать спецификации. При этом точную модификацию каждого изделия фиксируют отдельно.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro AOC-B25G-6CVL, Supermicro c727520. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.

Конструкция

Монтажное исполнение связано с интерфейсами и геометрией блейд-платформы. Перед установкой проверяют свободное место и требования выбранной конфигурации.

Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.

Режим работы памяти зависит от сочетания платформы и установленных модулей. Поэтому параметры выбранного набора проверяют как единую конфигурацию.

Монтаж и эксплуатация

Подготовку ведут по схеме совместимой блейд-корзины. После установки проверяют обнаружение узла и его работу с настроенной инфраструктурой.

При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.

При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro SBI-611E-5T2N. Этот вариант рассматривают для проекта со следующими требованиями: высота: 3.4", LGA-4677. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.

В качестве аналога рассмотрите Supermicro SBI-621E-1T3N. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 25GbE, LGA-4677. Его сравнивают при выборе оборудования для требуемого класса скорости сети.

Объём памяти рассчитывают по рабочему набору данных приложения. Схему установки модулей согласуют с параметрами выбранной платформы.

Комплектация

При заказе согласуйте состав позиции SBI-611E-1T2N вместе с монтажными принадлежностями для выбранной установки. Требуемые подключения согласуют вместе с оборудованием системы.
