Вычислительный блейд-модуль Supermicro SBI-420P-4T2N LGA-4189, ECC DDR4, IPMI

Основное описание блейд-модуля Supermicro SBI-420P-4T2N

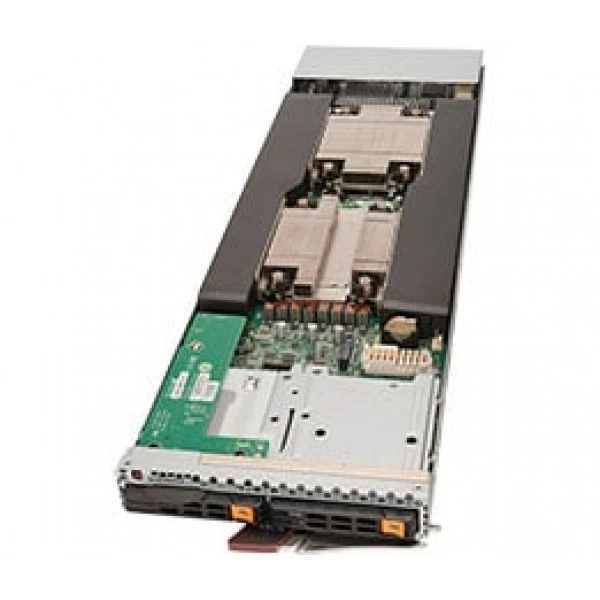

Supermicro SBI-420P-4T2N - вычислительный блейд-модуль. Изделие выполняет вычислительные задачи в совместимой модульной платформе.

Модуль рассматривают вместе с блейд-корзиной и её инфраструктурой. При подборе конфигурации сверяют вычислительные ресурсы, питание и сетевое подключение.

Процессоры и сокет - Два сокет P+ (LGA-4189); 3-го поколения Intel® Xeon® Scalable процессоры,; 3 UPI до 11.2 GT/s; TDP до 165W.

Количество слотов DIMM - 16 слотов DIMM; до 512GB VLP ECC DDR4 RDIMM.

Тип памяти - 3200/2933/2666MHz ECC VLP DDR4 RDIMM.

Чипсет - Intel® C621A чипсет.

Сетевые контроллеры - Два 25G Ethernet.

Перед вводом в работу проверяют питание на месте установки. Затем сопоставляют его с параметрами выбранного оборудования.

Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.

При подборе фиксируют точное исполнение SBI-420P-4T2N. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.

Функциональные возможности

Модульный подход позволяет планировать вычислительные узлы внутри общей платформы. Работа конкретного узла зависит от совместимости оборудования и настройки инфраструктуры корзины.

Состав системы и схему питания рассматривают совместно. Это помогает подготовить конфигурацию без необоснованных предположений о запасе мощности.

При интеграции сети проверяют совместимость кабелей и подключаемого оборудования. Настройку режимов завершают проверкой обмена данными.

Технические особенности

• Процессоры и сокет: Два сокет P+ (LGA-4189); 3-го поколения Intel® Xeon® Scalable процессоры,; 3 UPI до 11.2 GT/s; TDP до 165W
• Количество слотов DIMM: 16 слотов DIMM; до 512GB VLP ECC DDR4 RDIMM
• Тип памяти: 3200/2933/2666MHz ECC VLP DDR4 RDIMM
• Чипсет: Intel® C621A чипсет
• Сетевые контроллеры: Два 25G Ethernet
• Радиатор CPU: Пассивный CPU heatsink CPU1: SNK-P1045V CPU2: SNK-P1045VM
• Условия эксплуатации и требования: Рабочая температура:; 10°C ~ 35°C (50°F ~ 95°F); При хранении Температура:; -40°C до 60°C (-40°F до 140°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
• Доступный Colors: Чёрный
• Поддержка TPM: 1 TPM Разъём
• Тип оборудования: Серверные системы
• Масса: 9.5 lbs (4.3 kg)
• Функции BIOS: Plug and Play (PnP); PCI 2.2; ACPI до 3.0; USB Клавиатура поддержка
• Высота: 6.5"
• Удалённое управление IPMI: Поддержка Интеллектуальный Платформа Управление Интерфейс (IPMI) v.2.0 через Корпус Управление Модуль (CMM)
• Назначение изделия: Выполняет вычислительные задачи в совместимой модульной платформе

Применение

Супермикро SBI-420P-4T2N подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

При масштабировании вычислений оценивают ограничения всей конфигурации. Выбор оборудования связывают с архитектурой целевой задачи.

Для нескольких систем ведут учёт точных моделей и конфигураций. Такая информация помогает планировать комплектование и сопровождение оборудования.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro AOC-VROCPREMOD, Supermicro AOC-VROCSTNMOD. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.

Конструкция

Монтажное исполнение связано с интерфейсами и геометрией блейд-платформы. Перед установкой проверяют свободное место и требования выбранной конфигурации.

Для силовых соединений сверяют назначение и допустимый режим работы. Схему питания согласуют до подключения системы.

Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.

Монтаж и эксплуатация

Подготовку ведут по схеме совместимой блейд-корзины. После установки проверяют обнаружение узла и его работу с настроенной инфраструктурой.

Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.

Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro SBI-610P-1T2N. При подборе для другой конфигурации полезно проверить такое исполнение: 25GbE, LGA-4189. Его сравнивают при выборе оборудования для требуемого класса скорости сети.

В качестве аналога рассмотрите Supermicro SBI-620P-1T3N. Этот вариант рассматривают для проекта со следующими требованиями: 25GbE, LGA-4189. Его сравнивают при выборе оборудования для требуемого класса скорости сети.

Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.

Комплектация

В спецификации поставки для SBI-420P-4T2N зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Требуемые подключения согласуют вместе с оборудованием системы.
