Артикул: SYS-E403-9D-4C-FN13TP
В наличии

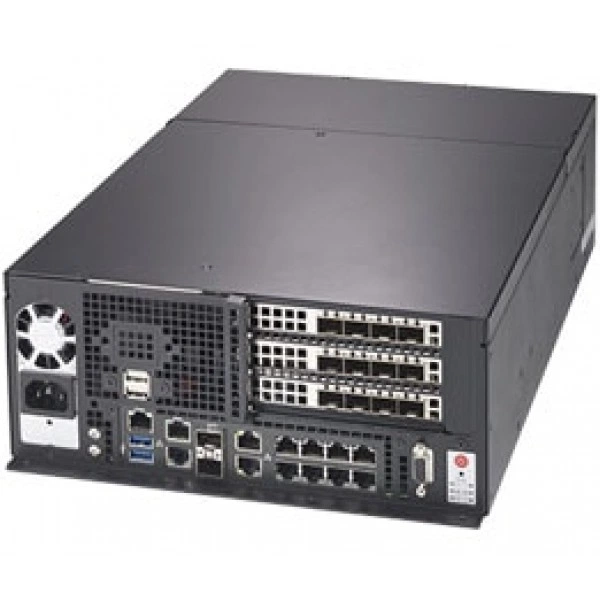

Встраиваемая система Supermicro SYS-E403-9D-4C-FN13TP Intel® Xeon® процессор D-2123IT, ECC DDR4, 1GbE
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E403-9D-4C-FN13TP
Supermicro SYS-E403-9D-4C-FN13TP - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X11SDW-4C-TP13F.
Процессоры и сокет - Intel® Xeon® процессор D-2123IT,; CPU TDP поддержка 60W.
Ядра и кэш - 4 ядра, 8 Потоки.
Количество слотов DIMM - до 512GB DDR4 ECC LRDIMM; до 256GB DDR4 ECC RDIMM; 4 слотов DIMM.
Тип памяти - 2666/2400/2133MHz ECC DDR4 L/RDIMM; Рабочий скорость до 2400MHz.
Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.
Состав системы и схему питания рассматривают совместно. Это помогает подготовить конфигурацию без необоснованных предположений о запасе мощности.
При подборе фиксируют точное исполнение SYS-E403-9D-4C-FN13TP. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Для силовых соединений сверяют назначение и допустимый режим работы. Схему питания согласуют до подключения системы.
Технические особенности
- Системная плата: Super X11SDW-4C-TP13F
- Процессоры и сокет: Intel® Xeon® процессор D-2123IT,; CPU TDP поддержка 60W
- Ядра и кэш: 4 ядра, 8 Потоки
- Количество слотов DIMM: до 512GB DDR4 ECC LRDIMM; до 256GB DDR4 ECC RDIMM; 4 слотов DIMM
- Тип памяти: 2666/2400/2133MHz ECC DDR4 L/RDIMM; Рабочий скорость до 2400MHz
- Программные средства управления: Intel® Узел Manager; IPMI 2.0; NMI; SUM; Сторожевой таймер; SuperDoctor® 5
- Тип оборудования: Серверные системы
- Блок питания: Линия +3.3V: 16 Amp
- Объёмы модулей DIMM: 128GB, 64GB, 32GB, 16GB
- Чипсет: Система on Микросхема (SoC)
- Артикул: SYS-E403-9D-4C-FN13TP
- Масса: Масса брутто: 23 lbs (10.43 kg); Масса нетто: 17 lbs (7.7 kg)
- Бренд: Supermicro
- Модель шасси: CSE-E403IF-505
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E403-9D-4C-FN13TP подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В проектах разработки полезно зафиксировать повторяемую конфигурацию. Все используемые компоненты включают в техническую спецификацию стенда.
В проекте модернизации проверяют связи с существующим оборудованием. Изменение одного узла рассматривают вместе с остальной системой.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro c352595, Supermicro X11SDW-4C-TP13F. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
При сборке оставляют доступ к фиксаторам соединений. После укладки проверяют состояние кабеля и расположение подключений.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E403-9D-14C-FN13TP. В спецификации альтернативного проекта ориентиром служат параметры: Intel® Xeon® процессор D-2173IT, Box PC. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
В качестве аналога рассмотрите Supermicro SYS-E403-9D-14CN-FN13TP. Этот вариант рассматривают для проекта со следующими требованиями: Intel® Xeon® процессор D-2177NT, Box PC. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Комплектация
Комплектование позиции SYS-E403-9D-4C-FN13TP удобно проверить по перечню компонентов вашей системы до оформления заказа. В заказе фиксируют принадлежности для конкретного монтажного исполнения.
Технические характеристики SYS-E403-9D-4C-FN13TP
Интерфейсы и расширение
- Видеовыходы
- VGA через Aspeed AST2500 BMC; 1 VGA порт
- Интерфейсы SATA
- SATA3 (6Gbps) порты через SoC контроллер; 4 SATA3 (6Gbps) порты; RAID 0, 1, 5, 10
- Порты USB
- 2 USB 3.0 порты (передний); 2 USB 2.0 порты (передний)
- Последовательные порты и разъёмы
- 1 COM через RJ45
- Разъёмы M.2
- 1 M.2 M-key, 2280/22110; 1 M.2 E-key, 2230; 1 M.2 B-key, 3042
- Сетевые контроллеры
- Два 10G SFP+ через SoC; Два 10GBase-T через Intel X557; 8x 1GbE с Intel I350-AM4; Один 1GbE с Intel I210
- Сетевые порты LAN
- 9 RJ45 Gigabit Ethernet LAN порты; 2 RJ45 10GbE LAN порты; 2 10G SFP+ LAN порты; 1 RJ45 Выделенный IPMI LAN порт
- Слоты PCIe
- 2 PCI-E 3.0 x16 (FHFL) слоты или; 2 PCI-E 3.0 x8, 1 PCI-E 3.0 x16 (FHFL) слоты
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Чипсет
- Система on Микросхема (SoC)
Конструкция и монтаж
- Артикул
- SYS-E403-9D-4C-FN13TP
- Бренд
- Supermicro
- Высота
- 4.3" (109mm)
- Глубина
- 16" (406mm)
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED; Жёсткий накопитель активность LED; Сеть активность Индикаторы; Система Информация LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Компоненты List - (Items В комплекте)
- Компоненты с * are внутри the корпус
- Масса
- Масса брутто: 23 lbs (10.43 kg); Масса нетто: 17 lbs (7.7 kg)
- Модель
- SYS-E403-9D-4C-FN13TP
- Модель шасси
- CSE-E403IF-505
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- Box PC
- Ширина
- 10.5" (267mm)
Оперативная память
- Количество слотов DIMM
- до 512GB DDR4 ECC LRDIMM; до 256GB DDR4 ECC RDIMM; 4 слотов DIMM
- Напряжение памяти
- 1.2 V
- Объёмы модулей DIMM
- 128GB, 64GB, 32GB, 16GB
- Тип памяти
- 2666/2400/2133MHz ECC DDR4 L/RDIMM; Рабочий скорость до 2400MHz
Питание и охлаждение
- Блок питания: Блоки питания
- 600W AC multi выход блок питания w/ PFC
- Блок питания: Входное напряжение AC
- 100-240 V, 50-60 Hz, 7.5-3.1 Amp
- Блок питания: Дежурная линия +5V
- 3 Amp
- Блок питания: Линия +12V
- 49 Amp
- Блок питания: Линия +3.3V
- 16 Amp
- Блок питания: Линия +5V
- 20 Amp
- Блок питания: Сертификация
- Gold Сертифицированный; [ Проверка Отчёт ]
- Вентиляторы
- 3x 80x80mm PWM резервируемое вентиляторы
Подсистема хранения
- Внутренний
- 4 Внутренний 2.5" отсеков для накопителей
Процессорная подсистема
- Процессоры и сокет
- Intel® Xeon® процессор D-2123IT,; CPU TDP поддержка 60W
- Ядра и кэш
- 4 ядра, 8 Потоки
Управление и совместимость
- Программные средства управления
- Intel® Узел Manager; IPMI 2.0; NMI; SUM; Сторожевой таймер; SuperDoctor® 5
- Системная плата
- Super X11SDW-4C-TP13F
- Тип BIOS
- 128Mb SPI Flash с AMI BIOS
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 0°C ~ 50°C (32°F ~ 122°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
