Артикул: SYS-E403-12P-IPA2-C
В наличии

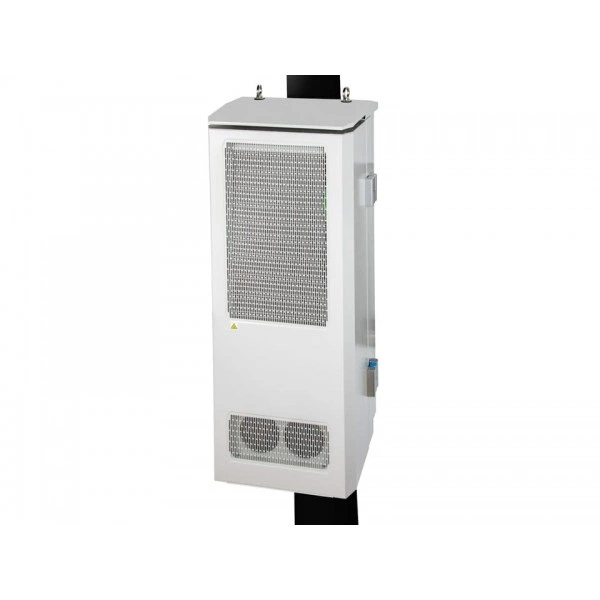

Встраиваемая система Supermicro SYS-E403-12P-IPA2-C LGA-4189, ECC DDR4, 1GbE
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E403-12P-IPA2-C
Supermicro SYS-E403-12P-IPA2-C - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X12SPW-TF.
Процессоры и сокет - Один сокет P+ (LGA-4189); 3-го поколения Intel® Xeon® Scalable процессоры.
Ограничения процессорной подсистемы - Поддерживается до 205W TDP Процессоры (Воздушное охлаждение).
Поддержка памяти - Количество слотов: 8 слотов DIMM; Максимальная память (2DPC): до 2TB 3200MT/s ECC DDR4 RDIMM/LRDIMM.
Напряжение памяти - 1.2V.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
При подборе фиксируют точное исполнение SYS-E403-12P-IPA2-C. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
Для силовых соединений сверяют назначение и допустимый режим работы. Схему питания согласуют до подключения системы.
Технические особенности
- Системная плата: Super X12SPW-TF
- Процессоры и сокет: Один сокет P+ (LGA-4189); 3-го поколения Intel® Xeon® Scalable процессоры
- Ограничения процессорной подсистемы: Поддерживается до 205W TDP Процессоры (Воздушное охлаждение)
- Поддержка памяти: Количество слотов: 8 слотов DIMM; Максимальная память (2DPC): до 2TB 3200MT/s ECC DDR4 RDIMM/LRDIMM
- Напряжение памяти: 1.2V
- Видеовыходы: 1 VGA порт (Задний)
- Управление электропитанием: Включение питания режим для AC питание восстановление; Управление питанием ACPI
- Разъёмы M.2: 1 M.2 PCIe 3.0 x4 NVMe/SATA слот (M-key 2280/22110)
- Интерфейсы SATA: SATA (6Gbps) через Intel® C621A; RAID 0/1/5/10 поддержка
- Форм-фактор: Outdoor
- Аппаратные функции: Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует
- Конфигурация PCIe: По умолчанию; 3 PCIe 4.0 x16 FHFL слоты
- Бренд: Supermicro
- Порты USB: 2 USB 2.0 Тип-A порты (задний); 4 USB 3.0 Тип-A порты (Задний)
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E403-12P-IPA2-C подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В проекте модернизации проверяют связи с существующим оборудованием. Изменение одного узла рассматривают вместе с остальной системой.
Для обслуживания заранее составляют перечень сопрягаемых компонентов. Он помогает подготовить оборудование под согласованную конфигурацию.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro SYS-E403-12P-FN2T, Supermicro SYS-210SE-31A. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
При сборке оставляют доступ к фиксаторам соединений. После укладки проверяют состояние кабеля и расположение подключений.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E403-12P-FN2T. Этот вариант рассматривают для проекта со следующими требованиями: Встраиваемое исполнение с вентиляторным охлаждением, количество ядер: до 32C/64T; до 48MB кэш. Его сравнивают при выборе оборудования для требуемого класса скорости сети.
В качестве аналога рассмотрите Supermicro SYS-210SE-31A. При подборе для другой конфигурации полезно проверить такое исполнение: 2U, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Комплектация
Для исполнения SYS-E403-12P-IPA2-C заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Сопрягаемые компоненты проверяют по проектной спецификации.
Технические характеристики SYS-E403-12P-IPA2-C
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт (Задний)
- Интерфейсы SATA
- SATA (6Gbps) через Intel® C621A; RAID 0/1/5/10 поддержка
- Конфигурация PCIe
- По умолчанию; 3 PCIe 4.0 x16 FHFL слоты
- Поддержка TPM
- 1 TPM разъём
- Порты USB
- 2 USB 2.0 Тип-A порты (задний); 4 USB 3.0 Тип-A порты (Задний)
- Сетевые интерфейсы
- 2 RJ45 10GBASE-T с Intel® X550-AT2
- Сетевые порты LAN
- 1 RJ45 1 GbE Выделенный BMC LAN порт; 2 RJ45 10 GBASE-T LAN порты (Intel® X550-AT2)
Конструкция и монтаж
- Артикул
- SYS-E403-12P-IPA2-C
- Бренд
- Supermicro
- Высота
- 30.95" (786 mm)
- Глубина
- 11.83" (300.4 mm)
- Масса
- Масса нетто: 58.37 lbs (26.48 kg)
- Масса упаковки
- 45.35" (H) x 25.6" (W) x 27.56" (D)
- Модель
- SYS-E403-12P-IPA2-C
- Модель шасси
- CSE-B403-C500S1-IP65
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- Outdoor
- Цвет
- Бежевый
- Ширина
- 12.58" (319.4 mm)
Оперативная память
- Напряжение памяти
- 1.2V
- Поддержка памяти
- Количество слотов: 8 слотов DIMM; Максимальная память (2DPC): до 2TB 3200MT/s ECC DDR4 RDIMM/LRDIMM
Питание и охлаждение
- Вентиляторы
- до 3 для высокой нагрузки вентиляторы с оптимальный вентилятор скорость управление(In сервер) 80x80x38mm Вентилятор; до 1 Активный Воздушное охлаждение Conditioner Модуль (On IP65 enclosure) с build-в Вентилятор
- Воздушный кожух
- 1 Воздушный кожух
Подсистема хранения
- Конфигурация дисковых отсеков
- По умолчанию: Всего 4 отсеки: 4 внутренние стационарные 2.5" SATA отсеков для накопителей
- Разъёмы M.2
- 1 M.2 PCIe 3.0 x4 NVMe/SATA слот (M-key 2280/22110)
Процессорная подсистема
- Ограничения процессорной подсистемы
- Поддерживается до 205W TDP Процессоры (Воздушное охлаждение)
- Процессоры и сокет
- Один сокет P+ (LGA-4189); 3-го поколения Intel® Xeon® Scalable процессоры
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует
- Программные средства управления
- SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Системная плата
- Super X12SPW-TF
- Тип BIOS
- AMI 32MB SPI Flash
- Управление электропитанием
- Включение питания режим для AC питание восстановление; Управление питанием ACPI
- Функции
- Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Блокировка системной конфигурации
- Функции BIOS
- ACPI 6.0; Plug and Play (PnP); Райзер Плата аудио контроль поддержка; SMBIOS 3.0 или новее
Условия эксплуатации
- Условия эксплуатации и требования
- Рабочая температура: -40°C до 46°C + solar load (-40°F до 115°F + solar load); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
