Артикул: SYS-E403-12P-FN2T
В наличии

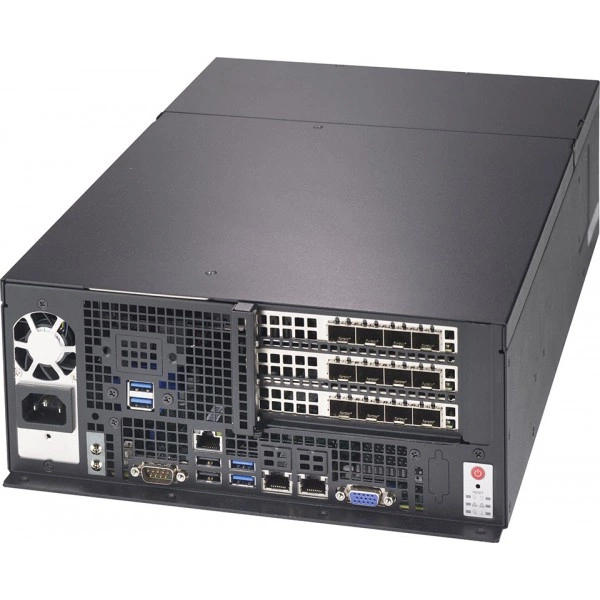

Встраиваемая система Supermicro SYS-E403-12P-FN2T LGA-4189, ECC DDR4, 1GbE
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E403-12P-FN2T
Supermicro SYS-E403-12P-FN2T - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X12SPW-TF.
Процессоры и сокет - Один сокет P+ (LGA-4189); 3-го поколения Intel® Xeon® Scalable процессоры.
Количество ядер - до 32C/64T; до 48MB кэш.
Ограничения процессорной подсистемы - Поддерживается до 205W TDP Процессоры (Воздушное охлаждение).
Поддержка памяти - Количество слотов: 8 слотов DIMM; Максимальная память (1DPC): до 2TB 3200MT/s ECC DDR4 RDIMM/LRDIMM.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
При интеграции сети проверяют совместимость кабелей и подключаемого оборудования. Настройку режимов завершают проверкой обмена данными.
При подборе фиксируют точное исполнение SYS-E403-12P-FN2T. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
При выборе сетевой конфигурации учитывают рабочий трафик и его распределение. Проверку подключения выполняют с нагрузкой, похожей на будущую.
Технические особенности
- Системная плата: Super X12SPW-TF
- Процессоры и сокет: Один сокет P+ (LGA-4189); 3-го поколения Intel® Xeon® Scalable процессоры
- Количество ядер: до 32C/64T; до 48MB кэш
- Ограничения процессорной подсистемы: Поддерживается до 205W TDP Процессоры (Воздушное охлаждение)
- Поддержка памяти: Количество слотов: 8 слотов DIMM; Максимальная память (1DPC): до 2TB 3200MT/s ECC DDR4 RDIMM/LRDIMM
- Аппаратные функции: Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует
- Функции: Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Блокировка системной конфигурации
- Чипсет: Intel® C621A
- Условия эксплуатации и требования: Рабочая температура: 0°C до 45°C (32°F до 113°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
- Тип BIOS: AMI 32MB SPI Flash
- Тип оборудования: Серверные системы
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
- Видеовыходы: 1 VGA порт (Задний)
- Глубина: 16" (406 mm)
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E403-12P-FN2T подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.
Для промышленной интеграции требования к месту установки фиксируют заранее. Затем оценивают подключение и работу системы в согласованной среде.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro SYS-110P-FWTR, Supermicro SYS-110P-FDWTR. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-110P-FWTR. Этот вариант рассматривают для проекта со следующими требованиями: 1U, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-110P-FDWTR. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 1U, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Комплектация
При заказе согласуйте состав позиции SYS-E403-12P-FN2T вместе с монтажными принадлежностями для выбранной установки. Монтажные принадлежности подбирают по месту установки.
Технические характеристики SYS-E403-12P-FN2T
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт (Задний)
- Интерфейсы SATA
- SATA (6Gbps) через Intel® C621A; RAID 0/1/5/10 поддержка
- Конфигурация PCIe
- По умолчанию; 3 PCIe 4.0 x16 FHFL слоты
- Порты USB
- 2 USB 2.0 Тип-A порты (задний); 4 USB 3.0 Тип-A порты (Задний)
- Сетевые интерфейсы
- 2 RJ45 10GBASE-T с Intel® X550-AT2
- Сетевые порты LAN
- 1 RJ45 1 GbE Выделенный BMC LAN порт; 2 RJ45 10 GBASE-T LAN порты (Intel® X550-AT2)
- Чипсет
- Intel® C621A
Конструкция и монтаж
- Артикул
- SYS-E403-12P-FN2T
- Бренд
- Supermicro
- Высота
- 4.3" (109 mm)
- Глубина
- 16" (406 mm)
- Индикаторы
- HDD активность; LAN1 активность; LAN2 активность; Перегрев состояние; Питание состояние; reset состояние; Система информация
- Кнопки
- Питание On/Off
- Масса
- Масса брутто: 24 lbs (10.89 kg); Масса нетто: 18 lbs (8.16 kg)
- Масса упаковки
- 10.4" (H) x 16.4" (W) x 26" (D)
- Модель
- SYS-E403-12P-FN2T
- Модель шасси
- CSE-E403iF-000NBP
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- Встраиваемое исполнение с вентиляторным охлаждением
- Цвет
- Чёрный
- Ширина
- 10.5" (267 mm)
Оперативная память
- Напряжение памяти
- 1.2V
- Поддержка памяти
- Количество слотов: 8 слотов DIMM; Максимальная память (1DPC): до 2TB 3200MT/s ECC DDR4 RDIMM/LRDIMM
Питание и охлаждение
- Вентиляторы
- до 3 для высокой нагрузки вентиляторы с оптимальный вентилятор скорость управление(In сервер) 80x80x38mm Вентилятор
- Воздушный кожух
- 1 Воздушный кожух
Подсистема хранения
- Конфигурация дисковых отсеков
- По умолчанию: Всего 4 отсеки: 4 внутренние стационарные 2.5" SATA отсеков для накопителей
- Разъёмы M.2
- 1 M.2 PCIe 3.0 x4 NVMe/SATA слот (M-key 2280/22110)
Процессорная подсистема
- Количество ядер
- до 32C/64T; до 48MB кэш
- Ограничения процессорной подсистемы
- Поддерживается до 205W TDP Процессоры (Воздушное охлаждение)
- Процессоры и сокет
- Один сокет P+ (LGA-4189); 3-го поколения Intel® Xeon® Scalable процессоры
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует
- Программные средства управления
- SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Системная плата
- Super X12SPW-TF
- Тип BIOS
- AMI 32MB SPI Flash
- Управление электропитанием
- Включение питания режим для AC питание восстановление; Управление питанием ACPI
- Функции
- Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Блокировка системной конфигурации
- Функции BIOS
- ACPI 6.0; Plug and Play (PnP); Райзер Плата аудио контроль поддержка; SMBIOS 3.0 или новее
Условия эксплуатации
- Операционные системы
- RHEL 9.0, Windows Server 2019, Windows Server 2022
- Условия эксплуатации и требования
- Рабочая температура: 0°C до 45°C (32°F до 113°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
