Артикул: SYS-E302-13AD
В наличии

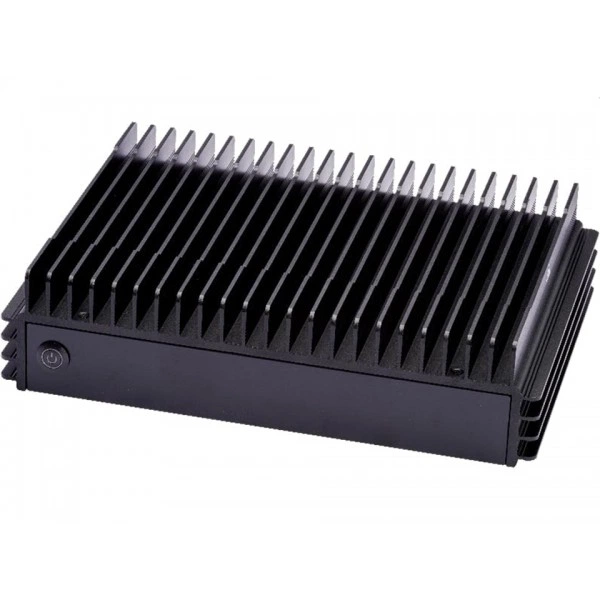

Встраиваемая система Supermicro SYS-E302-13AD LGA-1700, DDR5, количество ядер: до 14C/28T; до 64MB кэш
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E302-13AD
Supermicro SYS-E302-13AD - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X13SAV-PS.
Процессоры и сокет - Один LGA-1700; 12th поколение Intel® Core i3/Core i5/Core i7 UL/HL или Celeron L процессор.
Количество ядер - до 14C/28T; до 64MB кэш.
Ограничения процессорной подсистемы - Поддерживается до 65W TDP Процессоры (Воздушное охлаждение).
Поддержка памяти - Количество слотов: 1 слотов DIMM; Максимальная память (1DPC): до 32GB 4800MT/s non-ECC DDR5 SO-DIMM.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
При подборе фиксируют точное исполнение SYS-E302-13AD. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Для обмена данными оценивают требования всей сетевой цепочки. Пропускную способность отдельных устройств сопоставляют с топологией проекта.
Технические особенности
- Системная плата: Super X13SAV-PS
- Процессоры и сокет: Один LGA-1700; 12th поколение Intel® Core i3/Core i5/Core i7 UL/HL или Celeron L процессор
- Количество ядер: до 14C/28T; до 64MB кэш
- Ограничения процессорной подсистемы: Поддерживается до 65W TDP Процессоры (Воздушное охлаждение)
- Поддержка памяти: Количество слотов: 1 слотов DIMM; Максимальная память (1DPC): до 32GB 4800MT/s non-ECC DDR5 SO-DIMM
- Операционные системы: RHEL 9.2, Windows 10
- Функции BIOS: SMBIOS 3.0 или новее; UEFI 2.7; PCI FW 3.0; ACPI 6.1
- Видеовыходы: 1 HDMI® 2.0b порты; 1 DisplayPort 1.4 порт
- Ширина: 11.6" (295 mm)
- Аппаратные функции: Trusted Platform Module (TPM) 2.0
- Разъёмы M.2: 1 M.2 PCIe 3.0 x4 NVMe слот (M-key 2280)
- Цвет: Чёрный
- Модель шасси: CSE-E302iL3
- Высота: 3" (76 mm)
- Тип оборудования: Серверные системы
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E302-13AD подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для тестовой среды определяют сценарии проверки заранее. Результаты используют при подборе окончательного состава оборудования.
Для промышленной интеграции требования к месту установки фиксируют заранее. Затем оценивают подключение и работу системы в согласованной среде.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro SYS-E100-13AD-C, Supermicro SYS-E100-13AD-E. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Кабельную трассу планируют с учётом доступного пространства. Разъёмы располагают так, чтобы соединение можно было проверить после сборки.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E100-13AD-C. Для сопоставления аппаратных возможностей можно рассмотреть вариант: FCBGA-1744, количество ядер: до 5C/10T; до 8MB кэш. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
В качестве аналога рассмотрите Supermicro SYS-E100-13AD-E. Этот вариант рассматривают для проекта со следующими требованиями: FCBGA-1744, количество ядер: до 10C/20T; до 12MB кэш. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
При выборе сетевой конфигурации учитывают рабочий трафик и его распределение. Проверку подключения выполняют с нагрузкой, похожей на будущую.
Комплектация
При заказе согласуйте состав позиции SYS-E302-13AD вместе с монтажными принадлежностями для выбранной установки. Монтажные принадлежности подбирают по месту установки.
Технические характеристики SYS-E302-13AD
Идентификация
- Тип оборудования
- Серверные системы
Интерфейсы и расширение
- Видеовыходы
- 1 HDMI® 2.0b порты; 1 DisplayPort 1.4 порт
- Порты USB
- 1 USB 2.0 порт; 2 Тип-C порты; 2 порты; 1 порт
- Разъёмы M.2
- 1 M.2 PCIe 3.0 x1 слот (E-key 2230(по умолчанию)); 1 M.2 PCIe 3.0 x2 SATA слот (B-key 3052(по умолчанию)/3042)
- Сетевые интерфейсы
- 2 RJ45 2.5GbE с Intel® I225-LM
- Сетевые порты LAN
- 2 RJ45 2.5 GbE LAN порты (Intel® I225-LM)
- Чипсет
- Intel® SoC
Конструкция и монтаж
- Артикул
- SYS-E302-13AD
- Бренд
- Supermicro
- Высота
- 3" (76 mm)
- Габариты палетированной упаковки (W x H x L)
- 50.79" (1290 mm) x 87.8" (2230 mm) x 34.25" (870 mm)
- Глубина
- 8.1" (206 mm)
- Индикаторы
- Питание состояние
- Кнопки
- Питание On/Off
- Масса
- Масса брутто: 12 lbs (5.44 kg); Масса нетто: 8 lbs (3.63 kg)
- Масса упаковки
- 12" (H) x 16.45" (W) x 7.6" (D)
- Модель
- SYS-E302-13AD
- Модель шасси
- CSE-E302iL3
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Форм-фактор
- Безвентиляторное встраиваемое исполнение
- Цвет
- Чёрный
- Ширина
- 11.6" (295 mm)
Оперативная память
- Напряжение памяти
- 1.1V
- Поддержка памяти
- Количество слотов: 1 слотов DIMM; Максимальная память (1DPC): до 32GB 4800MT/s non-ECC DDR5 SO-DIMM
Подсистема хранения
- Конфигурация дисковых отсеков
- По умолчанию: Всего 1 отсеки: 1 внутренние стационарные 2.5" SATA отсек для накопителя
- Разъёмы M.2
- 1 M.2 PCIe 3.0 x4 NVMe слот (M-key 2280)
Процессорная подсистема
- Количество ядер
- до 14C/28T; до 64MB кэш
- Ограничения процессорной подсистемы
- Поддерживается до 65W TDP Процессоры (Воздушное охлаждение)
- Процессоры и сокет
- Один LGA-1700; 12th поколение Intel® Core i3/Core i5/Core i7 UL/HL или Celeron L процессор
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0
- Программные средства управления
- Сторожевой таймер
- Системная плата
- Super X13SAV-PS
- Тип BIOS
- AMIUEFI
- Управление электропитанием
- CPU тепловой защита поддержка для процессор защита; Управление из питание-on для восстановление от AC питание потеря; Wake-on-LAN; ACPI 6.1 Управление питанием
- Функции BIOS
- SMBIOS 3.0 или новее; UEFI 2.7; PCI FW 3.0; ACPI 6.1
Условия эксплуатации
- Операционные системы
- RHEL 9.2, Windows 10
- Условия эксплуатации и требования
- Рабочая температура: 0°C до 40°C (32°F до 104°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
