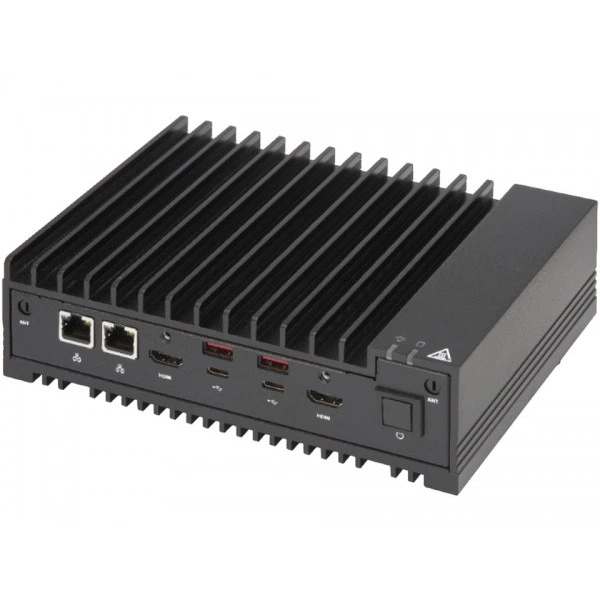

Встраиваемая система Supermicro SYS-E100-13AD-E FCBGA-1744, DDR5, количество ядер: до 10C/20T; до 12MB кэш

Основное описание встраиваемой системы Supermicro SYS-E100-13AD-E

Supermicro SYS-E100-13AD-E - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.

Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.

Системная плата - Super X13SAN-E-WOHS.

Процессоры и сокет - Один FCBGA-1744; Intel® Core™ i5-1245UE.

Количество ядер - до 10C/20T; до 12MB кэш.

Ограничения процессорной подсистемы - Поддерживается до 15W TDP Процессоры (Воздушное охлаждение).

Поддержка памяти - Количество слотов: 2 слотов DIMM/2 Каналы; Максимальная память (2DPC): до 64GB 4800MT/s non-ECC DDR5 SO-DIMM.

При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.

Сетевое подключение проектируют вместе с оборудованием на другом конце линии. Так можно согласовать режимы работы и состав необходимых кабелей.

При подборе фиксируют точное исполнение SYS-E100-13AD-E. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.

Функциональные возможности

Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.

Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.

Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.

Технические особенности

• Системная плата: Super X13SAN-E-WOHS
• Процессоры и сокет: Один FCBGA-1744; Intel® Core™ i5-1245UE
• Количество ядер: до 10C/20T; до 12MB кэш
• Ограничения процессорной подсистемы: Поддерживается до 15W TDP Процессоры (Воздушное охлаждение)
• Поддержка памяти: Количество слотов: 2 слотов DIMM/2 Каналы; Максимальная память (2DPC): до 64GB 4800MT/s non-ECC DDR5 SO-DIMM
• Индикаторы: HDD Состояние; HDD Состояние; LAN1 активность; LAN1 активность; LAN2 активность; LAN2 активность; Питание состояние; Питание состояние
• Масса упаковки: 5.12" (H) x 11.81" (W) x 11" (D)
• Программные средства управления: Supermicro SuperDoctor® 5 (SD5)
• Функции BIOS: ACPI 6.4; SMBIOS 3.5 или новее; UEFI 2.8; PCI F/W 3.0
• Бренд: Supermicro
• Цвет: Чёрный
• Видеовыходы: 1 HDMI® 2.0b порты (Передний); 1 HDMI® 1.4b порты (Передний); 2 Mini-DP 1.4 порты (Передний)
• Управление электропитанием: Управление питанием ACPI; CPU тепловой защита поддержка для процессор защита; Управление из питание-on для восстановление от AC питание потеря; DC 12V~24V Wide питание range вход; Force питание-on by перемычка
• Условия эксплуатации и требования: Рабочая температура: 0°C до 50°C (32°F до 122°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
• Тип оборудования: Серверные системы
• Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования

Применение

Супермикро SYS-E100-13AD-E подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

Для тестовой среды определяют сценарии проверки заранее. Результаты используют при подборе окончательного состава оборудования.

Для комплектования оборудования составляют перечень необходимых узлов. Такой подход помогает связать отдельный товар с конкретной установкой.

Совместимость

При подборе сопрягаемой платформы сравните подключения Supermicro SYS-E100-13AD-C, Supermicro SYS-E100-13AD-L. Соединения и монтажное исполнение проверяют для конкретной конфигурации.

Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.

Конструкция

Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.

План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.

Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.

Монтаж и эксплуатация

Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.

Прокладку выполняют без натяжения и давления на соседние компоненты. После подключения проверяют фиксацию соединения.

Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro SYS-E100-13AD-C. Этот вариант рассматривают для проекта со следующими требованиями: количество ядер: до 5C/10T; до 8MB кэш, Безвентиляторное встраиваемое исполнение. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.

В качестве аналога рассмотрите Supermicro SYS-E100-13AD-L. Этот вариант рассматривают для проекта со следующими требованиями: количество ядер: до 6C/12T; до 10MB кэш, Безвентиляторное встраиваемое исполнение. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.

Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.

Комплектация

Для исполнения SYS-E100-13AD-E заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Требуемые подключения согласуют вместе с оборудованием системы.
