Артикул: SYS-E100-13AD-L
В наличии

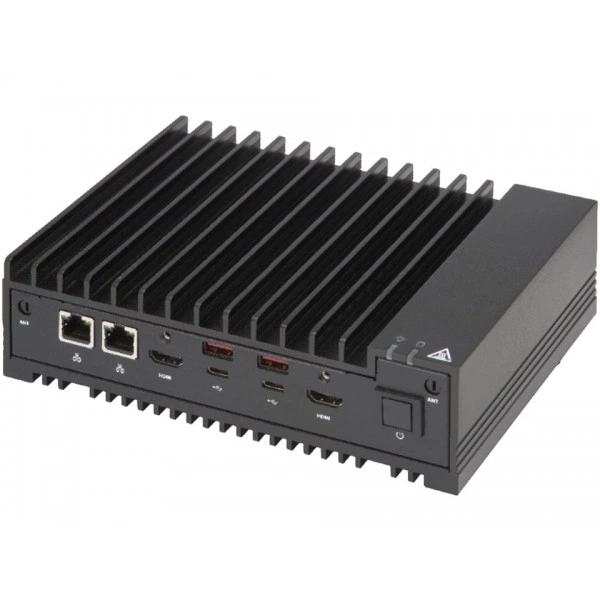

Встраиваемая система Supermicro SYS-E100-13AD-L FCBGA-1744, DDR5, количество ядер: до 6C/12T; до 10MB кэш
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E100-13AD-L
Supermicro SYS-E100-13AD-L - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X13SAN-L-WOHS.
Процессоры и сокет - Один FCBGA-1744; Intel® Core™ i3-1215UE.
Количество ядер - до 6C/12T; до 10MB кэш.
Ограничения процессорной подсистемы - Поддерживается до 15W TDP Процессоры (Воздушное охлаждение).
Поддержка памяти - Количество слотов: 2 слотов DIMM/2 Каналы; Максимальная память (2DPC): до 64GB 4800MT/s non-ECC DDR5 SO-DIMM.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Для силовых соединений сверяют назначение и допустимый режим работы. Схему питания согласуют до подключения системы.
При подборе фиксируют точное исполнение SYS-E100-13AD-L. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Технические особенности
- Системная плата: Super X13SAN-L-WOHS
- Процессоры и сокет: Один FCBGA-1744; Intel® Core™ i3-1215UE
- Количество ядер: до 6C/12T; до 10MB кэш
- Ограничения процессорной подсистемы: Поддерживается до 15W TDP Процессоры (Воздушное охлаждение)
- Поддержка памяти: Количество слотов: 2 слотов DIMM/2 Каналы; Максимальная память (2DPC): до 64GB 4800MT/s non-ECC DDR5 SO-DIMM
- Операционные системы: RHEL 9.0, Windows 10
- Управление электропитанием: Управление питанием ACPI; CPU тепловой защита поддержка для процессор защита; Управление из питание-on для восстановление от AC питание потеря; DC 12V~24V Wide питание range вход; Force питание-on by перемычка
- Видеовыходы: 1 HDMI® 2.0b порты (Передний); 1 HDMI® 1.4b порты (Передний); 2 Mini-DP 1.4 порты (Передний)
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
- Разъёмы M.2: 1 M.2 SATA слот (B-key 2242/2280; USB 3.0); 1 M.2 слот (E-key 2230; USB 2.0)
- Глубина: 5.94" (150 mm)
- Масса упаковки: 5.12" (H) x 11.81" (W) x 11" (D)
- Соответствие RoHS: RoHS Соответствует
- Бренд: Supermicro
- Тип оборудования: Серверные системы
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E100-13AD-L подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При проектировании автономного узла продумывают доступ для настройки и обслуживания. Исполнение выбирают по условиям конкретного размещения.
На испытательном стенде изделие проверяют с целевыми подключениями. Такая подготовка помогает оценить интеграцию до основной сборки.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro SYS-E100-13AD-C, Supermicro SYS-E100-13AD-E. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
При организации соединений учитывают направление выхода разъёмов. Это помогает согласовать кабель с монтажной геометрией устройств.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E100-13AD-C. Для сопоставления аппаратных возможностей можно рассмотреть вариант: количество ядер: до 5C/10T; до 8MB кэш, Безвентиляторное встраиваемое исполнение. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
В качестве аналога рассмотрите Supermicro SYS-E100-13AD-E. Этот вариант рассматривают для проекта со следующими требованиями: количество ядер: до 10C/20T; до 12MB кэш, Безвентиляторное встраиваемое исполнение. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
Комплектация
В заявке на SYS-E100-13AD-L укажите нужный состав поставки и принадлежности, связанные с местом установки. Монтажные принадлежности подбирают по месту установки.
Технические характеристики SYS-E100-13AD-L
Идентификация
- Тип оборудования
- Серверные системы
Интерфейсы и расширение
- Видеовыходы
- 1 HDMI® 2.0b порты (Передний); 1 HDMI® 1.4b порты (Передний); 2 Mini-DP 1.4 порты (Передний)
- Поддержка TPM
- 1 TPM На плате/порт 80
- Порты USB
- 2 USB 3.2 Gen1 Тип-C порты (передний); 2 USB 3.2 Gen1 Тип-A порты (передний); 4 USB 2.0 Тип-A порты (Задний)
- Последовательные интерфейсы
- 4 COM порты (Задний)
- Разъёмы M.2
- 1 M.2 SATA слот (B-key 2242/2280; USB 3.0); 1 M.2 слот (E-key 2230; USB 2.0)
- Сетевые интерфейсы
- 2 RJ45 2.5GbE с Intel® I225-IT
- Сетевые порты LAN
- 2 RJ45 2.5 GbE LAN порты (Intel® I225-IT)
Конструкция и монтаж
- Артикул
- SYS-E100-13AD-L
- Бренд
- Supermicro
- Высота
- 1.73" (44 mm)
- Габариты палетированной упаковки (W x H x L)
- 54.3" (1380 mm) x 78.5" (1993 mm) x 35" (890 mm)
- Глубина
- 5.94" (150 mm)
- Индикаторы
- HDD Состояние; HDD Состояние; LAN1 активность; LAN1 активность; LAN2 активность; LAN2 активность; Питание состояние; Питание состояние
- Кнопки
- Питание On/Off; Питание On/Off
- Масса
- Масса брутто: 4.3 lbs (1.95 kg); Масса нетто: 2.16 lbs (0.98 kg)
- Масса упаковки
- 5.12" (H) x 11.81" (W) x 11" (D)
- Модель
- SYS-E100-13AD-L
- Модель шасси
- CSE-E101-04
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Форм-фактор
- Безвентиляторное встраиваемое исполнение
- Цвет
- Чёрный
- Ширина
- 7.68" (195 mm)
Оперативная память
- Напряжение памяти
- 1.1V
- Поддержка памяти
- Количество слотов: 2 слотов DIMM/2 Каналы; Максимальная память (2DPC): до 64GB 4800MT/s non-ECC DDR5 SO-DIMM
Подсистема хранения
- Разъёмы M.2
- 1 M.2 PCIe 4.0 x4 NVMe слот (M-key 2242/2280); 1 M.2 SATA слот (B-key 2242/2280; USB 3.0)
Процессорная подсистема
- Количество ядер
- до 6C/12T; до 10MB кэш
- Ограничения процессорной подсистемы
- Поддерживается до 15W TDP Процессоры (Воздушное охлаждение)
- Процессоры и сокет
- Один FCBGA-1744; Intel® Core™ i3-1215UE
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0
- Программные средства управления
- Supermicro SuperDoctor® 5 (SD5)
- Системная плата
- Super X13SAN-L-WOHS
- Тип BIOS
- AMIUEFI
- Управление электропитанием
- Управление питанием ACPI; CPU тепловой защита поддержка для процессор защита; Управление из питание-on для восстановление от AC питание потеря; DC 12V~24V Wide питание range вход; Force питание-on by перемычка
- Функции BIOS
- ACPI 6.4; SMBIOS 3.5 или новее; UEFI 2.8; PCI F/W 3.0
Условия эксплуатации
- Операционные системы
- RHEL 9.0, Windows 10
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура: 0°C до 50°C (32°F до 122°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
